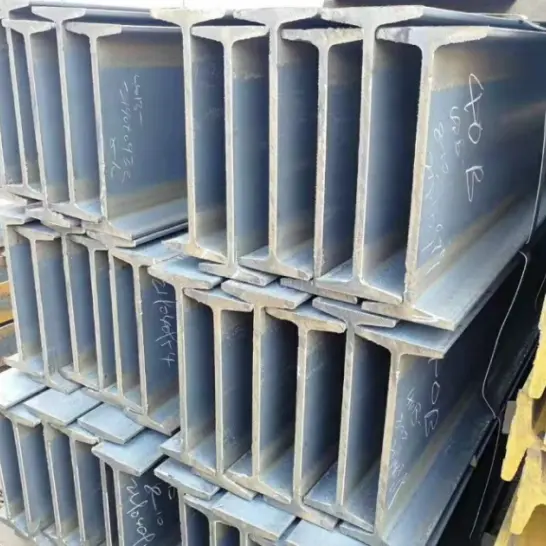

Aço estrutural laminado a quente com viga I

HAISHENG, um fabricante confiável de aço estrutural na China e fornecedor completo, estoca aço de viga I estrutural laminado a quente produzido de acordo com GB/T 706 com classes Q235B e Q355B. Apresentando flanges internos cônicos e espessura irregular, oferece custo econômico e fácil processamento. Amplamente utilizado para vigas secundárias leves, plataformas, suportes e estruturas temporárias de aço leve, é uma seção convencional laminada a quente para edifícios de pequeno e médio vão.

Principais recursos do produto

I. Características Seccionais e Mecânicas

1. As superfícies internas do flange são inclinadas, com a espessura do flange diminuindo de dentro para fora; isso resulta em distribuição desigual de tensões ao longo da seção e rigidez lateral relativamente fraca.

2. Viga de aço estrutural em I laminado a quente como uma unidade única e integral sem juntas soldadas, resultando em baixa tensão residual e boa estabilidade estrutural.

3. Oferece resistência à flexão decente, mas resistência média ao deslocamento torcional e lateral; inadequado para aplicações de longo vão, com forte carga de vento ou carga pesada.

II. Características Econômicas e de Aquisições

1. Uma categoria de produto clássica com uma ampla gama de especificações; amplamente disponível em estoque, fácil de adquirir e com preços competitivos.

2. Para a mesma capacidade de carga, o consumo de material é superior ao das vigas H laminadas a quente, tornando-o mais econômico para estruturas leves.

III. Características de construção e uso

1. O formato regular facilita o processamento secundário (corte, soldagem, perfuração) e acomoda vários métodos de conexão no local.

2. O peso próprio moderado torna o levantamento e a instalação simples; ideal para edifícios simples e estruturas temporárias.

3. Apresenta acabamento em carepa "preta" laminada a quente; pode passar por remoção de ferrugem e revestimento anticorrosivo conforme necessário para se adequar a ambientes internos e externos padrão.

4. Comparação com vigas H laminadas a quente

1. A rigidez lateral é significativamente menor que a das vigas H; inadequado para uso como pilares em edifícios altos ou como vigas principais para vãos longos.

2. A eficiência seccional é relativamente baixa, exigindo mais material sob cargas pesadas.

3. Excelente relação custo-desempenho; continua amplamente utilizado em estruturas de aço leves e simples.

Usos e escopo de aplicação

I. Usos Primários

1. Vigas secundárias de piso/telhado e vigas simplesmente apoiadas: Vigas de aço estruturais laminadas a quente são usadas para suportar cargas leves de piso e telhado, normalmente em sistemas de suporte de carga de vão pequeno a médio.

2. Vigas de plataformas e passarelas: Componentes de suporte de carga primários e secundários para plantas industriais, plataformas de equipamentos, passarelas de manutenção e cavaletes.

3. Suportes e suportes: Fabricação de suportes para tubos, montagens de equipamentos, contraventamento de parede e estruturas de suporte temporárias.

4. Terças e estruturas de parede: Terças de telhado para edifícios industriais leves, painéis de canteiros de obras e estruturas de gabinetes simples.

5. Estruturas, vigas e colunas de pequena escala: Vigas e colunas para estruturas de aço leve em estruturas simples e baixas, como oficinas, armazéns e garagens.

6. Componentes de máquinas de construção: Bases para equipamentos de elevação, chassis de veículos, escoramentos temporários de escavação, etc.

II. Escopo de aplicação

1. Edifícios Industriais: Instalações industriais leves, armazéns, oficinas e pequenos silos de armazenamento; usado principalmente para componentes de suporte de carga secundários.

2. Estruturas Civis Temporárias/Simples: Instalações temporárias em canteiros de obras, garagens, coberturas, galpões de armazenamento simples e edifícios modulares/móveis.

3. Infraestruturas Municipais: Painéis municipais, apoios de guarda-corpos, apoios para passeios pedonais e pequenos cavaletes.

4. Suporte eletromecânico: suportes de rack de tubos para usinas de energia e fábricas de produtos químicos, bases de equipamentos e suportes/suportes de tubos HVAC.

5. Instalações temporárias de engenharia: escoramento de escavação, bases de andaimes e estruturas de suporte de carga temporárias para construção.

6. Outros campos: Chassi de máquinas agrícolas, estruturas para pequenos equipamentos de transporte e estantes simples de armazém.

Principais parâmetros de desempenho

Padrões: GB/T 706-2016, GB/T 700, GB/T 1591

I. Materiais Comuns e Propriedades Mecânicas

II. Designação da seção e detalhes de especificação

1. Formato de designação: Modelo + Altura (por exemplo, 10#, 12#, 14#, 16#, 20a#, 20b#). Os subtipos (a, b, c) existem para a mesma altura; as espessuras da alma e do flange aumentam progressivamente, resultando em maior capacidade de carga.

2. Características da seção: A superfície interna do flange apresenta uma inclinação de 1:6; o banzo é mais grosso na raiz e mais fino na borda, resultando em uma distribuição de tensão não uniforme ao longo da seção.

III. Especificações comuns (modelo + dimensões da seção)

Formato: Altura × Largura do Flange × Espessura da Web

·10#: 100×68×4,5

·12#: 120×74×5,0

·14#: 140×80×5,5

·16#: 160×88×6,0

·18#: 180×94×6,5

·20a#: 200×100×7,0; 20b#: 200×102×9,0

·25a#: 250×116×8,0; 25b#: 250×118×10,0

·30a#: 300×126×9,0; 30b#: 300×128×11,0

4. Tolerâncias dimensionais e de forma

1. Comprimentos fixos padrão: 6m, 9m, 12m; corte personalizado disponível.

2. Retidão (Câmber): ≤2mm por metro; curvatura total ≤0,2% do comprimento total.

3. A torção e a perpendicularidade da face final atendem aos padrões nacionais, garantindo precisão durante a instalação e junção.

V. Características de Superfície e Processamento

1. Condição de entrega: Laminado a quente com carepa de laminação (acabamento preto).

2. Trabalhabilidade: Adequado para corte, perfuração, soldagem e dobra; conveniente para processamento secundário.

3. Proteção contra corrosão: Desprotegido em estado bruto; pode passar por remoção de ferrugem, pintura ou galvanização por imersão a quente.

VI. Parâmetros Ambientais e Estruturais

1. Temperatura operacional: -20°C a 80°C.

2. Características estruturais: Resistência à flexão moderada; resistência à torção e rigidez lateral relativamente baixas; inadequado para vãos longos, áreas de alta carga de vento ou funções de suporte de carga primária em estruturas altas.

3. Adequação à carga: Usado principalmente para vigas simplesmente apoiadas e componentes de carga leve; evite carregamento excêntrico a longo prazo.

Tabela de especificações de aço estrutural com viga I laminado a quente
