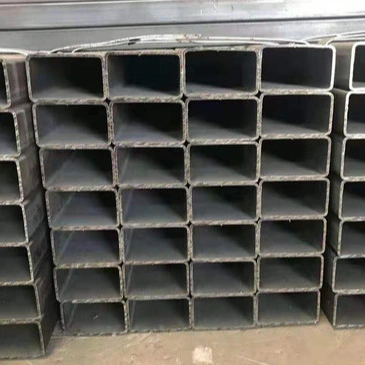

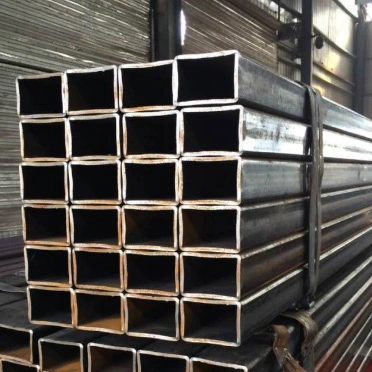

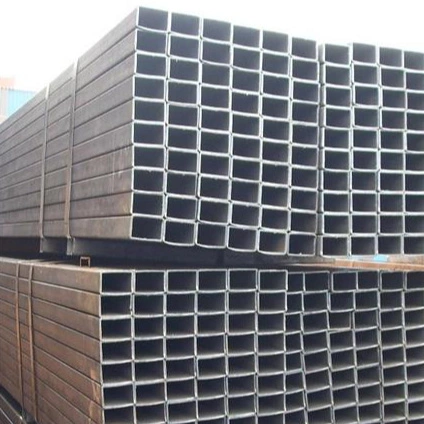

Tubos retangulares ocos de aço estrutural

Os tubos retangulares de aço estrutural oco são amplamente utilizados em aplicações como vigas e colunas de aço, estruturas de paredes cortina, estruturas de gabinetes, racks de equipamentos, guarda-corpos e máquinas de construção. Eles servem efetivamente como componentes primários de suporte de carga, ao mesmo tempo que são adequados para vários formatos arquitetônicos e estruturas de gabinete.

Recursos do produto

I. Características Estruturais e Mecânicas

1. A seção transversal retangular oca proporciona alta rigidez contra flexão e deslocamento lateral em ambas as direções. Oferece resistência superior à torção e deformação lateral em comparação com tubos circulares ou formas de aço estrutural padrão, garantindo estabilidade estrutural geral robusta.

2. A forma transversal uniforme e as faces planas garantem uma distribuição uniforme da carga. Os tubos individuais podem suportar cargas verticais e horizontais significativas, muitas vezes servindo diretamente como membros primários de suporte de carga.

3. Disponível em tipos soldados e sem costura: Tubos retangulares soldados oferecem alta relação custo-benefício para condições operacionais padrão; tubos retangulares sem costura, sem costuras de solda, fornecem resistência superior, resistência à pressão e desempenho à fadiga, tornando-os ideais para cenários de carga pesada e cíclica.

II. Características de aparência e instalação

1. Superfícies externas planas facilitam a emenda, a sobreposição e a montagem embutida. Eles se ajustam perfeitamente a chapas de aço com revestimento colorido, painéis e componentes de gabinete, garantindo acabamento limpo e vedação de bordas durante a construção.

2. Arestas vivas e um perfil uniforme combinam funcionalidade de suporte de carga com apelo estético, tornando-os adequados para fachadas arquitetônicas, estruturas paisagísticas e outros projetos orientados para o design.

3. Para uma determinada capacidade de carga, são mais leves que as seções de aço sólido, reduzindo efetivamente a carga estrutural geral e economizando nos custos de material.

III. Características de processamento e conexão

1. Eles podem ser cortados, chanfrados, dobrados, perfurados e soldados. O processamento secundário é simples, facilitando a construção conveniente no local.

2. Métodos de conexão versáteis – incluindo soldagem, aparafusamento e rebitagem – apresentam designs de juntas simples e alta eficiência de instalação.

3. Ampla gama de especificações, cobrindo tudo, desde pequenos tubos decorativos até tubos de suporte de carga de grande seção, permitindo uma seleção flexível.

4. Resistência à corrosão e características de desempenho

1. Fornecido no estado "preto" (sem revestimento); compatíveis com diversos tratamentos anticorrosivos, como galvanização por imersão a quente, galvanização a frio, pintura e revestimento em pó, tornando-os adequados para ambientes internos e externos (secos ou úmidos).

2. Boa trabalhabilidade a frio e a quente; propriedades mecânicas estáveis ​​dentro das faixas de temperatura operacional padrão.

V. Limitações do Produto

1. A concentração de tensões ocorre nos cantos; essas áreas são propensas a danos por fadiga sob impacto severo ou carregamento cíclico repetido.

2. Fraca adequação para transporte de fluidos; raramente usados ​​para sistemas de tubulação, pois são projetados principalmente para aplicações estruturais e de suporte de carga.

3. Os altos custos de produção de tubos retangulares sem costura de paredes espessas e de grandes especificações resultam em preços significativamente mais elevados do que os das versões soldadas.

Usos e escopo de aplicação

I. Usos Primários

1. Principais componentes estruturais

Usado para estruturas de fábrica, estruturas de portal, vigas e colunas de seção em caixa, colunas verticais, treliças e suportes de piso; um material de suporte de carga central na construção em aço.

2. Construindo Envelopes e Paredes Cortinas

Molduras de paredes externas (cintas / vigas), caixilhos de claraboias, caixilhos de portas e janelas, terças de telhado e caixilhos de bordas; integra-se perfeitamente com chapas de aço perfiladas e outros materiais de painel.

3. Invólucros e Instalações de Proteção

Cercas perimetrais de fábrica, guarda-corpos de estradas, corrimãos de escadas, corrimãos de varandas, estruturas de painéis de locais e postes de redes de segurança.

4. Estruturas de Equipamentos e Máquinas

Bases de máquinas, racks de equipamentos, estruturas de bancadas, estantes de armazéns, estruturas de contêineres e estruturas de chassis de veículos.

5. Engenharia e Instalações Temporárias

Treliças de palco, estruturas de estufa, painéis temporários de canteiros de obras, estruturas de escoramento/suporte e estruturas de construção modulares.

6. Estruturas Decorativas e Arquitetônicas

Estruturas paisagísticas, características arquitetônicas externas, molduras decorativas internas e estruturas de vitrines/estandes; combina capacidade de carga com apelo estético.

II. Escopo de aplicação de tubos retangulares ocos de aço estrutural

1. Engenharia de Estruturas Metálicas: Vigas, colunas e sistemas de contraventamento para plantas industriais, armazéns, estádios e edifícios pré-fabricados.

2. Decoração arquitetônica: construção de paredes cortinas, portas e janelas, características arquitetônicas internas/externas e estandes de exposição.

3. Municipais e Transportes: Guarda-corpos rodoviários, painéis de construção municipal, pérgulas paisagísticas e estruturas de abrigos de ônibus.

4. Fabricação de Máquinas: Estruturas para equipamentos de uso geral, máquinas de construção, máquinas agrícolas e equipamentos logísticos.

5. Armazenagem e Logística: Estantes pesadas, plataformas de armazenamento e estruturas auxiliares de contêineres.

6. Agricultura, Silvicultura e Horticultura: Estufas, estruturas de abrigo para gado e cercas agrícolas.

Guia de seleção

· Tubos Retangulares Soldados: Tipo de produto convencional que oferece alto custo-benefício; amplamente utilizado para aplicações padrão, como suporte de carga geral, envelopes de construção, decoração e guarda-corpos.

· Tubos Retangulares Sem Costura: Resistência superior, resistência à fadiga e capacidade de suporte de pressão; usado principalmente para aplicações pesadas, carregamento cíclico, estruturas de máquinas de alta especificação e componentes de engenharia para serviços pesados.

Principais parâmetros de desempenho

Padrões de implementação: GB/T 6728-2017 "Seções estruturais ocas formadas a frio"; GB/T 3094-2012 "Tubos de aço quadrados e retangulares sem costura estirados a frio"

I. Materiais Comuns e Propriedades Mecânicas

Parâmetros Gerais Adicionais:

· Módulo de elasticidade: 2,06 × 10⁵MPa

· Densidade: 7,85 g/cm³

· Temperatura operacional padrão: -20°C a 200°C

II. Especificação e sistema de dimensões

1. Método de Designação

Dimensões Externas: Comprimento × Largura × Espessura da Parede (Unidade: mm); Exemplo: 100×50×3,0

2. Categorias de tamanho convencionais

· Pequeno (Decoração / Gabinete / Guarda-corpo): 20×10, 30×20, 40×20, 50×30; Espessura da parede: 1,2–2,5 mm

· Médio (Quilha / Terça / Vigas e Colunas Padrão): 60×40, 80×40, 80×60, 100×50; Espessura da parede: 2,0–5,0 mm

· Grande (Colunas e Vigas Primárias / Treliças Reforçadas): 120×80, 150×100, 200×100, 250×150; Espessura da parede: 4,0–12,0 mm

3. Comprimentos e tolerâncias

· Comprimentos Padrão: 6 m, 9 m, 12 m; comprimentos personalizados disponíveis

· Tolerância de dimensão externa: ±0,8%

· Tolerância de espessura de parede: Tubo soldado padrão ±10%; Tubo sem costura ±7,5%

4. Fórmula de cálculo do peso teórico

W (kg/m) = 0,00785 × [(B + H) × 2 − 4t] × t (B = lado longo, H = lado curto, t = espessura da parede)

III. Propriedades Mecânicas Estruturais

1. Tubos retangulares ocos de aço estrutural com seções retangulares oferecem alta rigidez de flexão bidirecional (ao longo de eixos fortes e fracos) e estabilidade lateral superior e resistência à torção em comparação com perfis únicos como tubos circulares ou vigas H, resultando em estabilidade estrutural geral robusta.

2. Características de Processamento

· Teste de flexão: Capaz de flexão a frio de 90° em temperatura ambiente sem rachaduras ou delaminação na dobra.

· Teste de Achatamento: Suporta compressão até dimensões especificadas sem fissuras na parede.

1. Características de tensão: Uma leve concentração de tensão ocorre nos cantos; não é adequado para aplicações que envolvam cargas de impacto alternadas de alta frequência.

4. Classificação de produtos e diferenças de desempenho

V. Tratamento de superfície e proteção contra corrosão

1. Condição padrão: Acabamento preto (superfície de óxido laminado a quente).

2. Métodos comuns de proteção contra corrosão: galvanização por imersão a quente, galvanização a frio, revestimento eletrostático em pó, pintura anticorrosiva e revestimento de fluorocarbono.

3. Referência de galvanização por imersão a quente: Espessura média do revestimento de zinco ≥85 μm; a durabilidade ao ar livre excede 15 anos.

VI. Métodos de conexão

· Primário: Soldagem chanfrada, soldagem de penetração total (esteio para construção).

· Secundário: Conexões parafusadas de alta resistência, parafusos auto-roscantes, rebites.

· Compatível com vários conjuntos estruturais de aço, incluindo chapas de aço coloridas, vigas H e cantoneiras de aço.

VII. Aplicativos adequados e proibidos

Adequado

Vigas e colunas de plantas industriais, estruturas de paredes cortina, estruturas de gabinetes, guarda-corpos e cercas, estantes de armazéns, estruturas de equipamentos, estruturas paisagísticas e estruturas de aço pré-fabricadas.

Não adequado

Transporte de fluidos de alta pressão, tubulações de alta temperatura/alta pressão e estruturas principais de equipamentos pesados ​​sujeitos a impactos severos ou fadiga de alta frequência.
