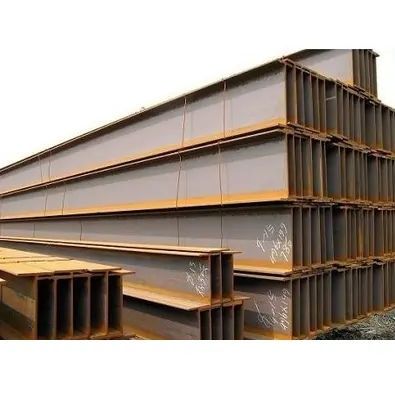

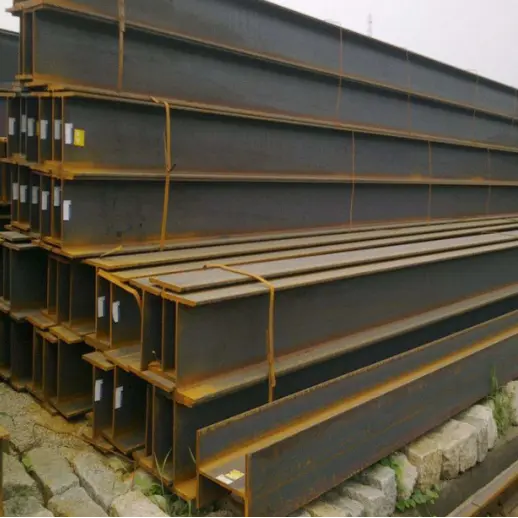

Aço estrutural laminado a alta temperatura para viga H

Quais são as características do aço estrutural com viga H laminado a quente?

I. Características Estruturais e Mecânicas

1. Mecânica Seccional Eficiente: Apresentando espessura uniforme do flange e superfícies internas e externas paralelas, o módulo da seção é distribuído uniformemente. Eles oferecem resistência superior à flexão, ao cisalhamento e à torção em comparação com vigas I padrão, resultando em alta eficiência de suporte de carga.

2. Desempenho geral estável: Formados por meio de laminação a quente integrada de alta temperatura sem juntas soldadas, apresentam baixa tensão residual e são resistentes a deformações e trincas, garantindo alta segurança estrutural.

3. Alta rigidez e estabilidade: A forte rigidez geral resiste efetivamente a cargas verticais, pressão horizontal do vento e forças sísmicas, tornando-os ideais para vigas e colunas de longo vão e alta carga.

II. Características Econômicas e Materiais

1. Leve e eficiente em termos de material: Eles exigem menos material do que as seções de aço estrutural tradicionais para a mesma capacidade de carga, reduzindo efetivamente o peso morto do edifício e os custos de fundação.

2. Especificações padronizadas: Especificações abrangentes das séries HW, HM e HN, combinadas com amplo estoque, facilitam a seleção e aquisição.

III. Características de construção e uso

1. Alta eficiência de instalação: Geometria regular e alta precisão de junta permitem vários métodos de conexão (como aparafusamento e soldagem), resultando em tempos de construção mais curtos no local.

2. Ampla adaptabilidade: Adequado para uso direto em vigas, colunas, plataformas e suportes. Quando combinados com revestimentos anticorrosivos ou galvanização por imersão a quente, são adequados para uso interno e externo, bem como em ambientes padrão ou corrosivos.

3. Facilidade de processamento: Facilmente cortado, perfurado e soldado com reforços e placas de conexão para atender a diversos requisitos de conexão estrutural.

Usos e escopo de aplicação

I. Usos Primários

1. Colunas de suporte de carga: Utilizando principalmente o tipo Wide Flange (HW), servem como os principais componentes de suporte de carga vertical, transferindo cargas verticais e garantindo a estabilidade estrutural geral.

2. Vigas e pilares da estrutura: As seções de flange médio (HM) são adequadas para sistemas de estrutura de aço, suportando cargas verticais e forças laterais.

3. Vigas Primárias e Secundárias: As seções de flange estreita (HN) são as mais utilizadas; eles suportam cargas de piso e telhado e são ideais para sistemas de piso e telhado de grandes vãos.

4. Componentes de reforço/suporte: Usados ​​para fabricar suportes de equipamentos, suportes de rack de tubos, plataformas de manutenção, bases de terças de telhado, etc.

5. Estruturas Compostas: Combinadas com concreto para formar vigas e colunas mistas de aço-concreto para uso em edifícios de vários andares e arranha-céus.

II. Escopo de aplicação

1. Edifícios Industriais

Várias fábricas, armazéns, oficinas e sistemas de vigas de guindaste com estrutura de aço; vigas H estruturais laminadas a quente são o material principal para estruturas de aço industriais.

2. Edifícios Públicos e Civis

Estruturas de grandes espaços e vãos longos, como estádios, centros de exposições, centros de transporte (estações/aeroportos), shopping centers, edifícios de escritórios e complexos residenciais de vários andares.

3. Municipal e Infraestrutura

Túneis de utilidade urbana, pilares de pontes, passarelas de pedestres, suportes de painéis municipais e estruturas para grandes outdoors externos.

4. Novas Energias e Projetos de Apoio

Estruturas de montagem fotovoltaicas (PV), bases de turbinas eólicas, instalações de armazenamento de energia e estruturas de aço para novas infraestruturas energéticas.

5. Outros campos

Grandes bases de equipamentos, plataformas industriais, suportes de convés de navios, sistemas de estantes logísticas e de armazéns e edifícios pré-fabricados de aço.

Principais parâmetros de desempenho do aço estrutural com viga H laminado a quente

Padrões executivos: GB/T 11263-2017, GB/T 700, GB/T 1591

I. Materiais Comuns e Propriedades Mecânicas

II. Regras de classificação e designação de seção

1. Classificação

· HW (viga H de flange largo): Largura do flange ≈ altura da seção; usado principalmente para colunas.

· HM (Viga H com flange médio): Largura média do flange; usado principalmente para vigas e colunas.

· HN (viga H com flange estreito): Alta profundidade de seção e flanges estreitos; usado principalmente para feixes primários e secundários (maior volume de utilização).

2. Formato de designação: Altura H × Largura do Flange B × Espessura da alma t1 × Espessura do Flange t2. Exemplo: HN400×200×8×13.

III. Tolerâncias dimensionais e de forma

1. Desvio dimensional seccional: segue rigorosamente os limites do padrão nacional para garantir precisão durante a emenda e instalação.

2. Retidão (Câmber/Varredura): ≤2mm por metro; desvio total não superior a 0,2% do comprimento total.

3. Torção: Sem deformação torcional significativa em todo o comprimento; atende aos requisitos de instalação de estrutura de aço.

4. Comprimento fixo: Especificações padrão. 6m/9m/12m; corte personalizado com base em desenhos também está disponível.

4. Propriedades de superfície e processamento

1. Condição de entrega: Acabamento "preto" laminado a quente (com carepa).

2. Tratamento de superfície: Adequado para posterior remoção de ferrugem, pintura, revestimento resistente ao fogo e galvanização por imersão a quente; adaptável a ambientes internos e externos.

3. Processabilidade: Pode ser cortado, perfurado, soldado e dobrado; adequado para fabricar várias conexões estruturais.

V. Parâmetros do Ambiente Operacional

1. Temperatura operacional padrão: [Faixa] °C.

2. Condições de baixa temperatura: Deve passar por testes de impacto de baixa temperatura para uso em regiões extremamente frias.

3. Resistência à corrosão: O material base carece de resistência inerente à corrosão; a proteção da superfície é obrigatória em ambientes corrosivos.

VI. Características estruturais de suporte de carga

1. Espessura uniforme do flange e superfícies internas/externas paralelas; módulo de seção alta com excelente resistência à flexão, deslocamento lateral e torção.

2. Laminado integralmente a quente (sem juntas soldadas); baixa tensão residual; resistente à deformação ou rachaduras sob carregamento de longo prazo.

3. Rigidez lateral superior em comparação com vigas I padrão; ideal para estruturas de grandes vãos e edifícios sujeitos a fortes ventos.

Tabela de especificações
