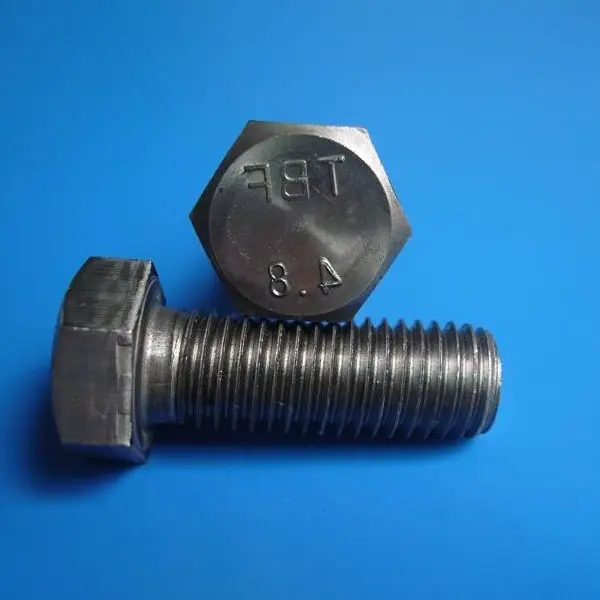

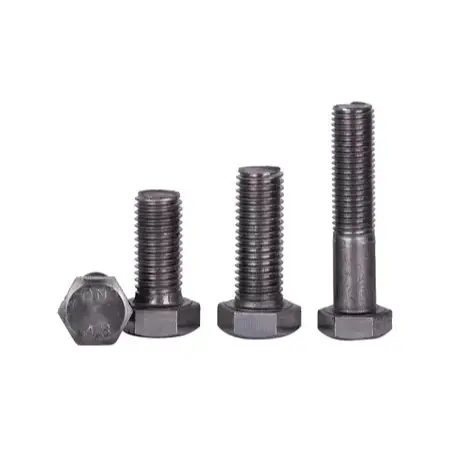

Parafusos de conexão de aço padrão para construção

Definições Básicas e Configurações Padrão

Padrões Aplicáveis: GB/T 5780 (Classe C – grau grosseiro/comercial), GB/T 5782 (Classe A/B – grau de precisão/refinado)

I. Definições de Produto

1. Descrição

Os parafusos de conexão de aço padrão para construção são fixadores de uso geral usados ​​para conexões secundárias e fixação temporária. Eles não requerem pré-carga de projeto; em vez disso, eles transferem cargas através da resistência ao cisalhamento da haste do parafuso e da pressão do rolamento nas superfícies de contato dos componentes conectados. Eles são categorizados pela precisão de fabricação em dois tipos principais: Classe C (grau grosso/comercial) e Classe A/B (grau de precisão/refinado).

2. Graus de força

Notas comuns: 4,6, 4,8 e 5,6. Sua resistência é significativamente menor que a dos parafusos de alta resistência; não devem ser utilizados em juntas estruturais primárias ou ligações sujeitas a cargas dinâmicas alternadas.

3. Materiais Comuns

O corpo principal é fabricado em aço baixo carbono ou Q235, oferecendo alto custo-benefício e facilidade de processamento.

4. Faixa de especificações

Diâmetros nominais: M10, M12, M16, M20, M22, M24; comprimentos nominais: 30–200 mm (personalizáveis ​​mediante solicitação).

Detalhes de classificação

Parafusos Classe C (Grau Grosso/Comercial): Caracterizados por menor precisão de fabricação, maiores tolerâncias de haste e maiores folgas nos furos dos parafusos; eles permitem uma instalação conveniente no local e são o tipo mais utilizado em projetos de engenharia.

Parafusos Classe A/B (Precisão/Grau Refinado): Caracterizados por alta precisão e folgas de ajuste apertado, garantindo distribuição uniforme de carga; normalmente usado para bases de equipamentos e juntas de emenda de precisão.

II. Configuração de montagem padrão

Montagem padrão para parafusos de conexão de construção: 1 parafuso + 1 porca sextavada + 1 arruela plana; arruelas de pressão podem ser adicionadas dependendo das condições operacionais específicas. 1. Corpo de parafuso padrão com cabeça hexagonal; apresenta roscas grossas padrão e uma haste sólida sem seções de diâmetro reduzido.

2. Porca sextavada correspondente padrão; as roscas se alinham para uma fixação segura.

3. Arruela plana (padrão): Colocada abaixo da porca ou cabeça do parafuso para aumentar a área do rolamento e evitar danos à superfície durante o aperto.

4. Arruela de pressão (opcional): Instalada em áreas sujeitas a vibrações para proporcionar travamento elástico; serve apenas para evitar o afrouxamento e não aumenta a capacidade de suporte de carga estrutural.

Configurações de montagem padrão:

· Básico: 1 parafuso + 1 porca + 1 arruela plana (mais comum)

· Anti-afrouxamento: 1 parafuso + 1 porca + 1 arruela plana + 1 arruela de pressão

III. Tratamento de superfície

1. Óxido liso/preto: Para ambientes internos secos; menor custo.

2. Galvanização por imersão a quente: Para ambientes externos, expostos, úmidos ou corrosivos; resistente à ferrugem e durável.

3. Eletroforese / Pintura: Acabamento decorativo com proteção básica contra corrosão; comumente usado para gabinetes e grades.

4. Cenários de aplicação

1. Montagem temporária e fixação de componentes.

2. Conexões para estruturas secundárias como grades, escadas, plataformas de manutenção, revestimento de telhado/paredes e suportes de tubos.

3. Estruturas auxiliares leves e elementos decorativos não estruturais.

V. Pontos Adicionais

1. Instalação: Pode ser apertado usando chaves manuais ou elétricas padrão; não há requisitos específicos para aperto inicial, aperto final ou controle de torque.

2. Características: Permite instalação em furos ligeiramente superdimensionados; fácil de montar/desmontar e reutilizável; propenso a se soltar em ambientes de alta vibração.

3. Restrições: Estritamente proibido como substituto de parafusos de alta resistência em conexões críticas de suporte de carga, como aquelas para vigas de aço, colunas ou vigas de guindastes.

Quais são as principais vantagens dos parafusos de conexão de aço padrão para construção?

1. Baixo custo, fácil de adquirir e altamente versátil.

2. Não são necessárias ferramentas especializadas; a instalação pode ser realizada com uma chave manual padrão.

3. Baixa resistência e baixa pré-carga; fraca resistência à vibração e deslizamento.

4. Pode ser desmontado e remontado repetidamente; a instalação e a remoção são convenientes.

5. Propenso a deformação sob carga; inadequado para juntas estruturais primárias em estruturas de aço.

Diferenciando Destaques

I. Principais vantagens

1. Baixo custo e alta relação custo-benefício

As matérias-primas e os processos de fabricação desses parafusos de conexão de construção padrão são simples, resultando em um preço unitário muito inferior ao dos parafusos de alta resistência; reduzem significativamente os custos quando utilizados para ligações secundárias extensas ou fixações temporárias.

2. Instalação simples com requisitos mínimos de equipamento

Não há necessidade de torquímetros calibrados ou equipamentos especializados de aperto final; chaves manuais ou elétricas padrão são suficientes. O processo evita etapas complexas como aperto inicial, aperto final ou reinspeção de torque, facilitando o aprendizado e a execução.

3. Alta adaptabilidade e tolerância de instalação

A grande folga entre o parafuso e o furo (típico de parafusos grossos de Grau C) permite pequenos alargamentos do furo no local e ajustes de alinhamento, simplificando a montagem dos componentes. A instalação é possível em qualquer orientação espacial sem zonas de acesso restrito.

4. Montagem/desmontagem flexível e reutilização

Projetados para evitar danos estruturais, esses parafusos são fáceis de remover e reinstalar, oferecendo altas taxas de rotatividade; são particularmente adequados para fixações temporárias, áreas que requerem manutenção frequente ou componentes sujeitos a futuras modificações e substituições.

5. Configuração simples e fácil gerenciamento no local

A montagem padrão consiste simplesmente em um parafuso, uma porca e uma arruela plana. Com menos componentes, há menor risco de incompatibilidade ou perda, simplificando o armazenamento de estoque e o gerenciamento de requisições no local.

II. Desvantagens Relativas

1. Sem pré-carga de projeto; fraca resistência ao deslizamento e vibração

A transferência de carga depende exclusivamente do bloqueio de thread; eles se soltam facilmente sob cargas dinâmicas ou vibrações repetidas e são estritamente proibidos para uso em juntas de suporte de carga primária ou críticas à fadiga.

2. Grau de baixa resistência

Predominantemente nota 4,6 ou 4,8; suas capacidades de suporte de carga de tração e cisalhamento são muito inferiores às dos parafusos de alta resistência de grau 8.8 ou 10.9, tornando-os inadequados para cargas pesadas ou momentos de flexão significativos. 3. Fraca rigidez de conexão

Sob carga, os componentes sofrem maior deslizamento e deformação, não atendendo aos requisitos de rigidez das juntas primárias de estruturas de aço.

III. Resumo dos critérios de seleção

1. Priorize parafusos comuns para: fixação temporária, estruturas secundárias (grades, suportes, revestimentos, etc.), aplicações de carga estática e locais sem requisitos de alta resistência ao deslizamento.

2. Selecione parafusos de alta resistência para: Juntas de conexão permanente envolvendo elementos de suporte de carga primários (vigas, colunas, vigas de guindaste, treliças, etc.), cargas dinâmicas, requisitos de alta rigidez e requisitos de alta resistência ao deslizamento.

Processo de construção no local

Padrão aplicável: GB 50205-2020. Aplica-se a parafusos comuns Classe C (grossos) e Classe A/B (precisão); abrange dois cenários: fixação temporária e ligações estruturais permanentes.

I. Preparação da Construção

1. Verificação do material: Verifique as especificações do parafuso, comprimento, grau de resistência e tratamento de superfície. Solicite porcas, arruelas planas e arruelas de pressão correspondentes conforme necessário; armazene-os de forma organizada e proteja os fios contra danos.

2. Preparação de ferramentas: Chaves manuais padrão, chaves elétricas, rebarbadoras, limas e marcadores; nenhum equipamento de calibração de torque é necessário.

3. Inspeção dos componentes: Limpe as superfícies de conexão para remover poeira, óleo e ferrugem solta. Inspecione as folgas de emenda da placa; se as folgas forem excessivas, instale placas de calço de acordo com as especificações.

4. Verificação do alinhamento dos furos: Verifique o alinhamento dos furos dos parafusos. O alargamento menor é permitido para parafusos Classe C, mas o corte a gás para ampliar furos é estritamente proibido; desvios excessivos requerem ações corretivas (por exemplo, enchimento e nova perfuração).

II. Posicionamento de Componentes e Fixação Temporária

1. Içar e alinhar os componentes de aço; ajustar eixos, elevação e planicidade; seguro com suportes temporários.

2. Fixe temporariamente a posição usando um pequeno número de parafusos ou pinos de derivação para evitar o deslocamento geral.

III. Inserção de Parafuso

1. Insira os parafusos livremente; manter uma orientação consistente; não os force martelando.

2. Sequência de montagem: Cabeça do parafuso → Superfície da placa do componente → Arruela plana → (Arruela de pressão, se necessária) → Superfície da placa do outro componente → Porca. 3. A extremidade bipartida da arruela de pressão não deve ficar plana contra a superfície do rolamento; isso garante a função anti-afrouxamento.

4. Operações de fixação

1. Sequência de fixação: Para grupos de parafusos nas juntas, apertar simetricamente do centro para fora; para juntas de emenda longas, proceda do meio para ambas as extremidades para evitar empenamento da placa ou distribuição desigual de tensão.

2. Requisitos de fixação: Aperte até que as superfícies da placa estejam em contato próximo; um aperto moderado é suficiente. Não há requisitos específicos para aperto inicial, aperto final ou limites de torque, nem é necessário um controle rigoroso da pré-carga.

3. Para arranjos de parafusos com múltiplas fileiras, aperte cada parafuso individualmente e sequencialmente; certifique-se de que nenhum parafuso esteja perdido ou insuficientemente apertado.

V. Aparência Acabamento e Proteção da Obra Acabada

1. Após a fixação, limpe os detritos e o excesso de limalhas metálicas das proximidades da junta.

2. Verifique o comprimento dos fios expostos; o padrão é 2–3 threads. Substitua por um parafuso de comprimento apropriado se a parte exposta for muito longa ou muito curta.

3. Aplique tinta antiferrugem de retoque nas roscas expostas e nas áreas afetadas por corte ou impacto.

4. Proteja as juntas concluídas de impactos fortes ou perturbações externas.

VI. Inspeção e Aceitação de Qualidade

1. Inspeção visual abrangente

· Parafusos, porcas e arruelas presentes e instalados corretamente, sem peças faltantes ou desalinhadas;

· As superfícies de conexão se ajustam perfeitamente, sem lacunas visíveis;

· Os fios expostos medem de 2 a 3 fios, atendendo aos padrões de qualidade visual;

· Sem marcas de martelo ou danos na rosca.

2. Inspeção funcional

Realize verificações pontuais em áreas sujeitas a vibração para garantir que não ocorra nenhum afrouxamento.

VII. Proibições de construção

1. Proibir estritamente o alargamento ou criação de buracos através de corte ou queima de gás;

2. Proibir estritamente a substituição de parafusos de alta resistência por parafusos comuns nas juntas primárias de suporte de carga;

3. As arruelas de pressão não devem ser instaladas ao contrário ou omitidas;

4. Em áreas sujeitas a vibrações frequentes, os parafusos comuns não devem ser usados ​​como único meio de conexão de suporte de carga. Processo Simplificado

Preparação da construção → Alinhamento de componentes e fixação temporária → Inserção de parafusos + montagem de arruelas e porcas → Aperto simétrico → Inspeção de saliência de rosca + retoque anticorrosivo → Inspeção de aceitação

Principais parâmetros de desempenho

Padrões: GB/T 5780, GB/T 5782, GB/T 3098.1; classificados em parafusos Classe C (grossos) e parafusos Classe A/B (precisão); graus de resistência comuns: 4,6, 4,8, 5,6.

I. Material Base e Dureza

1. Materiais comuns: Aço de baixo carbono, Q235

2. Tratamento de superfície: Acabamento liso, óxido preto, galvanização por imersão a quente, eletroforese

3. Dureza Rockwell (HRC)

1. Graus 4.6/4.8: ≤28 HRC

2. Grau 5.6: 22–32 HRC

II. Propriedades Mecânicas (Valores Mínimos)

Nota: Os parafusos comuns não estão sujeitos a uma pré-carga de projeto; a transferência de carga depende da ação de cisalhamento e rolamento.

III. Tolerâncias dimensionais e de rosca

1. Precisão da rosca

1. Parafusos Classe C (grossos): 8g (grande tolerância, folga significativa entre o parafuso e a parede do furo; mais comumente usados ​​no local)

2. Parafusos classe A/B (precisão): 6g (alta precisão, folga mínima de ajuste)

2. Tolerância de comprimento: Comprimento nominal ±2 mm

3. Linearidade da haste: ‰ (por mil)

4. Parâmetros de construção e instalação

1. Projeção da rosca: 2–3 roscas projetando-se além da porca após o aperto são consideradas aceitáveis

2. Acessórios de montagem

1. Padrão: Arruela plana; arruela de pressão adicionada para componentes vibratórios (serve apenas para evitar afrouxamento; não aumenta a capacidade de carga)

3. Requisitos de furo

1. Parafusos Classe C (grossos): É permitido um pequeno alargamento do furo no local usando uma lima; o alargamento através do corte de gás é estritamente proibido

2. Parafusos Classe A/B (Precisão): O alargamento do furo é estritamente proibido para garantir a precisão do ajuste

V. Características de Desempenho

1. Resistência ao deslizamento: Sem pré-carga; fraca resistência ao deslizamento nas superfícies de contato; inadequado para juntas sujeitas a cargas dinâmicas alternadas ou vibrações intensas

2. Reutilização: Pode ser desmontado e reutilizado várias vezes

3. Rigidez da conexão: Rigidez relativamente baixa; propenso a escorregar deformação sob carga

VI. Escopo de aplicação

1. Parafusos de conexão de aço padrão para construção: Destinados apenas para fixação temporária, estruturas secundárias e componentes auxiliares de carga estática

2. Uso proibido: Não deve ser usado para juntas de suporte de carga primárias, como conexões viga-coluna de estrutura de aço, vigas de guindaste ou treliças de longo vão; não pode substituir parafusos de alta resistência

Perguntas frequentes

Q1: Qual é a diferença entre parafusos Classe C e Classe A/B?

R: Os parafusos Classe C são de classe grosseira/comercial com maiores tolerâncias de haste e maior folga entre o parafuso e a parede do furo. São o tipo mais utilizado para fixação temporária e estruturas secundárias porque permitem pequenos ajustes de alinhamento de furos no local. Os parafusos Classe A/B são de grau de precisão/refinado com folgas de ajuste apertadas e distribuição de carga uniforme, usados ​​para bases de equipamentos e juntas de emenda de precisão.

Q2: Podem ser usados ​​parafusos comuns em vez de parafusos de alta resistência?

R: Não. Os parafusos comuns (Grau 4.6/4.8/5.6) não têm pré-carga de projeto, baixa resistência e baixa resistência ao deslizamento e vibração. Seu uso é estritamente proibido em juntas de suporte de carga primárias, como conexões de viga de aço a pilar, vigas de guindaste e treliças de longo vão. Parafusos de alta resistência (Grau 8.8/10.9) devem ser usados ​​para todas as conexões estruturais críticas.

Q3: Qual é a finalidade da arruela de pressão?

R: A arruela de pressão fornece travamento elástico para evitar afrouxamento sob vibração. É instalado entre a arruela plana e a porca. Para aplicações de carga estática padrão, apenas uma arruela plana é suficiente. Para equipamentos vibratórios, estruturas adjacentes a guindastes ou condições de carga dinâmica, uma arruela de pressão é recomendada, mas ainda não fornece o mesmo desempenho anti-afrouxamento que a pré-tensão de parafuso de alta resistência.

Q4: Os parafusos comuns podem ser reutilizados?

R: Sim. Ao contrário dos parafusos de alta resistência com cisalhamento de torque, os parafusos comuns podem ser desmontados e reutilizados várias vezes sem comprometer sua capacidade de carga, desde que as roscas e a haste não sejam danificadas. Isto os torna ideais para fixações temporárias, pontos de acesso de manutenção e componentes sujeitos a modificações futuras.

Q5: Como escolher entre acabamento liso, óxido preto e galvanização por imersão a quente?

R: O acabamento liso/óxido preto é adequado apenas para ambientes internos secos. A galvanização por imersão a quente é necessária para exposição externa, condições úmidas ou ambientes corrosivos; fornece 8 a 10 anos de resistência à corrosão. Para aplicações decorativas com proteção básica contra corrosão, está disponível revestimento de eletroforese.
