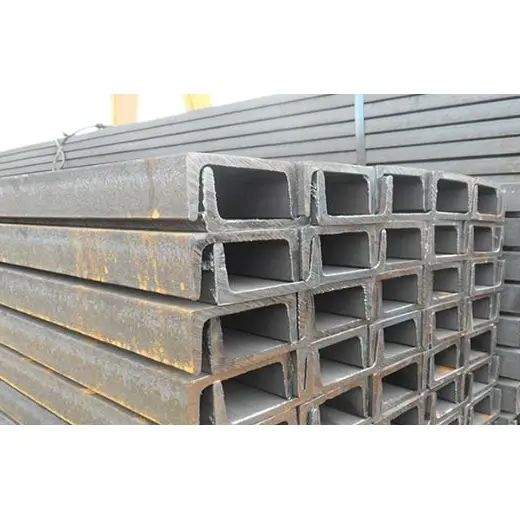

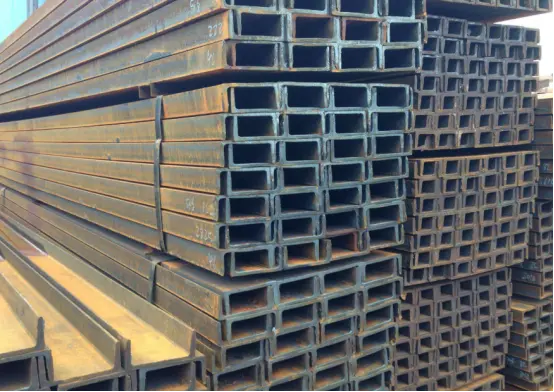

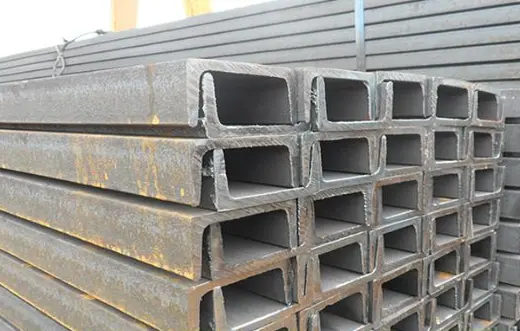

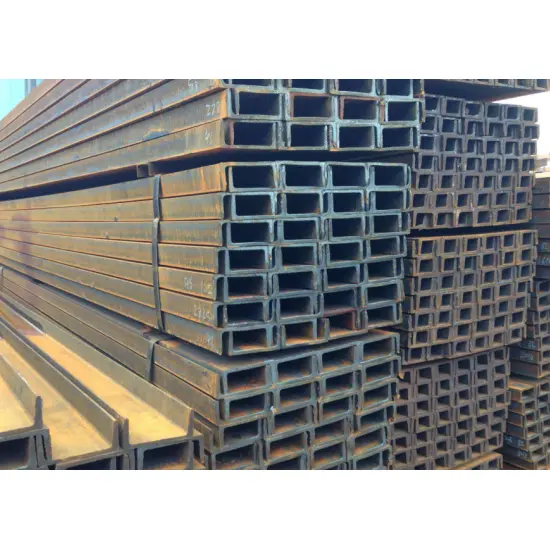

Seções de canal de aço estrutural laminado a quente

As seções de canal de aço estrutural laminado a quente estão em conformidade com o padrão nacional GB/T 706-2016 e são produzidas usando um processo integrado de laminação a quente. Eles apresentam uma seção transversal em forma de C (abertura unilateral). Os modelos são classificados por altura da seção, com outras subdivisões (a, b, c) indicando aumento de espessura para a mesma altura. Os produtos são leves, fáceis de processar e econômicos. Embora as seções individuais tenham rigidez lateral e resistência à torção limitadas - tornando-as adequadas principalmente para componentes secundários de suporte de carga - a combinação de duas seções (costas com costas) com placas de conexão melhora significativamente o desempenho mecânico geral.

A HAISHENG oferece uma gama completa de modelos convencionais de seções de canais laminados a quente, cada um acompanhado por um relatório abrangente de teste de material. Eles são adequados para diversas aplicações auxiliares de suporte de carga, incluindo plantas industriais, projetos municipais, sistemas MEP/HVAC e estruturas temporárias. Fornecemos uma gama completa de tratamentos anticorrosivos – incluindo remoção de ferrugem, pintura e galvanização por imersão a quente – para atender às necessidades de aquisição em massa de projetos no exterior.

I. Padrões de Produto

A produção, as tolerâncias dimensionais e as propriedades mecânicas das seções de aço estrutural laminadas a quente atendem ao padrão nacional: GB/T 706-2016 "Seções de aço estrutural laminadas a quente".

Padrões mecânicos para materiais de aço básicos: GB/T 700 e GB/T 1591.

II. Principais recursos do produto

2.1 Seção transversal e propriedades mecânicas

1. Apresenta uma seção transversal de canal aberto unilateral; membros individuais apresentam rigidez lateral moderada e resistência à torção relativamente fraca, tornando-os inadequados para uso como colunas principais autônomas em edifícios altos ou vigas de suporte primárias para vãos longos.

2. Fabricado através de um processo integrado de laminação a quente sem juntas soldadas, resultando em baixa tensão residual interna. A estrutura é estável e confiável, resistindo a rachaduras e deformações sob carregamento de longo prazo.

2.2 Vantagens de Aquisições e Custos

1. Um amplo estoque de modelos de mercado padrão e canais de aquisição estáveis ​​garantem preços unitários baixos e custos gerais controláveis ​​do projeto.

2. O peso próprio mais leve para a mesma capacidade de carga reduz efetivamente o peso total da estrutura de aço, bem como os custos de transporte e içamento.

2.3 Vantagens de fabricação e construção no local

1. As seções de canal de aço estrutural laminadas a quente podem ser cortadas, perfuradas, soldadas e dobradas livremente; não há limitações de processo para fabricação secundária no local, permitindo montagem flexível de juntas.

2. O tamanho compacto e o baixo peso próprio permitem que o manuseio e o içamento sejam concluídos usando trabalho manual e equipamentos de pequena escala, reduzindo significativamente o cronograma de construção no local.

3. Compatível com conexões parafusadas e soldadas; pode ser combinado com várias placas e seções de aço para completar a montagem da junta.

2.4 Proteção Contra Corrosão e Adaptabilidade Ambiental

1. Fornecido laminado a quente no estado "preto" (com carepa) e sem revestimento anticorrosivo pré-aplicado.

2. Tratamentos anticorrosivos - como retificação/remoção de ferrugem, aplicação de primer antiferrugem, galvanização por imersão a quente ou revestimento em pó - podem ser aplicados conforme necessário; adequado para uso em ambientes internos secos ou ambientes externos com corrosividade moderada.

2.5 Vantagens do Uso Combinado e Limitações

1. Vantagens do uso combinado: A união de duas seções de canal costas com costas com placas de conexão aumenta significativamente a rigidez lateral e a resistência à torção, atendendo aos requisitos moderados de suporte de carga.

2. Limitações: Devido à estrutura de seção aberta, eles não podem ser usados ​​para estruturas principais de edifícios altos, vigas principais de carga pesada de vão ultralongo ou juntas de suporte de carga críticas sujeitas a alta pressão do vento; eles são adequados apenas para sistemas de gabinete, contraventamento e componentes secundários de suporte de carga.

III. Principais cenários de aplicação

3.1 Principais usos de seções de canal de aço estrutural laminado a quente

1. Terças de parede e telhado de fábrica: combinadas com vigas principais de viga H para fixar painéis de revestimento de aço perfilado e transferir cargas verticais do telhado e das paredes.

2. Suportes para vários equipamentos e tubulações: Usados ​​para racks e suportes de tubos (incluindo sistemas HVAC em edifícios), bases de equipamentos e suportes de bandejas de cabos em fábricas de produtos químicos e usinas de energia. 3. Componentes de estrutura leve: vigas de parede divisória, caixilhos de portas e janelas, estruturas de açambarcamento de local e membros secundários de suporte de carga.

4. Plataforma industrial e acessórios para passarelas: Vigas de passarela de manutenção, suportes de degraus de plataforma e postes de guarda-corpo/bases de corrimão.

5. Reforço e componentes embutidos: Placas de aço embutidas, reforços de vigas e colunas e aço auxiliar para suporte de fundação.

6. Instalações de construção temporária: Estruturas de construção pré-fabricadas, bases de andaimes e suportes temporários de segurança para escavações.

3.2 Aplicações em todo o setor

1. Edifícios industriais: Sistemas de fechamento e suporte para plantas industriais leves, armazéns, oficinas e instalações de armazenamento de matérias-primas.

2. Infraestrutura municipal: barreiras de segurança rodoviária, estruturas de outdoors, pequenas passarelas para pedestres e suportes de linhas de serviços públicos municipais.

3. Engenharia de M&E e HVAC: Suportes/ganchos para dutos e equipamentos especializados para fábricas de produtos químicos, usinas de energia e edifícios de escritórios.

4. Estruturas civis simples: Garports, coberturas, cabines pré-fabricadas e galpões rurais simples.

5. Logística e armazenamento: Estantes leves de armazenamento e estruturas de plataforma de classificação de carga.

6. Outros acessórios: Bases para máquinas de construção, chassis de máquinas agrícolas e pequenas estruturas auxiliares de aço para embarcações marítimas.

V. Principais vantagens do fornecimento de fábrica HAISHENG

Fornecimento direto do fabricante de origem: O armazenamento interno para seções de canal de aço estrutural laminado a quente elimina as margens de lucro dos intermediários, oferecendo vantagens de custo significativas para aquisições de projetos em grande escala no exterior.

Estoque estável em todas as especificações: Amplo estoque durante todo o ano de tamanhos de aço para canais convencionais (No. 5 a 25a); oferece suporte a remessas em lote e resposta rápida a pedidos urgentes de projetos.

Inspeção abrangente de qualidade e rastreabilidade: Cada lote de seções de canal de aço estrutural laminadas a quente vem com certificados originais do moinho e relatórios de teste de propriedades mecânicas; apoia a reinspeção de terceiros para atender aos padrões de aceitação de projetos no exterior.

Serviços de processamento completos: Suporta corte de comprimento fixo, puncionamento, dobra, pré-fabricação soldada e galvanização por imersão a quente personalizada; também oferece exportação agrupada de vigas H, vigas I, placas embutidas e parafusos de alta resistência. Embalagem padronizada para exportação: paletes de madeira ou filme plástico à prova de umidade e resistentes à ferrugem; inclui certificados de conformidade e certificações de materiais em chinês e inglês para garantir um desembaraço aduaneiro tranquilo e aceitação no local.

4. Principais parâmetros de desempenho do produto

4.1 Propriedades Mecânicas do Material Base

Indicadores mecânicos complementares:

Energia de impacto do entalhe em V em temperatura normal: Q235B ≥27J; Q355B ≥34J

Módulo de elasticidade E ≈ 2,06×10⁵ MPa

4.2 Regra de marcação e tamanhos padrão

Especificação de marcação Símbolo: [ Formato: Altura × Largura do Flange × Espessura da alma, por ex. [10# = 100×48×5,3mm Modelos com altura idêntica são divididos em classes a/b/c, com flanges mais largos e almas mais grossas para maior capacidade de carga.

4.3 Seção Características Mecânicas (Tamanhos Típicos)

[10# Momento de inércia Ix ≈ 198 cm⁴ Módulo de seção Wx ≈ 39,7 cm³ Raio de giração ix ≈ 3,95 cm

[20a# Momento de inércia Ix ≈ 1780 cm⁴ Módulo de seção Wx ≈ 178 cm³ Raio de giração ix ≈ 7,86 cm Característica: Boa resistência à flexão ao longo do eixo X forte, rigidez lateral fraca e resistência à torção no eixo Y fraco, não adequado para viga-coluna individual sob carga de flexão e compressão.

4.4 Tolerância de dimensões e formas

Comprimentos fixos padrão: 6m, 9m, 12m, corte personalizado disponível

Tolerância de altura h: ± 1,5 ~ 3,0 mm (varia de acordo com o tamanho do modelo)

Tolerância b da largura do flange: ± 1,5 ~ 2,0 mm

Retidão: ≤2mm por metro, retidão total ≤0,2% do comprimento total

Torção: ≤1,5 ​​mm por metro

4.5 Usinagem e Desempenho de Superfície

Condição de entrega: Superfície preta laminada a quente com escala de óxido

Usinabilidade: Fácil corte, perfuração, soldagem e dobra para fabricação no local

Opções anticorrosivas: remoção de ferrugem + pintura com primer, galvanização por imersão a quente, pulverização de plástico

4.6 Temperatura de serviço e limites de carga

Faixa de temperatura aplicável: -20°C ~ 80°C

Característica de carga: Seção transversal aberta com baixa rigidez lateral e baixa resistência à torção; adequado para elementos de flexão uniaxiais simplesmente apoiados, proibido para estruturas principais de arranha-céus, vigas principais de longo vão e componentes principais de suporte de carga de vento

Método de conexão: Parafusado ou soldado; a montagem consecutiva de canal duplo melhora muito a rigidez geral

V. Perguntas frequentes:

P: O canal de aço pode ser usado sozinho como uma coluna vertical de suporte de carga para estruturas de arranha-céus?

R: Não recomendado. As seções de canal de aço estrutural laminado a quente têm uma seção transversal aberta em um lado, resultando em baixa rigidez lateral e resistência à torção; usá-los sozinhos os torna propensos à instabilidade e deformação. As vigas H de flange largo HW são a escolha preferida para colunas primárias em estruturas de arranha-céus.

P: Qual é o melhor tratamento anticorrosivo para canais de aço em projetos costeiros externos?

R: A galvanização por imersão a quente de toda a unidade é recomendada para exposição externa de longo prazo ou ambientes costeiros com névoa salina; para uso interno de curto prazo em condições úmidas, a remoção da ferrugem seguida de duas camadas de primer antiferrugem é suficiente.

P: Como escolho entre canais de aço do tipo 'a', 'b' e 'c' da mesma altura?

R: O tipo 'a' possui a alma e os flanges mais finos, oferecendo a menor capacidade de carga, enquanto o tipo 'c' possui a maior espessura. Para aplicações de carga pesada ou de longo vão, os subtipos 'b' ou 'c' mais grossos são preferidos.

P: Que soluções existem se a rigidez de uma viga de aço de canal único for insuficiente?

A: Duas vigas de aço canalizadas podem ser unidas costas com costas com placas de conexão inseridas entre elas para formar uma seção composta em forma de caixa; isso aumenta significativamente a rigidez lateral e a resistência à torção.

P: O aço do canal pode ser cortado em comprimentos específicos conforme necessário?

R: Sim. Comprimentos de estoque padrão (6m, 9m ou 12m) podem ser cortados em qualquer comprimento com base em seus desenhos, e as extremidades cortadas podem ser lixadas, se necessário.

Peso teórico do canal de aço

Unidade:kg/m、mm
