HAISHENGfornece engenhariaColuna circular de tubo de aço ocosoluções para edifícios de aço, instalações industriais, estádios, passarelas, pontes, coberturas e estruturas pré-fabricadas. Fabricadas em aço estrutural Q235B ou Q355B, essas colunas combinam um perfil circular de suporte de carga com conexão flexível e opções de proteção contra corrosão para aplicações estruturais exigentes.
Uma coluna circular de tubo de aço oco é um membro estrutural vertical projetado para transferir cargas de uma superestrutura para sua fundação. Sua seção circular oca fornece distribuição de carga equilibrada, forte desempenho de compressão axial, resistência à torção e resistência ao vento relativamente baixa. Dependendo dos requisitos do projeto, as colunas podem ser produzidas a partir de tubos de aço soldados ou sem costura e personalizadas com placas de base, reforços, placas de conexão, flanges, acessórios de elevação e revestimentos de proteção. Este artigo explica sua construção, especificações principais, processo de fabricação, vantagens, aplicações e considerações de seleção.
Índice
- O que é uma coluna circular de tubo de aço oco?
- Como é configurada uma coluna circular de tubo de aço oco?
- Quais são as principais vantagens estruturais?
- Quais especificações os compradores devem avaliar?
- Como são fabricadas as colunas circulares de tubos de aço ocos?
- Onde são usadas colunas circulares de tubos de aço ocos?
- Como isso se compara a outras colunas de aço?
- Como os compradores devem selecionar a coluna certa?
- Perguntas frequentes
- Por que trabalhar com um fabricante profissional?

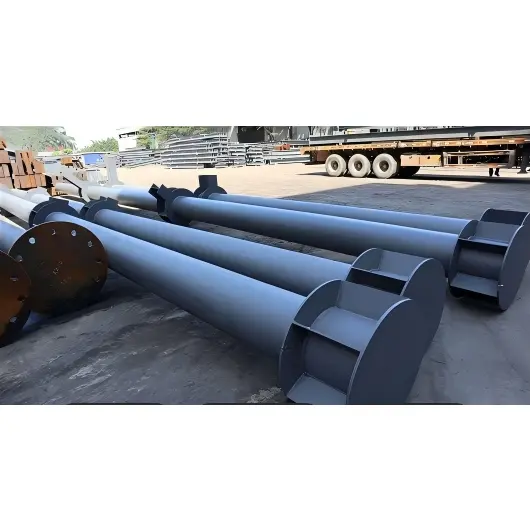

O que é uma coluna circular de tubo de aço oco?
Uma coluna circular de tubo de aço oco é um componente estrutural de suporte de carga vertical com uma seção transversal cilíndrica oca. É comumente fabricado em aço estrutural de carbono ou aço de baixa liga e pode ser produzido como um tubo sem costura ou como um tubo laminado e soldado.
Ao contrário de uma coluna de aço sólido, a configuração oca reduz o material desnecessário enquanto mantém um perfil estrutural forte. A geometria circular distribui tensões ao redor da circunferência e fornece resistência consistente independentemente da direção do carregamento. Isto torna o projeto particularmente útil onde as colunas podem sofrer compressão axial combinada, flexão, torção, cargas de vento ou forças excêntricas.
Uma especificação típica é expressa comoφD × t × L, onde D representa o diâmetro externo, t representa a espessura da parede e L representa o comprimento da coluna. Por exemplo, φ219 × 8 × 6000 indica um diâmetro externo de 219 mm, espessura de parede de 8 mm e comprimento de 6 m.
Como é configurada uma coluna circular de tubo de aço oco?
Uma coluna de tubo estrutural é mais do que um tubo de aço. Para muitos projetos, a montagem completa incorpora componentes de conexão e reforço que permitem a integração da coluna com fundações, vigas, sistemas de cobertura e outros membros estruturais.
- Corpo da coluna:O tubo de aço circular primário selecionado de acordo com o diâmetro, espessura da parede, comprimento, classe do material e cargas de projeto.
- Placa base:Uma placa de aço soldada que transfere as cargas da coluna para a fundação através de chumbadores.
- Placas ou anéis de reforço:Reforço utilizado onde são necessárias cargas mais elevadas ou resistência à flambagem local.
- Placa superior ou flange:Fornece um ponto de conexão para vigas, treliças, colunas superiores ou outros componentes estruturais.
- Placas de conexão e consolos:Facilite conexões viga-coluna ou tubo-tubo.
- Parafusos de alta resistência:Usado para conexões estruturais aparafusadas quando especificado pelo projeto de engenharia.
- Revestimento protetor:Sistemas de primer, intermediário e acabamento ou galvanização podem ser aplicados de acordo com as condições ambientais.
Para estruturas extralongas, seções individuais também podem ser unidas por meio de configurações de emenda soldadas, flangeadas ou outras configurações de emenda projetadas.
Quais são as principais vantagens estruturais?
Distribuição de carga balanceada
A seção transversal circular não possui eixo forte e fraco convencional. Sua geometria distribui as tensões ao redor do tubo, tornando-o adequado para estruturas expostas a cargas de diferentes direções.
Compressão forte e desempenho torcional
Colunas de tubos são frequentemente selecionadas para aplicações que exigem capacidade de carga axial substancial e resistência a efeitos de torção. A seção oca fechada também proporciona eficiência estrutural útil onde a estabilidade e o carregamento multidirecional são importantes.
Exposição reduzida ao vento
O perfil cilíndrico aerodinâmico pode reduzir a resistência aerodinâmica em comparação com perfis estruturais angulares. Esta característica pode ser valiosa para colunas expostas em coberturas, passarelas, torres, estruturas de estádios e outras instalações externas.
Instalação Eficiente
Em comparação com algumas alternativas estruturais mais pesadas, as colunas ocas de aço podem oferecer uma relação resistência-peso eficiente. A fabricação em fábrica de placas de base, componentes de conexão, furos e revestimentos de proteção também pode reduzir a quantidade de processamento necessária no canteiro de obras.
Flexibilidade Arquitetônica
A aparência cilíndrica lisa funciona bem quando os componentes estruturais são intencionalmente visíveis. As colunas circulares podem, portanto, combinar funções estruturais e arquitetônicas em edifícios comerciais, instalações públicas, estruturas paisagísticas e projetos industriais modernos.
Quais especificações os compradores devem avaliar?
A escolha de um pilar estrutural deve começar com os requisitos de engenharia, em vez de simplesmente selecionar o diâmetro do tubo. A classe do material, a espessura da parede, o comprimento, a configuração da conexão, as condições de carga, as tolerâncias de fabricação e o ambiente de corrosão influenciam a especificação final.
| Parâmetro | Informações Típicas | Por que é importante |
|---|---|---|
| Classe de aço | Q235B/Q355B | Determina a resistência básica e a adequação para carregamento estrutural |
| Diâmetro externo | Aprox. φ89–φ1020 mm e tamanhos personalizados | Influencia a capacidade de carga, estabilidade, design de conexão e aparência |
| Espessura da parede | Aprox. 4–50 mm | Suporta resistência estrutural e resistência à flambagem local |
| Comprimento | Geralmente 6 m/9 m/12 m | Determina os requisitos de transporte, montagem e emenda |
| Tipo de fabricação | Sem costura ou soldado | Selecionado de acordo com diâmetro, carga, requisitos de fabricação e custo |
| Proteção de superfície | Revestimento de pintura ou galvanização por imersão a quente | Ajuda a proteger o aço contra a corrosão em diferentes ambientes |
| Componentes de conexão | Placas de base, flanges, reforços, parafusos, consolos | Garante compatibilidade com o sistema estrutural geral |
Por exemplo, as informações do produto da HAISHENG identificam Q235B e Q355B como tipos de materiais convencionais e fornecem dimensões de tubos no formato φD × t × L. As dimensões estruturais reais devem sempre ser determinadas a partir de cálculos de projeto e padrões de projeto aplicáveis.
Como são fabricadas as colunas circulares de tubos de aço ocos?
A fabricação profissional converte tubos ou placas de aço em um conjunto estrutural acabado, pronto para transporte e instalação. Um processo de produção controlado ajuda a manter a precisão dimensional, a qualidade da solda, a retilineidade e a proteção da superfície.
- Inspeção de matéria-prima:A classe do aço, as dimensões, a condição da superfície e a documentação relevante do material são verificadas.
- Corte:Tubos ou placas de aço são cortados de acordo com o comprimento da coluna exigido e os desenhos de fabricação.
- Formando:Colunas soldadas de grande diâmetro podem ser produzidas laminando uma placa de aço em um formato cilíndrico seguido de soldagem.
- Preparação final:As extremidades da coluna podem ser usinadas ou chanfradas para atingir a geometria de conexão necessária.
- Montagem de componentes:Placas de base, placas superiores, reforços, consolos, flanges e placas de conexão são posicionadas de acordo com desenhos de engenharia.
- Soldagem:Os componentes são soldados usando procedimentos de fabricação apropriados, com testes não destrutivos aplicados quando necessário.
- Endireitamento e correção:A deformação da soldagem e a retilineidade do pilar são verificadas e corrigidas quando necessário.
- Processamento de furo:Os furos para parafusos e utilitários são perfurados ou processados em dimensões e locais especificados.
- Tratamento de superfície:A ferrugem e a carepa podem ser removidas através de jateamento antes da aplicação do primer e da camada protetora.
- Inspeção final:Dimensões, conexões, soldas, condições do revestimento, marcações e embalagens são inspecionadas antes do envio.
Para colunas de grande diâmetro, a construção soldada proporciona maior flexibilidade em diâmetro e espessura de parede. As colunas de tubos sem costura, entretanto, podem ser úteis onde a construção contínua e requisitos dimensionais específicos são preferidos.
Onde são usadas colunas circulares de tubos de aço ocos?
A combinação de desempenho estrutural e geometria cilíndrica limpa permite que essas colunas atendam tanto a propósitos de engenharia quanto de arquitetura.
- Plantas industriais:Usado como suporte estrutural vertical em fábricas e instalações de produção.
- Estádios e instalações de grande porte:Adequado para estruturas onde o carregamento multidirecional e a aparência arquitetônica são importantes.
- Passarelas e coberturas:O perfil liso oferece uma solução prática para suportes externos expostos.
- Edifícios pré-fabricados:Componentes fabricados em fábrica podem simplificar a montagem e melhorar a coordenação da construção.
- Pontes e estruturas municipais:Aplicável a cais selecionados, membros de suporte, postes de guarda-corpo e estruturas relacionadas.
- Arquitetura paisagística:Colunas cilíndricas podem fornecer suporte estrutural enquanto mantêm uma aparência visual limpa.
- Estruturas altas:Membros CHS maiores podem ser projetados para cargas verticais e combinadas substanciais.
Como isso se compara a outras colunas de aço?
Diferentes perfis estruturais atendem a diferentes propósitos de engenharia. Uma seção oca circular deve, portanto, ser avaliada de acordo com os requisitos do projeto, em vez de ser tratada como um substituto universal para a seção H ou seções ocas quadradas/retangulares.
| Recurso | Seção Circular Oca | Seção oca quadrada/retangular | Aço de seção H |
|---|---|---|---|
| Corte transversal | Redondo e oco | Quadrado ou retangular e oco | Perfil aberto em forma de H |
| Comportamento multidirecional | Equilibrado em torno da seção | Depende da geometria da seção | Eixos fortes e fracos são distintos |
| Resistência torcional | Forte comportamento de seção fechada | Bom comportamento em seções fechadas | Geralmente menos eficiente em torção |
| Exposição ao Vento | Perfil cilíndrico simplificado | Perfil mais angular | Perfil aberto de flange e alma |
| Aparência Arquitetônica | Suave e cilíndrica | Aparência geométrica limpa | Aparência estrutural convencional |
| Aplicações Típicas | Grandes vãos, estruturas expostas, pilares, suportes arquitetônicos | Edifícios, estruturas, suportes de equipamentos | Estruturas de vários andares e sistemas estruturais pesados |
A seção apropriada depende dos cálculos estruturais, requisitos de conexão, condições de fabricação, disponibilidade de materiais, orçamento do projeto e padrões de construção aplicáveis.
Como os compradores devem selecionar a coluna certa?
Para equipes de compras, engenheiros, empreiteiros e fabricantes de estruturas metálicas, uma especificação técnica clara pode reduzir significativamente os problemas de comunicação e atrasos nas cotações.
- Defina as cargas de projeto:Fornece cargas axiais, momentos fletores, efeitos de torção, cargas de vento, condições sísmicas e outras informações de projeto relevantes.
- Confirme as dimensões:Especifique o diâmetro externo, a espessura da parede, o comprimento e as tolerâncias dimensionais necessárias.
- Selecione o tipo de material:Q235B e Q355B são escolhas comuns, enquanto a nota final deve atender aos requisitos de concepção do projeto.
- Determine os detalhes da conexão:Forneça dimensões da placa de base, disposição dos parafusos de ancoragem, requisitos de flange, locais de conexão da viga e detalhes de reforço.
- Considere o meio ambiente:Ambientes externos, úmidos, costeiros ou quimicamente agressivos podem exigir maior proteção contra corrosão.
- Confirme os requisitos de inspeção:Discuta inspeção dimensional, inspeção de solda, testes não destrutivos, espessura de revestimento e documentação antes da produção.
- Planeje a logística:Considere o comprimento da coluna, restrições de transporte, pontos de içamento, segmentação, embalagem e sequência de instalação.
Um desenho detalhado ou pacote de especificações permite ao fabricante determinar a rota de fabricação e a configuração de conexão mais apropriadas. Os compradores também podem revisar os componentes de aço estrutural para entender como as colunas se integram a outros elementos de aço fabricados.
Perguntas frequentes
Quais materiais são comumente usados para colunas circulares de tubos de aço ocos?
Os aços estruturais Q235B e Q355B são comumente especificados para essas colunas. O material final deverá ser selecionado de acordo com cálculos estruturais, normas aplicáveis, condições ambientais e requisitos do projeto.
Qual é a diferença entre colunas de tubos sem costura e soldadas?
As colunas sem costura são produzidas a partir de tubos de aço sem costura e não possuem solda longitudinal. As colunas soldadas são formadas por chapa de aço e unidas por soldagem. A construção soldada proporciona maior flexibilidade para grandes diâmetros e espessuras de parede personalizadas, enquanto o tubo sem costura pode ser vantajoso para diâmetros específicos e requisitos estruturais.
Uma coluna circular de tubo de aço oco pode ser personalizada?
Sim. Dependendo das capacidades de fabricação e dos requisitos de engenharia, o diâmetro, a espessura da parede, o comprimento, as placas de base, as conexões superiores, os reforços, as placas de conexão, os furos dos parafusos, as alças de elevação, as configurações de emenda e os tratamentos de superfície podem ser personalizados.
Como é tratada a proteção contra corrosão?
As opções comuns incluem jateamento seguido de sistemas de primer, intermediário e acabamento. A galvanização por imersão a quente também pode ser considerada para aplicações adequadas, particularmente onde é necessária maior proteção contra corrosão.
As colunas de tubos circulares são adequadas para estruturas externas?
Eles podem ser usados em aplicações externas, como coberturas, passarelas, estruturas paisagísticas, instalações municipais e outros sistemas de aço exposto quando as dimensões da coluna, o projeto estrutural, as conexões e o sistema de proteção contra corrosão são especificados adequadamente.
Que informações devem ser fornecidas ao solicitar um orçamento?
Informações úteis incluem quantidade, tipo de aço, diâmetro externo, espessura da parede, comprimento, desenhos de conexão, detalhes da placa de base, requisitos de tratamento de superfície, padrões de inspeção, destino e cronograma de entrega esperado. Os desenhos estruturais são particularmente úteis para projetos personalizados.
Por que trabalhar com um fabricante profissional?
Uma coluna estrutural deve funcionar como parte de um sistema de suporte de carga completo, portanto a seleção do produto deve envolver mais do que comparar preços de tubos. A precisão da fabricação, a qualidade da soldagem, os detalhes da conexão, a proteção da superfície, os procedimentos de inspeção, a embalagem e a coordenação da entrega afetam o resultado final do projeto.
A HAISHENG fornece colunas circulares de tubos de aço ocos usando aço estrutural Q235B ou Q355B e oferece suporte a configurações de fabricação, incluindo placas de base, reforços, placas de conexão, parafusos de alta resistência e revestimentos de proteção. Para requisitos específicos do projeto, os compradores podem fornecer desenhos, dimensões, informações de carregamento, quantidade e condições de aplicação para que a configuração apropriada da coluna possa ser avaliada.
