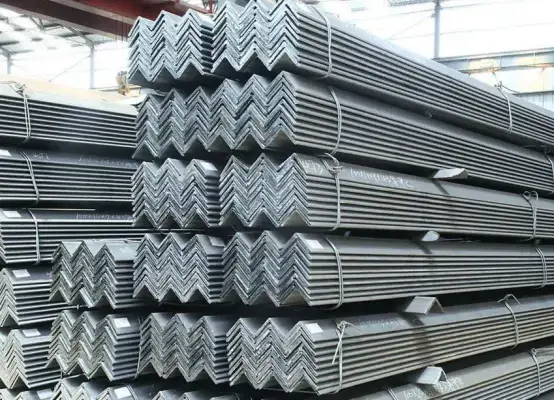

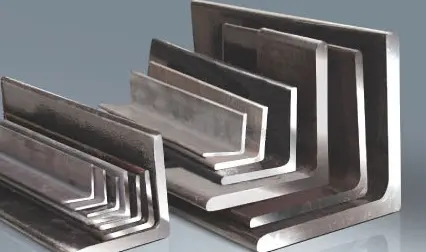

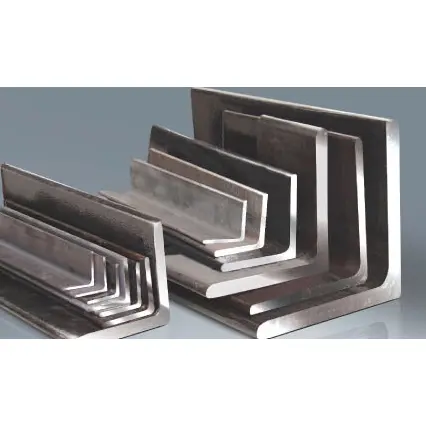

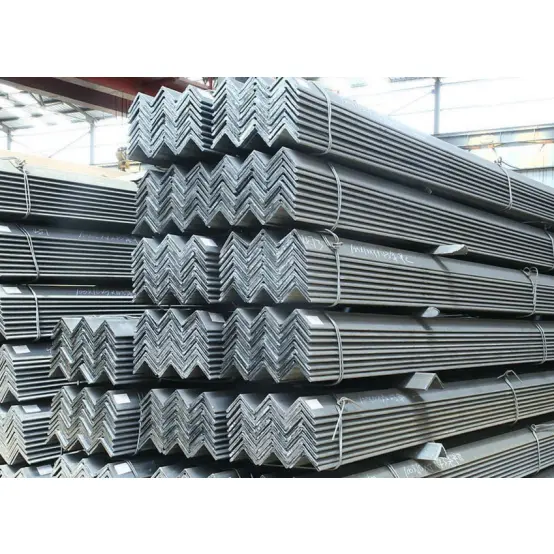

Barras angulares de aço estrutural galvanizado

As barras angulares de aço estrutural galvanizado são leves, econômicas e fáceis de processar e instalar. Com suas seções transversais compactas e versáteis, são frequentemente utilizados para ligações estruturais, contraventamentos, reforços de terças, guarda-corpos, suportes, peças embutidas e diversos componentes auxiliares. Amplamente utilizados em instalações industriais, projetos municipais, instalações eletromecânicas e armazenamento, são um material auxiliar de alto volume na construção em aço.

Características das barras angulares

I. Características Mecânicas e Seccionais

1. Seção transversal em forma de L; estrutura leve. Eles suportam principalmente forças axiais, forças de cisalhamento e momentos fletores locais. Devido à rigidez geral relativamente baixa, eles não são adequados para uso como componentes principais de suporte de carga, como vigas principais ou colunas.

2. A construção de peça única laminada a quente resulta em baixa tensão residual e propriedades uniformes do material, tornando-os resistentes a rachaduras ou deformação sob carga.

3. Ângulos de pernas iguais oferecem distribuição de carga simétrica, enquanto ângulos de pernas desiguais permitem uma seleção flexível com base na direção da força, acomodando várias juntas de instalação.

II. Características Econômicas e de Aquisições

1. Ampla gama de especificações e modelos; amplo estoque de mercado e diversos canais de compras; preço baixo e baixo custo geral.

2. Leve, reduzindo significativamente a carga estrutural geral e os custos de fundação.

III. Características de processamento e construção

1. Corte, perfuração, dobra, soldagem e emenda são simples, permitindo processamento secundário flexível no local.

2. O tamanho compacto facilita o manuseio e o levantamento; métodos versáteis de montagem (soldagem ou aparafusamento) garantem alta eficiência de construção.

3. Opções flexíveis de emenda e combinação; usar várias barras juntas pode aumentar a capacidade e estabilidade geral de suporte de carga.

4. Características de uso e compatibilidade

1. Entregue em estado "preto" laminado a quente (escala de laminação); compatível com tratamentos anticorrosivos como remoção de ferrugem, pintura e galvanização por imersão a quente; adequado para uso em ambientes internos e externos padrão. 2. Altamente versátil; adequado para fabricar vários componentes auxiliares, como conectores, suportes, estruturas de gabinete, grades e peças embutidas.

V. Limitações

Devido ao seu formato de seção transversal, apresentam resistência limitada à flexão e ao deslocamento lateral. Eles servem principalmente como componentes auxiliares de suporte de carga, conexão ou reforço e não podem suportar cargas maiores em aplicações de longo alcance ou de serviço pesado.

Usos e escopo de aplicação

I. Usos Primários

1. Conexão e reforço de juntas: cantoneiras de aço estrutural galvanizado servem como placas de conexão, reforços e componentes de emenda entre membros de aço primários e secundários (como vigas e colunas), melhorando a integridade da junta.

2. Vários suportes e suportes: Fabricação de suportes para tubos, suportes para bandejas de cabos, bases de equipamentos, suportes para corredores de utilidades e suportes para telhados.

3. Invólucros e caixilhos: Terças de paredes/telhados para instalações industriais, caixilhos para revestimentos de aço colorido, caixilhos de divisórias e caixilhos de portas/janelas.

4. Corrimãos, guarda-corpos e escadas: Cercas perimetrais de fábrica, corrimãos de escadas, corrimãos de passarelas, fechamentos de plataformas e componentes principais para escadas de acesso.

5. Peças embutidas e âncoras: Peças embutidas de construção, conectores de placa de base e amarrações de parede.

6. Estruturas leves e instalações temporárias: Galpões simples, painéis de canteiros de obras, suportes temporários e componentes de andaimes.

7. Reforço de estrutura de aço: Fornecimento de reforço, amarração e suporte lateral para vigas H, canal de aço, vigas I e outros membros estruturais.

II. Escopo de aplicação

1. Edifícios industriais: Sistemas de suporte, estruturas de fechamento e materiais auxiliares para plataformas de equipamentos em fábricas, armazéns e oficinas.

2. Engenharia municipal: guarda-corpos rodoviários, painéis de locais, estruturas de outdoors, suportes de linhas de serviços públicos municipais e pequenas passarelas.

3. M&E e HVAC: Suportes e suportes especializados para dutos de ar, tubulações de água e cabos em usinas de energia, instalações químicas e edifícios comerciais.

4. Edifícios pré-fabricados e civis: Estruturas auxiliares para estruturas metálicas de vários andares, edifícios modulares e unidades habitacionais simples.

5. Armazenagem e logística: Prateleiras leves, divisórias de armazenamento e estruturas de proteção para pátios de armazenamento. 6. Outras áreas: Estruturas auxiliares para máquinas de construção, materiais auxiliares marítimos, estruturas de máquinas agrícolas e membros auxiliares para torres de transmissão de energia.

Principais parâmetros de desempenho

Padrão: GB/T 706-2016 (barras angulares de aço estrutural galvanizado); categorizados em ângulos de pernas iguais e de pernas desiguais.

I. Materiais Comuns e Propriedades Mecânicas

Módulo de elasticidade: 2,06 × 10⁵ MPa; energia de impacto à temperatura ambiente ≥ 27 J.

II. Classificação, designação e especificações principais

1. Classificação e Designação

· Ângulo de perna igual: As larguras das pernas são iguais; designação: largura da perna × espessura da perna (por exemplo, ∠50×5).

· Ângulo desigual das pernas: As larguras das pernas diferem; designação: largura da perna longa × largura da perna curta × espessura da perna (por exemplo, ∠63×40×5).

2. Ângulos comuns de pernas iguais (principal na engenharia)

· ∠25×3, ∠30×3, ∠40×4

· ∠50×4, ∠50×5

· ∠63×5, ∠70×6

· ∠80×6, ∠90×8, ∠100×10

3. Ângulos comuns de pernas desiguais

∠56×36×4, ∠63×40×5, ∠70×45×5, ∠80×50×6

III. Dimensões e parâmetros de comprimento

1. Comprimentos fixos padrão: 6m, 9m, 12m; corte personalizado disponível; tolerância de comprimento ±5 mm.

2. Tolerâncias de forma: Curvatura ≤ 2mm por metro; curvatura total ≤ 0,2% do comprimento total; nenhuma torção significativa.

4. Características Estruturais

1. Seção aberta em forma de L; baixa rigidez torcional e flexural; adequado para resistir a forças axiais, forças de cisalhamento e momentos de flexão locais.

2. Ângulos de pernas iguais apresentam carregamento simétrico e são frequentemente usados ​​para contraventamentos bidirecionais ou suportes simétricos; ângulos de pernas desiguais são adequados para juntas de carga unidirecionais.

3. A capacidade de carga de um único membro é limitada; combinar ou agrupar membros pode aumentar a rigidez geral.

V. Características de Superfície e Processamento

1. Condição de entrega: Laminado a quente, acabamento preto (com carepa).

2. Trabalhabilidade: Fácil de cortar, perfurar, soldar e dobrar; conveniente para fabricação no local.

3. Proteção de superfície: Compatível com remoção de ferrugem e pintura, galvanização por imersão a quente ou revestimento em pó; adequado para ambientes internos e externos.

VI. Parâmetros do ambiente operacional

1. Faixa de temperatura aplicável: [Min]°C a [Max]°C

2. Resistência à corrosão: O material base carece de resistência inerente à corrosão; a proteção da superfície é obrigatória para ambientes externos ou corrosivos.

3. Métodos de conexão: Compatível com soldagem, aparafusamento padrão ou aparafusamento galvanizado.

Tabela de especificações de cantoneiras de aço estrutural galvanizado
