HAISHENGsuprimentos personalizadosColuna de aço estrutural moldadasoluções para projetos onde colunas convencionais quadradas, redondas ou com viga H não podem satisfazer adequadamente layouts arquitetônicos, requisitos de conexão ou condições de suporte de carga. Ao combinar o design flexível da seção transversal com a fabricação de precisão, essas colunas oferecem uma maneira prática de integrar o desempenho estrutural com a utilização eficiente do espaço.
Uma coluna de aço estrutural moldada é um membro de suporte de carga vertical personalizado projetado com uma seção transversal não padronizada. Ao contrário das colunas convencionais, ela pode ser fabricada em formato de L, formato de T, cruciforme, poligonal, seção variável, curva ou outras configurações específicas do projeto. Esta flexibilidade torna-o particularmente valioso para cantos de edifícios, colunas de paredes ocultas, espaços arquitetónicos irregulares, estruturas de grandes vãos e áreas sujeitas a cargas excêntricas ou multidirecionais.
Para engenheiros, arquitetos, empreiteiros e equipes de compras, selecionar a coluna certa não é simplesmente uma questão de escolher aço com resistência suficiente. Geometria, direção de conexão, precisão de fabricação, requisitos sísmicos, proteção contra corrosão, condições de instalação e utilização geral do espaço também devem ser considerados. Um pilar com formato adequado pode abordar esses fatores como parte de uma solução estrutural integrada.
1. O que é uma coluna de aço estrutural moldada?
2. Quais são as configurações comuns?
3. Quais são as principais vantagens?
4. Quais materiais e parâmetros de desempenho são importantes?
5. Como é fabricada uma coluna de aço estrutural moldada?
6. Onde são usadas colunas de aço estrutural moldadas?
7. Como ela se compara às colunas convencionais?
8. Como os compradores devem selecionar a coluna certa?

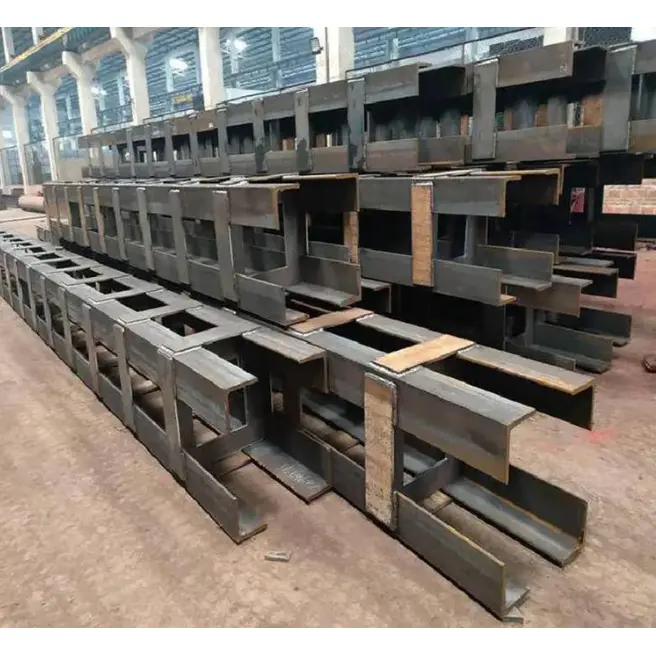

Uma coluna de aço estrutural moldado é um membro estrutural vertical cuja seção transversal é especificamente projetada fora do formato convencional de seção H retangular, circular ou padrão. Pode ser fabricado através da montagem de placas de aço, seções estruturais, seções ocas ou tubos de aço e unindo-os através de processos controlados de soldagem e fabricação.
O objetivo principal é resolver problemas estruturais ou arquitetônicos que as colunas padrão não conseguem resolver de forma eficiente. Por exemplo, uma coluna posicionada num canto de um edifício pode necessitar de permanecer nivelada com duas paredes em vez de se projectar num espaço interior utilizável. Uma coluna em forma de L pode resolver esta condição enquanto mantém o caminho de carga necessário.
Da mesma forma, uma coluna central que recebe feixes de múltiplas direções pode se beneficiar de uma configuração cruciforme. Colunas curvas e de seção variável também podem suportar fachadas arquitetônicas distintas, onde um perfil convencional constante seria difícil de integrar.
De acordo com as especificações do produto da HAISHENG, as configurações típicas incluem colunas em forma de L, em forma de T, cruciformes, poligonais, compostas, de seção variável e curvas. O projeto pode ser desenvolvido de acordo com desenhos de construção, condições do local, pontos de conexão e requisitos de suporte de carga específicos do projeto.
Diferentes geometrias de construção requerem diferentes soluções estruturais. As seguintes configurações estão entre as opções mais úteis para construção em aço não padronizada:
| Configuração | Aplicação Típica | Principal benefício |
|---|---|---|
| Coluna em forma de L | Cantos de construção e interseções de paredes | Ajusta-se perfeitamente às paredes e reduz a obstrução interior |
| Coluna em forma de T | Centros de parede, corredores e localizações de borda | Fornece suporte equilibrado enquanto se integra a layouts de parede |
| Coluna Cruciforme | Núcleos estruturais centrais e conexões de vigas multidirecionais | Facilita conexões de múltiplas direções |
| Coluna em forma de Z | Plantas baixas irregulares e zonas estruturais especializadas | Adapta-se a arranjos espaciais complexos |
| Coluna Poligonal | Estruturas arquitetônicas e projetos de grandes vãos | Combina geometria personalizada com requisitos estruturais |
| Coluna de seção variável | Estruturas altas e fachadas arquitetônicas | Permite que as dimensões da seção sejam alteradas de acordo com o carregamento ou o projeto |
| Coluna Curva | Fachadas curvas e projetos arquitetônicos diferenciados | Suporta requisitos visuais e geométricos complexos |
A configuração mais adequada deve ser determinada através de cálculos de engenharia estrutural, em vez de ser selecionada apenas pela aparência. A geometria da seção transversal, a espessura da placa, a altura da coluna, as condições de carregamento, os detalhes da conexão e os códigos de projeto aplicáveis influenciam o projeto final.
A vantagem mais óbvia é a flexibilidade geométrica. Em vez de forçar o layout do edifício para acomodar um pilar padrão, os engenheiros podem adaptar o pilar à estrutura. Isto é especialmente útil para cantos, intersecções de paredes, níveis de piso escalonados, plantas irregulares e áreas de instalação restritas.
Quando uma coluna pode ser integrada em uma parede, pode reduzir a quantidade de área útil perdida para projeções estruturais. Isto pode ser valioso em edifícios residenciais, espaços comerciais, instalações públicas e estruturas pré-fabricadas onde a eficiência do planeamento interior é importante.
Colunas com formato especial podem fornecer múltiplas superfícies de conexão para vigas, contraventamentos e outros membros estruturais. Uma configuração cruciforme, por exemplo, pode ser projetada para situações onde os membros estruturais convergem em diversas direções.
Ao ajustar a largura do membro, a espessura da placa e a seção transversal geral, os engenheiros podem modificar a distribuição do material estrutural e influenciar a rigidez em diferentes eixos. Isso torna as colunas moldadas úteis para projetos com condições incomuns de carregamento vertical, lateral ou excêntrico.
Muitas atividades complexas de fabricação podem ser concluídas antes da entrega. Corte, montagem, soldagem, endireitamento, usinagem final, fixação de placas, inspeção e tratamento de superfície podem ser coordenados em um ambiente de fabricação controlado. Isso pode reduzir a quantidade de fabricação necessária no canteiro de obras.
A seleção do material deve corresponder aos cálculos estruturais do projeto, condições ambientais, requisitos de temperatura e padrões aplicáveis. A HAISHENG lista Q235B e Q355B como opções de materiais primários, com Q355NL e Q355GJ disponíveis para requisitos específicos de baixa temperatura ou alta sísmica.
| Parâmetro | Especificação típica |
|---|---|
| Materiais Primários | Q235B, Q355B |
| Opções de materiais especiais | Q355NL, Q355GJ |
| Espessura da placa/membro | Aproximadamente 8–60 mm dependendo do design |
| Largura de membro único | Aproximadamente 100–600 mm dependendo da configuração |
| Comprimento típico do segmento | 9m ou 12m; construção segmentada para maiores alturas |
| Retidão da coluna | ≤L/1000 |
| Desvio Dimensional da Seção Transversal | Aproximadamente ±2–3mm |
| Espessura da placa base | Aproximadamente 16–60 mm |
| Gama de parafusos de ancoragem | M20–M64 conforme projeto |
Para referência, o Q235B é comumente usado para aplicações estruturais padrão, enquanto o Q355B fornece maior resistência ao escoamento e é adequado para cargas mais pesadas, arranha-céus e aplicações estruturais exigentes. A seleção do material deve sempre ser verificada em relação aos requisitos de engenharia do projeto e aos códigos estruturais locais.
Para proteção contra corrosão, a preparação da superfície e a seleção do revestimento são igualmente importantes. Um sistema típico pode incluir jateamento até Sa2.5 seguido por um primer rico em zinco, revestimento intermediário e acabamento. Para ambientes mais agressivos, como aplicações costeiras, a galvanização por imersão a quente também pode ser considerada.
A fabricação de precisão é particularmente importante porque a geometria não padronizada deixa menos espaço para erros de fabricação descontrolados. Um fluxo de trabalho de fabricação típico inclui as seguintes etapas:
Para juntas estruturais críticas, testes não destrutivos podem ser incorporados ao plano de controle de qualidade. A HAISHENG especifica soldas de Grau I e testes 100% ultrassônicos para juntas principais de viga-coluna e soldas de emenda primária em configurações aplicáveis.
A versatilidade da geometria personalizada torna estas colunas adequadas para projetos onde as seções estruturais padrão são difíceis de integrar.
Eles são particularmente úteis quando os requisitos estruturais e os requisitos arquitetônicos se sobrepõem. Em vez de tratar o pilar como uma seção padrão, todo o membro pode ser projetado como parte do sistema estrutural do edifício.
| Recurso | Coluna de aço estrutural moldada | Seção H Convencional | Seção Circular Oca |
|---|---|---|---|
| Flexibilidade de seção transversal | Muito alto; geometria personalizada | Geometria padrão | Geometria circular padrão |
| Integração de parede | Excelente para layouts selecionados | Moderado | Moderado |
| Conexões multidirecionais | Pode ser projetado para múltiplas direções de conexão | Mais naturalmente adequado para eixos ortogonais primários | As conexões podem ser organizadas ao redor da seção, mas podem exigir detalhamento especializado |
| Adaptabilidade Arquitetônica | Excelente | Moderado | Bom |
| Seção Variável | Disponível | Limitado sem fabricação adicional | Possível, mas requer fabricação personalizada |
| Uso típico | Estruturas complexas e não padronizadas | Estruturas de aço convencionais | Pilares expostos e aplicações estruturais especializadas |
Esta comparação não significa que uma coluna moldada seja sempre superior. As seções padrão permanecem altamente econômicas e eficazes quando sua geometria corresponde ao projeto. O valor de um pilar de aço estrutural moldado aparece quando os perfis convencionais criam compromissos no espaço, nas conexões, na forma arquitetônica ou no desempenho estrutural.
Para empreiteiros, engenheiros estruturais e equipes de compras que procuram um fabricante ou fornecedor na China, vários fatores devem ser confirmados antes de fazer um pedido.
Um fabricante confiável deve ser capaz de traduzir desenhos de engenharia em um processo de fabricação controlado, mantendo ao mesmo tempo a rastreabilidade desde a matéria-prima até o componente acabado.
Seu principal objetivo é fornecer uma coluna portante que possa se adaptar a layouts arquitetônicos, requisitos de conexão incomuns, espaços limitados, carregamento excêntrico ou estruturas estruturais complexas onde colunas padrão não são adequadas.
Sim. A seção transversal, dimensões, tipo de aço, espessura da placa, altura, placas de conexão, reforços, placas de base e tratamento de superfície podem ser personalizados de acordo com desenhos de engenharia e requisitos do projeto.
Q235B e Q355B são escolhas comuns. Dependendo das condições do projeto, Q355NL ou Q355GJ podem ser considerados para aplicações específicas de baixa temperatura ou alta sísmica.
Eles podem ser usados em estruturas altas e de carga pesada, quando projetados adequadamente. O projeto final deverá ser verificado através de cálculos estruturais e obedecer aos códigos de construção aplicáveis.
Sim. Dependendo do ambiente, as opções de proteção podem incluir sistemas de revestimento multicamadas ou galvanização por imersão a quente. O tratamento adequado deve ser especificado de acordo com as condições de exposição e requisitos do projeto.
Informações úteis incluem desenhos estruturais, dimensões da coluna, tipo de seção transversal, tipo de aço, quantidade, comprimento necessário, detalhes de conexão, tratamento de superfície, requisitos de inspeção, destino de entrega e padrões aplicáveis.
A Coluna de aço estrutural moldadaoferece uma solução eficaz quando os perfis de aço convencionais não conseguem satisfazer simultaneamente os requisitos estruturais, arquitetônicos e de utilização do espaço. Desde colunas de canto em forma de L e colunas de parede em forma de T até configurações cruciformes, poligonais, curvas e de seção variável, a geometria personalizada permite que o sistema estrutural se adapte ao projeto em vez de forçar o projeto a se adaptar a um perfil padrão. Para compradores que buscam um fabricante confiável na China e um fornecedor completo de estruturas de aço, a HAISHENG fornece fabricação personalizada com base em desenhos, requisitos de material, detalhes de conexão, especificações dimensionais, requisitos de inspeção e necessidades de tratamento de superfície. Se você está planejando um projeto de estrutura de aço fora do padrão e precisa de dimensões de pilares personalizadas, consulta técnica ou orçamento de projeto,Contate-nospara discutir suas necessidades e desenvolver uma solução adequada para pilares de aço estrutural moldados.
