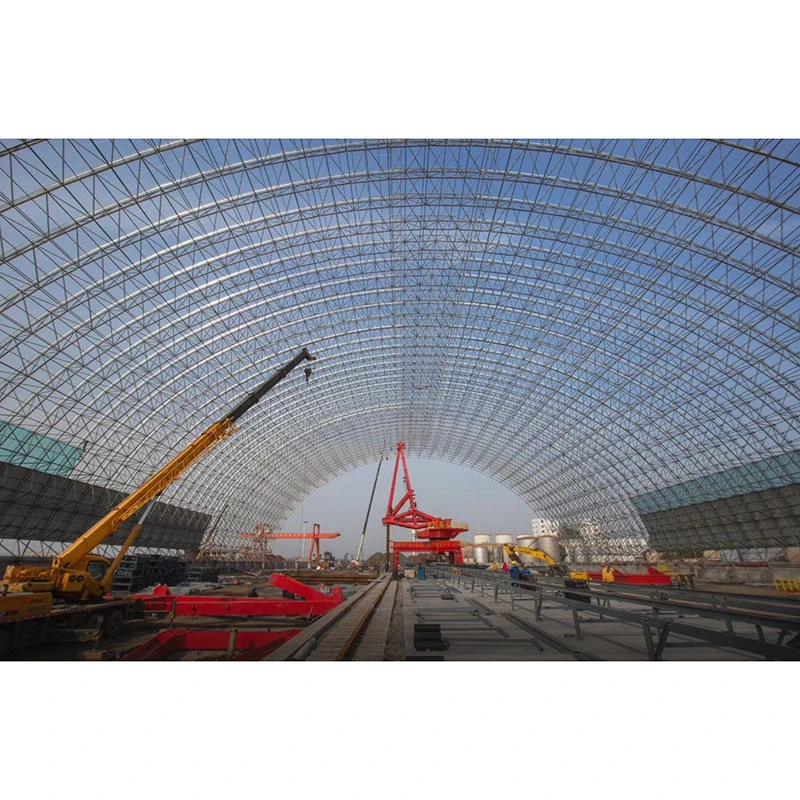

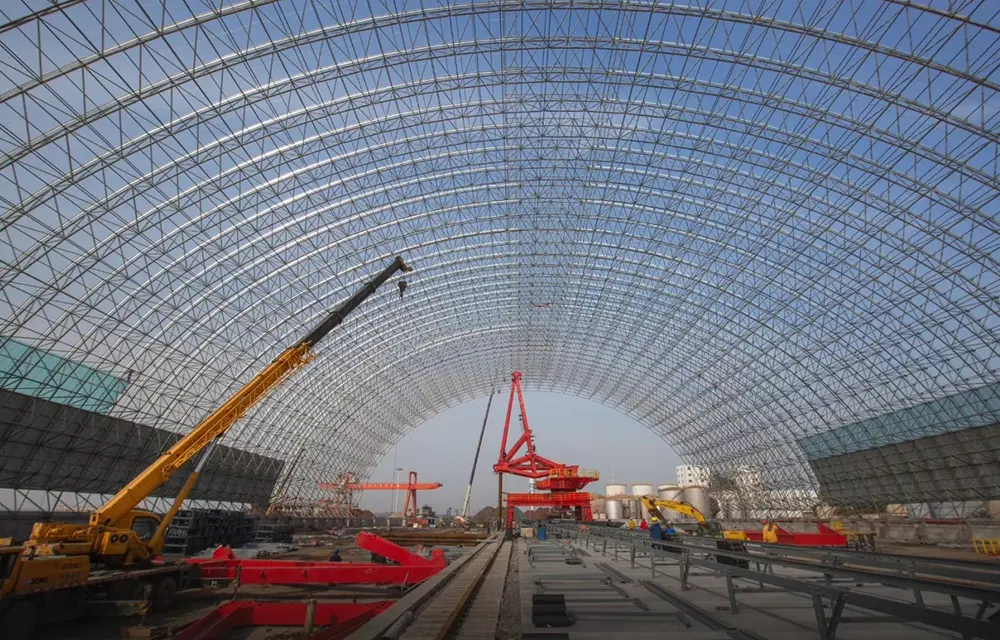

Estrutura de estrutura de treliça de aço de longa extensão

Ao contrário das estruturas espaciais planas convencionais ou estruturas rígidas de portal, a estrutura de estrutura de treliça de aço de longo período utiliza um sistema de suporte de carga de grade espacial curva. Embora as estruturas planas dependam principalmente da ação de flexão, este sistema atinge a capacidade de suporte de carga através de uma combinação de impulso em arco e da ação axial dos membros espaciais.

Este sistema não é apenas uma montagem de membros individuais, mas uma solução completa e integrada que compreende nós estruturais, rolamentos deslizantes, elementos de fundação resistentes a impulsos, coberturas e proteção contra raios/corrosão. Ele foi projetado especificamente para enfrentar os desafios estruturais associados a telhados sem colunas com mais de 60 metros de vão, geometrias curvas complexas e locais sujeitos a ventos fortes e cargas de neve. Equilibrando a estética arquitetônica com a segurança operacional de longo prazo, tornou-se uma escolha popular para coberturas de instalações industriais e locais públicos de grandes vãos.

Critérios de Seleção e Distinções

1.1 Definição da Indústria

A estrutura de treliça de aço de longo vão - muitas vezes referida simplesmente como "concha de treliça de aço" - é um tipo de estrutura de grade espacial curva e altamente estaticamente indeterminada. É essencialmente uma estrutura espacial plana que foi arqueada para formar uma superfície curva contínua, abrangendo geometrias parabolóides esféricas, elipsoidais, cilíndricas e hiperbólicas. A característica definidora é a geração de impulso em arco horizontal para fora, necessitando de suportes, vigas circulares ou fundações resistentes ao impulso para neutralizar as forças internas. Em contraste, as estruturas de espaços planos suportam cargas principalmente na direção vertical e não geram impulso de arco horizontal; os princípios mecânicos fundamentais que governam os dois sistemas são totalmente diferentes.

1.2 Características Visuais do Comportamento Estrutural

- Carregamento de Membros: Principalmente tensão e compressão axial; a ausência de tensões de flexão locais garante uma distribuição uniforme de tensões.

- Transferência de Carga: As cargas verticais do telhado são resolvidas ao longo da direção tangencial da superfície curva em forças axiais dentro da casca; o caminho da carga é curto, resultando em perda mínima de energia.

- Adequação Operacional: Uma estrutura redundante altamente estaticamente indeterminada; a falha localizada dos membros não provoca o colapso global, oferecendo resiliência superior contra vento repentino, neve e eventos sísmicos.

1.3 Classificação por Span e Configuração de Nó 3D

- Estrutura treliçada de aço de camada única: Arranjo de membros de camada única com peso próprio muito baixo; adequado para cúpulas envidraçadas de pequeno a médio vão (15–60 m) e pequenos pavilhões paisagísticos; aplicável apenas em regiões com baixas cargas de vento e neve; utiliza predominantemente nós de cubo de aço fundido.

- Casca treliçada de esfera aparafusada de camada dupla: configuração de grade de camada dupla compreendendo cordas superior e inferior com membros de teia de conexão; oferece alta rigidez; adequado para galpões de carvão padrão de grande vão (30–100 m) e reservatórios de armazenamento cilíndricos; a escolha preferida para locais interiores com condições normais de vento e neve.

- Concha treliçada de esfera soldada de camada dupla: Apresenta soldagem de penetração total nos nós esféricos, proporcionando excepcional resistência à deformação; adequado para vãos ultragrandes (60–200 m) e instalações de armazenamento de carga pesada em regiões costeiras sujeitas a ventos fortes e neve intensa.

Critérios de seleção de materiais primários: O aço Q235B é selecionado para vãos ≤60m e cargas de telhado ≤0,9 kN/m²; O aço Q355B é usado para vãos >60 m, galpões de carvão para cargas pesadas e regiões costeiras.

Componentes de sistema abrangentes de estruturas de estrutura de aço de longa extensão

2.1 Unidades Estruturais da Rede Primária

Compreende membros de seção oca circular (CHS) de corte personalizado e três tipos de nós especializados; todos os membros são cortados em comprimentos específicos com base na curvatura da superfície, em vez de usar comprimentos padronizados. Os materiais básicos incluem tubos de aço sem costura e tubos de aço soldados de alta frequência, com especificações que variam de φ60×3,5 a φ219×10. Cenários de aplicação diferenciados para tipos de nós:

- Esferas ocas aparafusadas: Cascas cilíndricas de baixa curvatura e cascas reticuladas convencionais de dupla camada; montado no local usando parafusos, sem necessidade de soldagem no local.

- Esferas ocas soldadas: Estruturas de grande vão, cargas pesadas e casca grossa; apresentam nervuras de reforço anulares internas para resistir à deformação por esmagamento local.

- Nós de cubo em aço fundido: Especificamente para cúpulas curvas de camada única; utilizam conexões plug-in e oferecem o mais alto nível de padronização de componentes.

Fixadores associados: Os sistemas de esfera aparafusada usam parafusos de alta resistência padrão Grau 10.9, cabeças cônicas, placas de vedação e luvas; os sistemas de esfera soldada não possuem fixadores padrão, dependendo inteiramente de soldas de topo de penetração total com bordas chanfradas.

2.2 Sistemas de apoio diferenciados

O impulso do arco horizontal de uma concha reticulada é 3–5 vezes maior que o de uma estrutura espacial; a seleção incorreta do suporte pode levar diretamente ao colapso do telhado. Quatro tipos de suportes e seus cenários de aplicação:

- Suportes fixos articulados: Localizados nas esquinas do edifício; restringir o deslocamento horizontal vertical e bidirecional, suportar mais de 60% do impulso do arco do casco e permitir uma pequena rotação para aliviar o estresse.

- Suportes deslizantes unidirecionais: Deslizam no sentido circunferencial ou radial; projetado especificamente para liberar impulso térmico causado por diferenças sazonais de temperatura, evitando rachaduras devido à expansão e contração térmica.

- Suportes articulados de tração: Utilizados em locais costeiros ou abertos e expostos; resistir às forças negativas de sucção do vento e evitar que a concha reticulada seja levantada ou arrancada pelo vento.

- Suportes elásticos: Utilizados para locais com assentamento irregular de fundações ou para cascas reticuladas irregulares duplamente curvadas; adaptar-se à deformação da fundação para ajustar a distribuição de carga.

Acessórios de suporte: placas de base com 18–30 mm de espessura, nervuras de reforço laterais de 12–20 mm, parafusos de ancoragem embutidos Q355B e calços de nivelamento/antiderrapantes.

2.3 Medidas de Apoio para Subestrutura e Resistência ao Impulso

Os blocos isolados padrão não podem neutralizar o impulso externo gerado pela casca reticulada; portanto, é necessário um reforço direcionado. As fundações utilizam blocos de estacas isolados de concreto armado C30–C35, fundações em faixa ou blocos de estacas. Vigas de solo anti-elevação e pilares de contrapeso de concreto são instalados no exterior das fundações para restringir o deslocamento para fora. A tolerância de planicidade para placas de rolamento de aço embutidas é definida em ≤2 mm para garantir um deslizamento suave dos rolamentos.

2.4 Medidas de Apoio para Cobertura do Telhado e Estabilidade Lateral

O sistema de cobertura do telhado compreende três tipos: painéis de costura vertical de alumínio-magnésio-manganês para cascos curvos, vidro isolante temperado para cúpulas de iluminação natural e chapas de aço perfiladas com revestimento colorido para galpões de carvão fechados. Os membros estruturais secundários consistem inteiramente em terças de seção C e Z galvanizadas por imersão a quente, complementadas por tirantes de telhado e escoras de beiral. A estabilidade lateral é garantida por uma viga externa de concreto armado que contém o impulso geral do arco, juntamente com contraventamentos de aço adicionais nas extremidades da empena e entre os pilares para evitar deslocamento lateral nas extremidades.

2.5 Sistemas Integrados Anticorrosão, Resistentes ao Fogo e Proteção Contra Raios

- Anticorrosão: Espessura do revestimento galvanizado por imersão a quente ≥85μm para locais padrão no interior e ≥120μm para locais costeiros expostos à névoa salina; o reparo no local de galvanização danificada envolve jateamento abrasivo Sa2.5 seguido por um sistema de revestimento epóxi rico em zinco de três camadas.

- Resistência ao fogo: Os locais públicos são revestidos com revestimentos intumescentes resistentes ao fogo de película fina (classificados para resistência ao fogo de 0,5h a 2,0h); galpões de carvão industriais fechados não requerem revestimentos padrão resistentes ao fogo.

- Proteção contra raios: Os membros do cordão superior funcionam como uma malha natural de captação de raios, conectados às barras de reforço principais da fundação por meio de chumbadores para formar um circuito completo de aterramento; não são necessárias faixas adicionais de proteção contra raios.

Soluções prontas para implementar

1. Concha reticulada de esfera aparafusada de camada dupla:

Membros tubulares de aço + esferas aparafusadas + suportes articulados deslizantes unidirecionais + fundações em tiras resistentes ao impulso + revestimento de aço com revestimento colorido; ideal para galpões fechados de carvão seco e silos agregados; menor custo e menor período de construção.

2. Concha reticulada esférica de esfera soldada de camada dupla:

Tubos soldados de paredes espessas + esferas ocas soldadas reforçadas + suportes fixos resistentes à tensão + fundações de blocos de estacas + coberturas de alumínio-magnésio-manganês; adequado para cúpulas de grandes vãos em estádios e terminais de aeroportos; oferece a mais alta redundância contra cargas de vento e neve.

3. Concha reticulada de aço com nó de cubo de camada única:

Tubos circulares curvos padronizados + nós de cubo em aço fundido + suportes articulados leves + claraboia de vidro; adequado para átrios paisagísticos e pequenas salas de exposição; oferece apelo estético superior.

Principais vantagens práticas

1. Eficiência estrutural e relação custo-eficácia:

Para um vão de 100 m, o consumo de aço é 18% a 25% menor do que o de estruturas planas de camada dupla; o efeito arco da casca distribui naturalmente as cargas, eliminando a necessidade de futuros reforços estruturais.

2. Geometria curva versátil:

Capaz de formar telhados esféricos ou complexos com formas duplamente curvas; excede o limite econômico de 36 m de estruturas rígidas de portais e atende aos requisitos de aprovação para formas arquitetônicas exclusivas.

3. Drenagem natural e risco reduzido de vazamento:

A geometria curva fornece inclinação inerente para drenagem, eliminando a necessidade de camadas de preenchimento adicionais para criar uma inclinação e reduzindo os riscos de manutenção associados a vazamentos no telhado e acúmulos de água.

4. Alta estabilidade sob condições extremas:

Como uma estrutura altamente estaticamente indeterminada, ela supera todas as estruturas planas de aço na resistência a ventos de escala Beaufort 12, nevascas e atividades sísmicas regionais.

5. A construção modular reduz os riscos de alta altitude:

Suporta montagem integrada no solo seguida de elevação hidráulica; reduz o trabalho em grandes altitudes em 70%, diminuindo assim a taxa de acidentes de segurança no local.

6. Baixos custos de operação e manutenção do ciclo de vida:

Seções ocas circulares uniformes facilitam a remoção e inspeção de ferrugem; o telhado curvo permite que a água da chuva e a poeira deslizem naturalmente, reduzindo pela metade a frequência de limpeza.

Análise Comparativa com Produtos Concorrentes

5.1 Diferenças estruturais de comportamento

As estruturas rígidas do portal sofrem apenas flexão plana e unidirecional; os custos aumentam quando os vãos excedem 36 m e eles não podem formar formas curvas. As estruturas espaciais planas dependem puramente da tensão e compressão espacial, sem impulso do arco horizontal; adaptá-los a superfícies curvas requer numerosos componentes não padronizados, aumentando os custos em mais de 40%. As estruturas de treliça de aço de longo vão utilizam ação de arco espacial bidirecional, tornando-as naturalmente adequadas para superfícies curvas e oferecendo vantagens de custo significativas para vãos ultragrandes.

5.2 Diferenças de construção e gabinete

As estruturas espaciais geralmente exigem montagem peça por peça em altura, limitando a flexibilidade do local; as cascas de treliça de aço permitem a escolha de quatro métodos de construção, incluindo técnicas de deslizamento rotacional adequadas para espaços confinados. No que diz respeito ao invólucro, a curvatura da treliça de aço alinha-se perfeitamente com os painéis de alumínio-magnésio-manganês e o vidro curvo, eliminando as tensões de torção nos painéis do telhado e reduzindo o risco de fissuras futuras.

5.3 Diferenças no tratamento anticorrosivo

Os membros estruturais consistem inteiramente em tubos circulares sem costura, eliminando as "zonas mortas" de retenção de sujeira encontradas em cantoneiras ou canais de aço; isso garante cobertura completa durante aplicações de galvanização e revestimento por imersão a quente, prolongando a vida útil anticorrosiva em ambientes costeiros em 8 a 12 anos em comparação com estruturas espaciais planares. Fluxo de trabalho de processamento padronizado por categoria

6.1 Fluxo de trabalho de processamento principal para estruturas espaciais de esfera aparafusada de camada dupla

1. Usinagem de precisão de esferas aparafusadas: Placa forjada de aço redondo → Acabamento em torno de superfície esférica → Perfuração e rosqueamento em múltiplas estações em ângulos/curvaturas específicos → Inspeção de partículas magnéticas (MPI) para rachaduras internas → Galvanização por imersão a quente.

2. Usinagem de precisão de membros: Corte CNC de tubos de aço no comprimento desejado → Usinagem de cabeças cônicas → Soldagem circunferencial de CO2 com penetração total em ambas as extremidades → Teste ultrassônico (UT, Grau II) em 20% dos membros críticos → Jateamento (Sa 2.5) para remoção de ferrugem → Galvanização por imersão a quente.

3. Processamento de acessórios: têmpera, revenido e inspeção de parafusos de grau 10.9; galvanização simultânea de buchas e parafusos de fixação para garantir tolerâncias de ajuste de rosca.

4. Pré-montagem de fábrica: Montagem de gabarito de montagem curvo em escala 1:1 → Montagem experimental de unidades em forma de leque → Verificação da elevação esférica e profundidade de inserção dos parafusos → Ajuste de membros não padronizados.

5. Embalagem zonal: Embalagem categorizada com base na numeração circunferencial e radial → Marcação da sequência de montagem no local.

6. Instalação no local: Nivelamento dos suportes → Montagem da grade do banzo inferior → Instalação das almas e fechamento do banzo superior → Aperto final dos parafusos de alta resistência → Retoque de galvanização e revestimento ignífugo.

6.2 Fluxo de trabalho especializado para estruturas espaciais de esferas soldadas de camada dupla

Estampagem de hemisférios de chapa de aço → Biselamento → Montagem de nervuras anulares internas de reforço → Soldagem por arco submerso (SAW) para fechamento de esferas → Inspeção de solda 100% UT (Grau II) → Retificação e galvanização de esferas; soldagem chanfrada de penetração total no local de membros em esferas, com inspeção e aceitação de cada solda.

6.3 Fluxo de trabalho especializado para estruturas espaciais de nó central de camada única

Fundição de precisão de nós de aço fundido → Usinagem de ranhuras de conexão multidirecionais → Fresamento de extremidades curvas de tubos → Montagem experimental em unidade de fábrica → Galvanização geral; montagem no local por meio de inserção e travamento de parafuso – não é necessário trabalho a quente ou soldagem no local.

6.4 Fluxo de trabalho de processamento padronizado para suportes

Corte CNC de placas de base e placas de reforço → Biselamento, montagem e soldagem → Fresamento de precisão de superfícies deslizantes → Inspeção de solda → Galvanização de chumbadores e embalagem do conjunto completo.

Parâmetros abrangentes de desempenho em inglês

7.1 Parâmetros Geométricos de Barras e Ligações

Especificação de tubo de aço comum: φ60×3,5, φ76×4, φ89×4, φ114×4, φ140×6, φ159×8, φ180×10, φ219×10

Espaçamento de grade convencional: 1,5m ~ 3,5m para cascas de treliça esféricas e cilíndricas

Tolerância de usinagem de membros: Desvio de comprimento total ± 1,0 mm, linearidade ≤ L/1000

Nó esférico aparafusado: Diâmetro φ120~φ400mm, espessura da parede 12~20mm, tolerância do ângulo do furo do parafuso ±15′

Nó esférico oco soldado: Diâmetro φ200~φ500mm, espessura da parede 14~22mm com anel de reforço interno

Placa de base de suporte: 18 ~ 30 mm de espessura, placa de reforço 12 ~ 20 mm, material do parafuso de ancoragem Q355B

7.2 Tabela de Propriedades Mecânicas dos Materiais

7.3 Parâmetros de amplitude e suporte de carga

Extensão econômica de estrutura de camada única: 15m ~ 60m

Extensão econômica de estrutura esférica aparafusada de camada dupla: 30m ~ 100m

Extensão máxima da estrutura esférica soldada de camada dupla: 60m ~ 200m

Índice de carga do telhado: Carga morta 0,35~0,90kN/㎡, carga viva 0,5~1,2kN/㎡; galpão de carvão fechado com carga viva de até 2,5kN/㎡

Controle de deformação de temperatura: As carcaças cilíndricas ultralongas devem adotar suportes deslizantes unidirecionais para liberar o impulso do arco de temperatura

7.4 Padrões de Inspeção de Solda

Bolted spherical pipe circumferential weld: Grade 2 weld, 20% UT ultrasonic inspection for key members, 100% inspection for national key projects

Solda de topo esférica soldada: Solda de grau 2 de penetração total, inspeção 100% UT para carcaças treliçadas de carga pesada

7.5 Índice Técnico Anticorrosão e à Prova de Fogo

Galvanização por imersão a quente de fábrica: ≥85μm para áreas interiores, ≥120μm para áreas costeiras de névoa salina

Padrão de reparo no local: Jateamento de areia Sa2.5, espessura total de filme seco ≥120μm para sistema de pintura de três camadas

Duração da resistência ao fogo: 0,5h/1,0h/1,5h/2,0h para revestimento à prova de fogo de camada fina de edifícios públicos

7.6 Controle de precisão de instalação no local

Viga anelar e desvio do eixo de suporte ≤±5mm, desvio de elevação de suporte ≤±3mm

Desvio de altura dos suportes adjacentes ≤2mm, desvio geral de elevação do casco ≤1/1000 da altura do projeto

7.7 Referência de Consumo de Aço do Projeto (Área de Projeção)

Cúpula de iluminação natural de camada única: 10~20kg/㎡

Invólucro cilíndrico convencional de camada dupla: 20~33kg/㎡

Concha de treliça de carvão fechada de camada dupla: 33 ~ 55kg/㎡

Métodos de instalação no local correspondentes às condições do projeto

Os esquemas de instalação para estruturas de estrutura treliçada de aço de longo vão são selecionados com base nas condições do local para enfrentar desafios como espaço limitado e restrições de acesso de guindaste:

1. Montagem a granel em alta altitude: Adequado para locais dispersos de pequena extensão, sem necessidade de grandes equipamentos de elevação

2. Montagem do bloco: Divida a carcaça em blocos em forma de leque, monte no chão e levante separadamente

3. Levantamento hidráulico geral: preferido para locais internos de grande extensão, minimiza os riscos de operação em alta altitude

4. Instalação deslizante rotativa: Adequado para locais costeiros estreitos com raio de giro limitado do guindaste

Perguntas frequentes

Q1 Como faço para escolher rapidamente entre estruturas de casca de treliça de aço de camada única e camada dupla?

Para vãos ≤60m em áreas não costeiras sem acúmulo de neve e com altos requisitos de iluminação natural, é preferível uma estrutura treliçada de nó central de camada única (custo 30% menor). Para vãos >60m, ou em cenários costeiros, com muita neve ou com cargas pesadas (armazenamento de materiais), uma estrutura treliçada de camada dupla é obrigatória para evitar instabilidade de flambagem local associada a estruturas de camada única.

Q2 Os suportes deslizantes podem ser omitidos para cascas treliçadas?

Não. Para cascos de canos com mais de 45 m de comprimento ou cúpulas com mais de 50 m de diâmetro, a deformação térmica gera forças de impulso internas que excedem em muito a capacidade de suporte de carga do aço; a omissão dos suportes deslizantes causaria diretamente flexão ou fratura do membro.

Q3 O corte ou perfuração secundária pode ser realizado no local após a galvanização por imersão a quente?

Corte ou perfuração secundária são proibidos. Todas as localizações dos furos e comprimentos dos membros são pré-fabricados na fábrica, sendo apenas a montagem aparafusada realizada no local; o corte danifica o revestimento galvanizado – que não pode ser totalmente reparado – reduzindo significativamente a vida útil da estrutura resistente à corrosão.

Q4 Qual é a diferença nos custos de O&M de longo prazo entre estruturas treliçadas de aço e estruturas espaciais?

Para o mesmo vão, a superfície curva de uma estrutura treliçada oferece capacidades superiores de autolimpeza, reduzindo os custos anuais de limpeza do telhado em 45%. Além disso, os membros submetidos a carga axial não sofrem flexão induzida por fadiga, eliminando a necessidade de reforço estrutural dentro de 30 anos; portanto, o desempenho de O&M é muito superior ao das estruturas de espaços planos.

Vantagens do serviço HAISHENG

1. Seleção e projeto estrutural inicial: Os serviços de pré-venda incluem o fornecimento de desenhos especializados e gratuitos para layouts de rolamentos e reforço de vigas circulares - com base em parâmetros locais de vento/neve, intensidade sísmica e condições geológicas - para evitar erros de projeto em relação à resistência ao empuxo lateral da fundação.

2. Documentação bilíngue abrangente: Fornecimento de documentação completa em inglês e chinês – incluindo relatórios de materiais, relatórios de testes ultrassônicos (UT) para soldas, certificados de galvanização e cálculos estruturais de instalação – para atender diretamente aos requisitos de supervisores estrangeiros e desembaraço aduaneiro.

3. Embalagem protetora para transporte transfronteiriço: Os nós esféricos são embalados individualmente em plástico bolha; membros delgados são agrupados em racks de aço com protetores de canto; e todos os itens apresentam embalagens seladas e resistentes à névoa salina, adequadas para frete marítimo.

4. Orientação técnica remota bilíngue 24 horas por dia, 7 dias por semana: suporte de vídeo em tempo real cobrindo o nivelamento de rolamentos deslizantes, aperto de parafusos escalonado e emenda de viga anelar.

5. Cobertura de garantia abrangente: Garantia estrutural de 5 anos para os membros principais; garantias anticorrosivas para o revestimento galvanizado por imersão a quente (15 anos para zonas interiores, 8 anos para zonas costeiras); e disponibilidade vitalícia de peças sobressalentes para nós de conexão.
