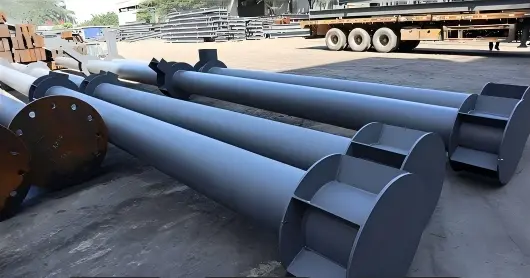

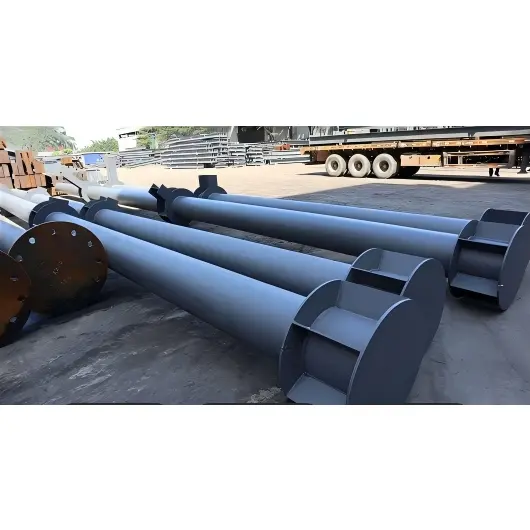

Coluna circular de tubo de aço oco

Essas colunas apresentam um perfil cilíndrico liso e reto e uma seção transversal anular que garante distribuição uniforme de carga e capacidade de carga axial superior. Eles transferem efetivamente cargas da superestrutura para a fundação e são adequados para suporte vertical em diversas aplicações, incluindo estruturas de aço leves e pesadas, arquitetura paisagística, estádios, passarelas, plantas industriais e edifícios pré-fabricados. Eles vêm completos com os componentes de conexão necessários, como placas de base, placas de reforço, placas de conexão e parafusos de alta resistência.

Definição e configuração do produto

I. Definição Básica de Colunas de Tubo Circular

A coluna circular de tubo de aço oco é um componente de suporte de carga vertical com uma seção transversal circular oca. Construídas principalmente a partir de tubos de aço circulares sem costura ou soldados, essas colunas são amplamente utilizadas em edifícios com estrutura de aço, projetos municipais, pontes e estádios, onde suportam principalmente compressão axial, momentos fletores e momentos de torção.

1. Atributos principais

Material: Predominantemente aço estrutural carbono e aço baixa liga; acabamentos galvanizados, revestimentos anticorrosivos ou aço inoxidável estão disponíveis para ambientes externos ou corrosivos.

Características da seção transversal: Definidas pelo diâmetro externo (D) e espessura da parede (t); o formato circular oco garante distribuição uniforme da carga em todas as direções, excelente resistência à torção e compressão e concentração mínima de tensões.

Processo de Fabricação: Disponíveis como colunas de tubos sem costura (laminadas integralmente, oferecendo alta capacidade de carga) ou colunas de tubos soldados (formadas por laminação e soldagem de placas de aço, oferecendo menor custo).

2. Principais cenários de aplicação

Tubos centrais para edifícios super-altos, locais de grandes vãos (centros de exposições/estádios), estações ferroviárias de alta velocidade, coberturas, plantas industriais, pilares de pontes, postes de guarda-corpo municipal, colunas de paisagem, etc.

Notação padrão: φ Diâmetro Externo × Espessura da Parede × Comprimento; por exemplo, φ219 × 8 × 6000 (diâmetro externo 219 mm, espessura da parede 8 mm, comprimento da coluna 6 m).

II. Configuração do conjunto de coluna de seção circular oca (CHS)

Um sistema completo que compreende o corpo principal da coluna circular de tubo de aço oco, conexões de extremidade superior e inferior, acessórios de conexão e componentes auxiliares. Ele é categorizado em cinco módulos principais com base na localização: corpo do pilar, base/fundação do pilar, conexão do topo do pilar, conexão viga-coluna e acessórios auxiliares.

1. Corpo da coluna (componente principal)

Tubo circular principal: O diâmetro do tubo, a espessura da parede e o material são selecionados com base nos requisitos de carga; colunas extralongas podem ser fabricadas em segmentos, equipados com juntas para emenda (conexões flangeadas, soldadas ou plug-in).

Estruturas de reforço (obrigatórias para aplicações de carga pesada ou arranha-céus):

Anéis de reforço internos e nervuras de reforço longitudinais: Para evitar empenamento local da parede do tubo.

Redução de cintura / Seção de transição de diâmetro: Transição utilizando tubos circulares de diâmetro variável quando as cargas diferem entre as seções superior e inferior.

2. Conjunto da base da coluna (conecta-se à fundação; determina a estabilidade geral)

Um conjunto completo de suporte de carga para a parte inferior da coluna CHS; existem duas formas comuns:

1) Tipo de parafuso de ancoragem embutido (mais comum)

·Placa de base: Chapa de aço espessa circular ou quadrada, totalmente soldada ao corpo da coluna.

·Parafusos de ancoragem: Vários parafusos de ancoragem de alta resistência embutidos na fundação de concreto.

·Acessórios: Porcas, arruelas, calços de nivelamento e material de rejunte (para rejuntamento secundário para nivelar e fixar a base).

2) Base de encaixe tipo inserção (base em copo)

·Caixa de concreto (copo) + seção de pilar inserida + concreto envolvente compactado ou concreto de agregados finos; comumente usado em engenharia municipal e construção de pontes.

3. Conjunto superior da coluna (transfere força e suporta a superestrutura)

Selecionado com base no tipo de componentes da superestrutura:

·Placa superior da coluna: Placa tampa que veda a parte superior, protege o interior do tubo e transfere cargas de cima.

· Assento / Flange de conexão superior da coluna: Usado para conectar tubos circulares superiores, treliças ou suportes de estrutura espacial. ·Tampas de postes (para paisagismo/guarda-corpos): Decorativas e resistentes às intempéries; disponível em formatos esféricos, planos e cônicos.

4. Juntas de ligação viga-coluna / tubo a tubo (acessórios para transferência lateral de carga)

Acessórios padrão para conectar colunas de tubos circulares a vigas de aço, membros secundários e colunas de tubos adjacentes:

·Mísulas / placas circunferenciais: soldadas ao corpo do tubo para suportar vigas de aço.

·Flanges de ligação / abraçadeiras: Para unir tubos do mesmo diâmetro ou transitar entre diâmetros diferentes (reduzindo juntas).

·Parafusos de alta resistência, placas de suporte para soldagem e placas de conexão: Para fixação e reforço de juntas.

5. Componentes auxiliares (instalação, proteção e manutenção)

·Acessórios de elevação: olhais de elevação, anéis de elevação (instalados de fábrica para facilitar a elevação no local).

·Proteção anticorrosiva: Primer, camada intermediária e acabamento/revestimento galvanizado por imersão a quente; vedação anticorrosiva (tampas para evitar entrada de água e ferrugem).

·Auxiliares de instalação: Suportes de posicionamento, suportes temporários, macacos superiores ajustáveis ​​(para alinhamento e fixação temporária durante a instalação).

III. Exemplos de configurações de montagem comuns

1.Coluna de tubo circular de fábrica padrão: Tubo circular principal + placa de base + parafusos de ancoragem + calços de nivelamento + tampa superior + mísula de corpo de tubo + parafusos de alta resistência + revestimento anticorrosivo + talão de elevação.

2. Poste de guarda-corpo de estrada municipal: Tubo circular principal + flange de base embutida / pedestal de concreto + tampa superior decorativa + braçadeira de conexão de guarda-corpo / placa de talão + revestimento anticorrosivo galvanizado.

3. Coluna de tubo circular segmentada com estrutura de aço de alto nível: Tubos circulares segmentados + flanges de emenda / juntas soldadas + anéis de reforço internos + conjunto de parafuso de ancoragem embutido + placa de conexão viga-coluna anular + sistema anticorrosivo abrangente.

4. Breve resumo

·Definição: Um membro de suporte de carga vertical feito de tubo de aço circular oco; apresenta excelentes propriedades mecânicas e amplas aplicações. ·Lógica do Sistema: Corpo da coluna + conjunto de conexão base + conjunto de conexão superior + acessórios de conexão lateral + acessórios anticorrosivos/elevação; configurações completas são selecionadas com base nas cargas do projeto e nos cenários de aplicação.

Quais são as principais vantagens das colunas circulares de tubos de aço ocos?

1. A seção transversal circular garante distribuição uniforme de tensão, alta resistência à compressão axial e excelente estabilidade torcional.

2. A aparência simplificada é minimalista, mas impressionante, melhorando o apelo estético geral da estrutura.

3. A baixa resistência ao vento oferece desempenho superior ao vento para aplicações externas.

4. A natureza leve simplifica o levantamento e a instalação, resultando em alta eficiência de construção.

5. Ambas as superfícies internas e externas podem ser tratadas para resistência à corrosão, garantindo durabilidade contra umidade e longa vida útil.

6. Especificações abrangentes disponíveis; altura, placas de conexão e peças embutidas podem ser personalizadas para atender a vários cenários arquitetônicos.

Em comparação com colunas de aço de seção H e colunas de seção oca quadrada/retangular, quais são as principais características distintivas das colunas de tubo circular?

I. Vantagens da Mecânica Estrutural

1. Suporte de carga omnidirecional equilibrado e desempenho de torção superior: O momento de inércia é consistente em todas as direções (sem distinção entre eixos fortes e fracos), oferecendo muito melhor adaptabilidade a cargas de vento, torção sísmica e cargas excêntricas do que seções H ou tubos quadrados. Eles são a escolha preferida para locais de grandes vãos, estruturas imponentes e projetos costeiros sujeitos a ventos fortes. Em contraste, tubos quadrados e seções H apresentam eixos fracos e fraquezas significativas em relação à torção lateral.

2. Maior capacidade de carga compressiva e resistência à flambagem local para a mesma quantidade de aço: Sob compressão axial, a tensão é distribuída uniformemente pela parede circular do tubo. Para uma determinada área de seção transversal, a capacidade de carga segue a ordem: tubo circular > tubo quadrado > seção H de aço. Colunas para serviços pesados ​​podem ser mais leves para reduzir custos, economizando aço e diminuindo o peso próprio.

3. Menor coeficiente de resistência ao vento: A forma circular aerodinâmica resulta em um coeficiente de forma de carga de vento de aproximadamente 0,8, comparado a 1,3 para tubos quadrados e mais de 1,5 para aço de seção H. Isto reduz significativamente as cargas de vento em colunas altas, passarelas externas, suportes de energia eólica e pilares de cobertura, reduzindo assim os custos de ancoragem de fundações.

II. Características distintivas em fabricação e construção

1. Projeto de junta simplificado e conexões flexíveis entre viga e pilar: Vigas de aço podem se conectar a seções ocas circulares (CHS) em qualquer ângulo em toda a circunferência de 360°, evitando as restrições de ângulos retos de tubos quadrados ou alinhamentos de flange de viga H; isso oferece vantagens claras para cenários que envolvem vigas inclinadas, treliças radiais e interseções de vigas multidirecionais. Mísulas anulares padronizadas e conectores de fixação facilitam a montagem.

2. Emenda segmentada conveniente: Suporta soldagem de topo de circunferência total (com chanfros internos/externos) e conexões de flange. As soldas circunferenciais em tubos circulares distribuem a tensão uniformemente, ao contrário dos tubos quadrados, que são propensos à concentração de tensão nos cantos, ou das vigas H, que exigem alinhamento preciso de flanges e almas, resultando em tolerâncias de fabricação mais altas.

3. Levantamento de peso equilibrado: A distribuição uniforme do peso elimina riscos de carga excêntrica ou tombamento durante o içamento.

III. Características distintivas em proteção e manutenção contra corrosão

1. Área de superfície otimizada para proteção contra corrosão: Para uma determinada área de seção transversal, a área de superfície externa segue a ordem: Tubo Circular < Tubo Quadrado/Retangular < Viga H. Isto reduz o volume de tinta ou material de galvanização por imersão a quente necessário, reduzindo custos. A ausência de arestas vivas ou “zonas mortas” evita acúmulos de tinta ou manchas perdidas, garantindo durabilidade superior em ambientes externos corrosivos.

2. Sem "zonas mortas" para acúmulo de água ou poeira: Ao contrário das ranhuras superiores dos tubos quadrados ou dos canais de flange das vigas H - que tendem a reter a água da chuva e a poeira, levando à corrosão - a superfície curva dos tubos circulares permite que a água da chuva escoe naturalmente, prolongando significativamente a vida útil das colunas municipais externas e dos pilares paisagísticos.

4. Recursos distintivos em estética arquitetônica e cenários de aplicação

1. Design decorativo integrado: O perfil curvo é adequado para arquitetura paisagística, montantes de parede cortina e fachadas de salas de exposição. Ele acomoda tampas de colunas esféricas e elementos decorativos curvos, combinando suporte de carga estrutural com estética arquitetônica - enquanto tubos quadrados e vigas H muitas vezes parecem totalmente industriais.

2. Adequação para espaços confinados: Oferece um diâmetro externo menor para a mesma capacidade de carga, proporcionando vantagens distintas para roteamento de utilidades, colunas decorativas internas e suportes compactos de equipamentos. V. Compensações de custos (alavancando a diferenciação: pontos fracos versus pontos fortes)

Pontos fracos: Para cargas ultrapesadas e colunas de estrutura densamente espaçadas, as vigas H oferecem melhor custo-desempenho. Principais cenários de aplicação: Estruturas altas, vãos longos, carregamento multidirecional, locais expostos/propensos ao vento e funções estrutural-decorativas integradas; seções ocas circulares (CHS) oferecem um menor custo total do ciclo de vida nessas áreas.

VI. Resumo do Posicionamento Diferenciado

Vigas H: Concentre-se em estruturas densamente espaçadas e de vários andares. Tubos quadrados: Foco em plantas industriais regulares e de pequeno porte. Colunas de seção circular oca (CHS): foco em projetos de vão longo, arranha-céus, carregamento multidirecional e estrutura paisagística integrada; eles estabelecem uma vantagem de mercado insubstituível através da resistência à torção, baixa resistência ao vento e facilidade de proteção contra corrosão.

Fluxo de trabalho de processamento ponta a ponta para coluna circular de tubo de aço oco

I. Classificação do Produto

1. Colunas CHS sem costura: Produzidas por meio de processamento profundo de tubos de aço sem costura acabados; normalmente usado para diâmetros pequenos a médios e colunas de suporte de carga de alta precisão (φ60–φ630).

2. Colunas CHS Laminadas e Soldadas: Produzidas pela laminação de chapa de aço em um cilindro seguida de soldagem longitudinal e/ou circunferencial; usado para colunas de grande diâmetro e cargas pesadas (o método padrão para colunas extragrandes >φ630).

II. Etapas de processamento padrão (processos downstream compartilhados para ambos os tipos)

Processo 1: Inspeção de matéria-prima e layout de corte

1. Tubo sem costura: Inspeção de entrada de material, diâmetro externo, espessura da parede e relatórios de detecção de falhas; corte no comprimento certo usando serras CNC ou cortadores de plasma.

2. Tubo laminado/soldado: detecção de falhas de entrada e nivelamento de placas de aço; Corte CNC na largura desenvolvida e biselamento.

As tolerâncias para contração de soldagem e usinagem são incluídas durante o corte.

Processo 2: Laminação e Conformação (Específico somente para CHS laminado/soldado)

1. Placa de aço enrolada em um cilindro usando uma dobradeira de placa de três rolos; bordas alinhadas e fechadas.

2. Soldagem por pontos para fixação; ajuste de circularidade e desalinhamento de bordas (desalinhamento ≤ 10% da espessura da parede).

Processo 3: Soldagem das Costuras do Corpo do Tubo Principal

1. Soldagem de costura longitudinal: Soldagem automática por arco submerso (SAW) - formando cordões internos e externos - para a costura longitudinal do tubo laminado;

2. Pós-soldagem: Inspeção visual dos cordões de solda → Ensaio Ultrassônico (UT) (inspeção 100% para soldas Grau I);

3. Soldagem de topo circunferencial para emenda multissegmento de colunas longas: Também utiliza SAW de dupla face e NDT (testes não destrutivos).

Processo 4: Arredondamento e Endireitamento de Tubos Circulares

Tubos laminados e soldados sofrem deformações de soldagem significativas; uma máquina de arredondamento hidráulica especializada é usada para corrigir arredondamento e retilineidade, controlando a ovalidade para ≤D/1000; tubos sem costura requerem apenas pequenos ajustes de endireitamento.

Processo 5: Biselamento final e usinagem de face final (processo crítico)

Torno CNC / Fresamento de extremidade:

· Fresar ambas as extremidades do tubo e cortar chanfros de soldagem, garantindo a perpendicularidade da face final;

· Para colunas que requerem conexões de flange, usine com precisão um registro (espigão) na extremidade do tubo para garantir um encaixe plano e nivelado com o flange.

Processo 6: Montagem e soldagem de componentes de extremidade de coluna

1. Montagem da placa de base da coluna: Disposição e montagem das placas de base quadrada/circular e nervuras de reforço, seguida de soldagem por pontos para posicionamento;

2. Placa superior da coluna e tampa final: Soldagem de costura completa da tampa final para vedar a abertura do tubo e evitar a entrada de água;

3. Mísulas / Placas Lug / Placas de conexão anulares: Disposição conforme desenhos, montagem em torno da circunferência do tubo e fixação via soldagem por pontos;

4. Anéis de reforço internos (para colunas altas de carga pesada): Içamento segmentado e instalação de placas de reforço anulares internas, fixadas por soldagem por pontos internos.

Processo 7: Soldagem de componentes em todas as posições

1. Nervuras e consolos da placa de base: Soldados por soldagem com proteção a gás ou soldagem por arco submerso (SAW);

2. Soldas de juntas críticas: Submetidas a testes não destrutivos UT de acordo com os requisitos do projeto.

Processo 8: Correção do Produto Acabado e Perfuração

1. Correção da deformação da soldagem e da retilineidade da coluna usando uma combinação de aquecimento por chama e métodos mecânicos;

2. Perfuração CNC de furos para parafusos e linhas de serviços públicos nos locais necessários. Processo 9: Remoção de ferrugem e tratamento anticorrosivo

1. Jateamento até grau Sa2.5 para remover carepa e ferrugem;

2. Revestimento: Primer + demão intermediária + acabamento; prossiga para o processo de galvanização por imersão a quente, se necessário.

Processo 10: Numeração, Inspeção, Embalagem e Remessa do Produto Acabado

1. Marque o ID do componente, linhas de grade e níveis de elevação;

2. Inspeção abrangente de dimensões, soldas e revestimento anticorrosivo antes do armazenamento.

III. Comparação dos dois processos

1. Colunas de tubos de aço ocos circulares sem costura: Curto tempo de processamento, sem soldas longitudinais, excelente integridade estrutural; entretanto, o diâmetro do tubo é limitado e os custos de aquisição para diâmetros grandes são elevados.

2. Colunas de tubos circulares laminados e soldados: Capazes de diâmetros ultragrandes com espessura de parede totalmente personalizável; envolve etapas adicionais de laminação e soldagem longitudinal, mas oferece custos mais baixos para componentes de grande escala.

4. Personalização especializada (colunas de tubos mega circulares para edifícios altos)

1. Para pilares preenchidos com concreto: Os furos de rejuntamento e ventilação são pré-reservados nas extremidades dos tubos;

2. Colunas de tubos circulares de diâmetro variável: Fabricadas por laminação e soldagem de uma seção de transição cônica (redutor) para conectar diferentes diâmetros.

Principais parâmetros de desempenho para colunas de seção circular oca (CHS)

I. Especificações geométricas

1. Designação

Formato: ϕD × t × L

·D: Diâmetro externo (mm); os tamanhos comuns incluem φ89, 114, 165, 219, 273, 325, 426, 530, 630, 720, 820, 920, 1020...

·t: Espessura da parede (mm); 4–50 mm

·L: Comprimento de corte padrão; normalmente 6m/9m/12m; comprimentos extralongos obtidos através de emenda segmentada

2. Tolerâncias Dimensionais

1. Ovalidade: ≤ D/1000

2. Linearidade do corpo da coluna: Dentro de L/1000

3. Perpendicularidade da face final: ≤ t/10

II. Propriedades mecânicas do material (graus principais: Q235B/Q355B)

O Q355NL é selecionado para aplicações de baixa temperatura devido à sua resistência ao impacto de baixa temperatura.

III. Principais parâmetros estruturais

1. Características da seção transversal (superiores aos tubos quadrados/vigas H para o mesmo peso)

· O raio de giração é uniforme em todas as direções; nenhuma distinção entre eixos fortes e fracos;

· Coeficiente de resistência ao vento: μ ≈ 0,8 (vs. 1,3 para tubos quadrados/retangulares e 1,5 para vigas H); baixo impacto de carga de vento

1. Vantagem de compressão: Alto coeficiente de estabilidade de compressão axial; a capacidade de carga excede a de pilares retangulares para a mesma área de seção transversal

2. Resistência torcional: O momento polar de inércia para seções circulares é significativamente maior do que para seções não circulares; excelente desempenho sísmico e resistência a cargas excêntricas

4. Desempenho de soldagem e END (ensaios não destrutivos)

1. Soldas Longitudinais/Circunferenciais (Grau I): 100% Teste Ultrassônico (UT); Soldas grau II: 20% de verificação pontual UT;

2. A resistência à tração da solda não é inferior ao valor padrão do metal base. V. Especificações anticorrosivas

1. Grau de remoção de ferrugem por jateamento: Sa2.5 (Padrão Nacional);

2. Sistema de revestimento padrão: Primer + Revestimento intermediário + Acabamento; espessura total do filme seco: 80–160 μm;

3. Galvanização por imersão a quente: Espessura do revestimento de zinco ≥85 μm; projetado para ambientes corrosivos costeiros.

VI. Especificações da coluna tubular preenchida com concreto (CFT)

1. Classes de concreto normalmente usadas para preenchimento: C30, C40 ou C50;

2. Ação sinérgica de suporte de carga entre tubo de aço e concreto; a capacidade total de suporte de carga axial aumentou 2–3 vezes; comumente usado em estruturas super-altas.

VII. Especificações de instalação e conexão

1. Conexão de flange: Utiliza parafusos de alta resistência grau 8.8 ou 10.9;

2. Placa de base da coluna: Espessura da placa 16–60 mm; equipado com chumbadores embutidos (M20–M64).
