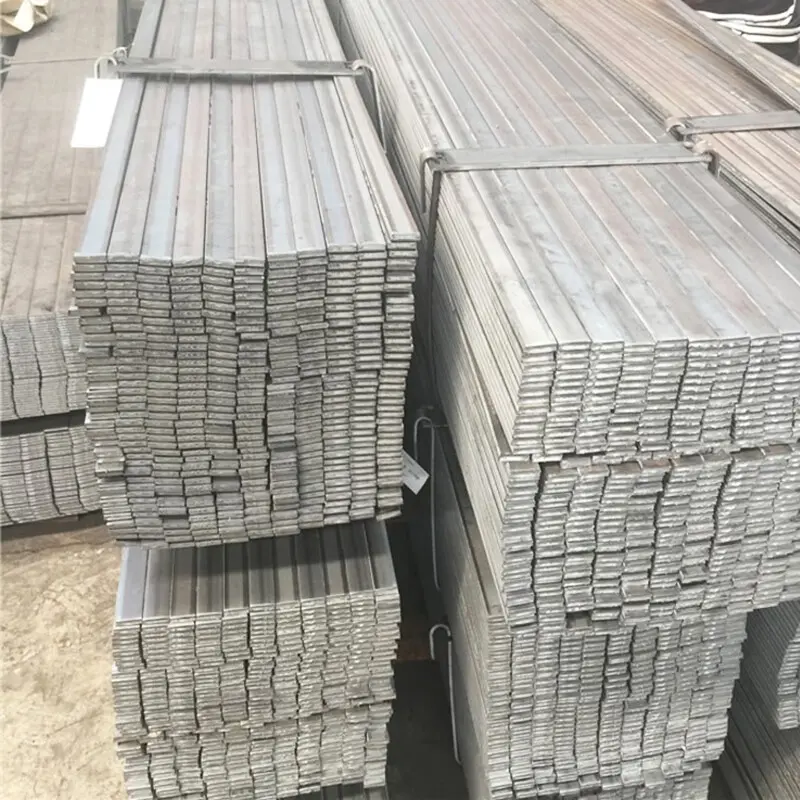

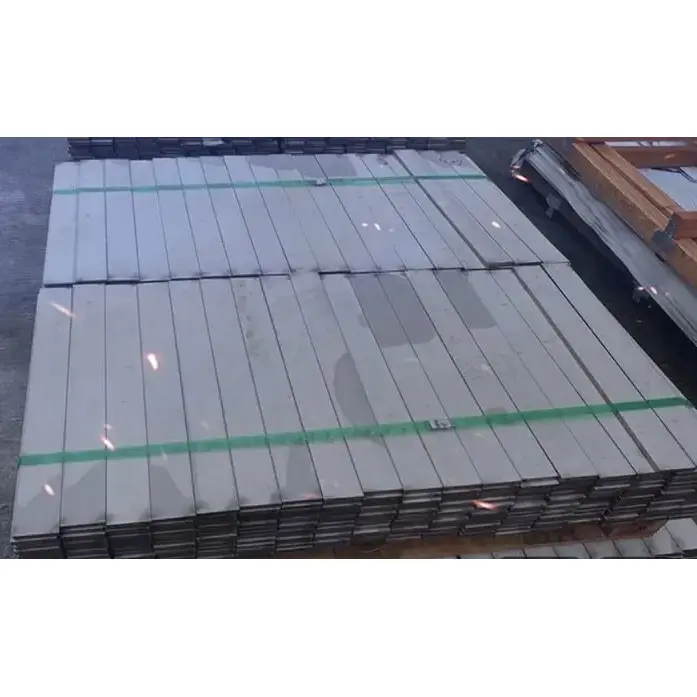

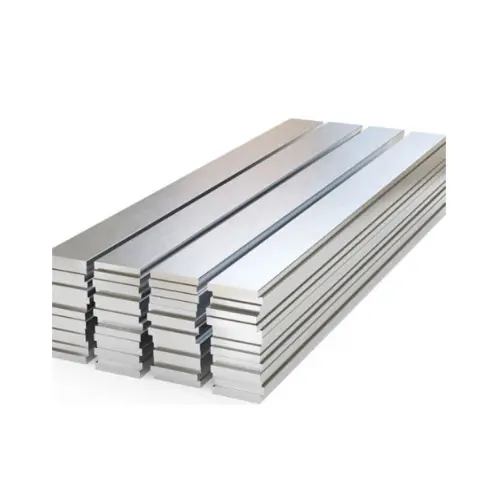

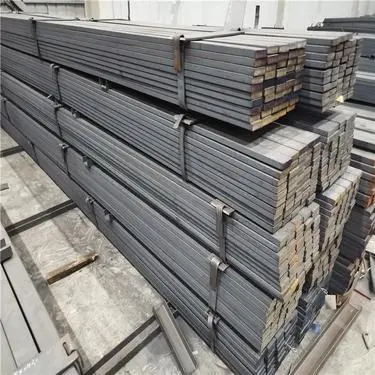

As barras planas de aço laminadas a quente para construção apresentam seção transversal retangular com bordas arredondadas. Eles atendem ao padrão GB/T 704-2016 e são feitos principalmente de aço Q235B ou Q355B. As especificações variam de 12 a 300 mm de largura e 3 a 60 mm de espessura, com comprimentos padrão de 6m, 9m ou 12m.
1. A seção transversal é um retângulo longo e plano onde a largura excede significativamente a espessura. Oferece resistência moderada à flexão e rigidez lateral com um eixo de suporte de carga claro, tornando-o ideal para aplicações que envolvem cargas unidirecionais, amarrações de tensão e fixação.
2. Normalmente feito de aço estrutural de carbono, o material é uniforme e resistente. Ele funciona de forma estável sob cargas estáticas e dinâmicas menores e é resistente à fratura frágil.
3. Oferece baixo peso próprio em relação à sua seção transversal e alta eficiência de utilização de material; quando usado como conectores ou amarrações de tensão, reduz efetivamente a carga estrutural geral.
1. As superfícies planas e bordas uniformes garantem excelente ajuste, permitindo instalação nivelada contra componentes estruturais. É adequado para aplicações como braçadeiras, faixas de borda, reforço e amarrações de tensão.
2. Seu perfil esbelto e formato simples permitem uma disposição flexível, tornando-o adaptável a áreas irregulares e espaços de construção apertados.
3. Uma ampla gama de especificações modulares – oferecendo diversas combinações de largura e espessura – permite a personalização no local e garante alta versatilidade.
1. Apresenta excelente desempenho em processamento a quente e a frio. Pode ser facilmente cortado, perfurado, dobrado, laminado, soldado e estampado sem a necessidade de máquinas complexas. 2. Diversos métodos de conexão: Principalmente unidos por meio de soldagem sobreposta ou soldagem de topo, mas também podem ser fixados com parafusos ou rebites; a fabricação conjunta é simples.
3. Os comprimentos podem ser cortados conforme necessário com desperdício mínimo de material; o processamento de peças pequenas ou de formato irregular é conveniente.
1. A superfície laminada a quente retém carepa de laminação; tratamentos como galvanização por imersão a quente, galvanização a frio, pintura ou escurecimento podem ser aplicados. Uma vez tratado para resistência à corrosão, é adequado para ambientes internos, externos e úmidos ou expostos.
2. As propriedades mecânicas permanecem estáveis dentro da faixa de temperatura padrão de **-20°C a 250°C**, sem degradação significativa do desempenho.
1. Processos de produção simples e fabricação em larga escala resultam em preços baixos e ampla disponibilidade de estoque, tornando-o um perfil estrutural básico altamente econômico.
2. Categorizado em aço plano laminado a quente e aço plano trefilado a frio:
1. Tipo laminado a quente: Apresenta escamas de laminação na superfície; precisão dimensional moderada; adequado para aplicações de engenharia em geral.
2. Tipo estirado a frio: Alta precisão dimensional e acabamento superficial liso; adequado para montagem de precisão e componentes mecânicos.
1. Fraca resistência à torção lateral e capotamento; inadequado para uso como vigas ou colunas de suporte primárias por si só; normalmente usados como componentes auxiliares.
2. Seções planas de aço mais finas têm baixa resistência a impactos localizados e são propensas a dobrar ou deformar sob cargas excessivas.
3. Suscetível a ferrugem rápida se for deixado exposto ao ar livre por longos períodos sem proteção contra corrosão.
1. Componentes de conexão para estruturas de aço
Barras planas de aço laminadas a quente podem servir como tirantes, placas de reforço, placas de conexão e reforços entre vigas de aço, colunas, vigas H e seções ocas quadradas/retangulares. Eles melhoram a estabilidade estrutural geral e são materiais auxiliares comuns para juntas de estruturas de aço.
2. Peças e componentes incorporados
Usado para fabricar placas de aço planas embutidas, elementos de amarração embutidos e tiras de aterramento; amplamente aplicado em projetos de componentes incorporados para fundações, paredes e telhados de edifícios.
3. Sistemas de gabinete e corte de bordas
Usado para aparar bordas e envolver painéis de aço com revestimento colorido, paredes, telhados e aberturas de portas/janelas; também usado para tiras de pressão, estruturas de vedação de bordas, tiras de cobertura de juntas de painéis e componentes de vedação/bloqueio de água. 4. Acessórios para tubos e equipamentos
Braçadeiras para tubos, clipes para conduítes, cintas de suporte, faixas de fixação de equipamentos e tiras de fixação de linha; usado para a fixação organizada de tubos e cabos.
5. Aterramento de proteção contra raios e energia
Barras planas de aterramento, condutores de descida de proteção contra raios e tiras de ligação equipotencial para edifícios, fábricas, salas de distribuição de energia e equipamentos especializados; materiais em conformidade com os padrões da indústria de energia.
6. Guarda-corpos, corrimãos e passarelas/escadas
Acabamento da borda do piso da escada, tiras de reforço de corrimão, travessas de guarda-corpo simples e tiras de plataforma antiderrapantes.
7. Processamento Mecânico e de Hardware
Peças estampadas, estruturas de pequenos equipamentos, acessórios de ferramentas, componentes de hardware, peças de máquinas agrícolas e corte/processamento personalizado de pequenas peças não padronizadas.
8. Instalações Temporárias Municipais e de Obras
Reforço de painéis, amarrações de andaimes, estruturas de suporte temporárias e estruturas de base de sinalização.
1. Engenharia de Estruturas Metálicas: Materiais auxiliares para plantas industriais, edifícios pré-fabricados, coberturas metálicas e sistemas de revestimento de paredes.
2. M&E predial (Mecânica e Elétrica): Aterramento de proteção elétrica contra raios, suportes de tubulação de encanamento/HVAC e sistemas de fixação de conduítes.
3. Engenharia de Energia: Aterramento e conexões condutoras para subestações, salas de distribuição e instalações de energia externas.
4. Municipais e Transportes: Painéis rodoviários, guarda-corpos, abrigos de ônibus e componentes paisagísticos municipais.
5. Fabricação de máquinas: equipamentos de uso geral, máquinas de construção, máquinas agrícolas e processamento de componentes de hardware.
6. Construção naval e paredes cortina: Reforço de componentes do navio, acabamento arquitetônico da borda da parede cortina e sub-quadros de portas/janelas.
· Aços planos laminados a quente: Econômico e com alta disponibilidade de estoque; adequado para uso geral de engenharia, principalmente para ligações estruturais, peças embutidas, aterramento e acabamento de bordas de revestimento.
· Aço plano estirado a frio: Apresenta dimensões precisas e acabamento superficial liso e limpo; adequado para máquinas de precisão, componentes que exigem alta qualidade estética e montagem de precisão.
· Aços planos galvanizados a quente: Resistentes à corrosão e ferrugem; preferido para ambientes externos, expostos ou úmidos e projetos de aterramento de proteção contra raios. Principais parâmetros de desempenho
Padrões: GB/T 704-2016 "Aço plano laminado a quente", GB/T 34374-2017 "Aço plano estirado a frio"
|
Grau de material |
Resistência ao escoamento ReL (MPa) |
Resistência à tração Rm (MPa) |
Alongamento após fratura |
Cenários de aplicação |
|
Q235B |
≥235 |
375~500 |
≥24% |
Uso geral de engenharia, tirantes, acabamento de borda, peças embutidas comuns, placas de aterramento |
|
Q355B |
≥355 |
470~630 |
≥21% |
Reforço para serviço pesado, placas de conexão resistentes, acessórios para equipamentos mecânicos |
Parâmetros Físicos Gerais
· Densidade: 7,85 g/cm³
· Módulo de elasticidade: 2,06 × 10⁵ MPa
· Temperatura operacional: -20°C a 250°C
1. Método de Designação
Largura × Espessura (mm); Exemplos: 50×5, 80×6
2. Principais faixas de tamanho
· Largura: 12–300 mm
· Espessura: 3–60 mm
· Comprimentos Padrão: 6m, 9m, 12m; corte sob medida disponível mediante solicitação
3. Tolerâncias Dimensionais
· Aço plano laminado a quente: Largura ±1,0 mm, Espessura ±0,5 mm
· Aços planos estirados a frio: Maior precisão; tolerância de largura/espessura ≤ ±0,3 mm
4. Fórmula do Peso Teórico
W (kg/m) = Largura (mm) × Espessura (mm) × 0,00785
5. Especificações comuns e peso por metro
|
Tamanho (Largura × Espessura, mm) |
Peso Teórico (kg/m) |
Principais aplicações |
|
20×3 |
0.471 |
Acabamentos de borda pequenos, molduras de janelas e portas, barras de ligação simples |
|
25×3 |
0.589 |
Moldagem decorativa, peças de fixação de tubulações |
|
30×3 |
0.707 |
Acabamento geral das bordas, moldagem do telhado, pequenas peças de reforço |
|
30×4 |
0.942 |
Barras de fixação de parede, pequenas braçadeiras para tubos |
|
40×4 |
1.256 |
Aço de aterramento plano regular, placas de conexão comuns |
|
40×5 |
1.570 |
Tiras de aterramento padrão, braçadeiras para tubos, moldagem de gabinete |
|
50×5 |
1.963 |
Aço de aterramento plano principal, tiras de amarração de estrutura de aço |
|
50×6 |
2.355 |
Barras de ligação para serviços pesados, tiras de reforço de equipamentos |
|
60×6 |
2.826 |
Grandes braçadeiras para tubos, tiras de reforço de vigas e colunas |
|
80×6 |
3.768 |
Placas de conexão pesadas, peças de reforço alargadas |
|
80×8 |
5.024 |
Tiras espessas de suporte de carga, placas auxiliares para bases de equipamentos |
|
100×8 |
6.280 |
Componentes ampliados para cargas pesadas, acessórios de aro grandes |
1. Seção transversal plana e alongada; oferece boa resistência à flexão unidirecional, mas baixa rigidez lateral. Adequado para aplicações de flexão, tensionamento, amarração e fixação no plano; inadequado para suportar de forma independente alto torque ou cargas laterais.
2. Composição uniforme do material sem pontos significativos de concentração de tensões; apresenta excelentes propriedades de dobra a frio e estampagem.
3. Desempenho de cisalhamento estável; adequado para uso como conectores de colo, waterstops e barras de ligação.
|
Categoria |
Processo de formação |
Precisão e condição da superfície |
Desempenho central |
Cenários de aplicação |
|
Aço plano laminado a quente |
Laminação a quente |
Escala de óxido na superfície, precisão dimensional comum |
Boa tenacidade, excelente soldabilidade, desempenho de alto custo |
Barras de ligação para estruturas de aço, peças embutidas, acabamentos de borda, barras de aterramento geral, uso geral em canteiros de obras |
|
Aço plano estirado a frio |
Desenho a frio de precisão |
Superfície lisa e brilhante, dimensões precisas |
Alta retidão, tolerância apertada, boa aparência |
Acessórios para máquinas de precisão, componentes decorativos, peças de montagem de alta precisão |
|
Aço plano galvanizado por imersão a quente |
Laminação a quente / trefilação a frio + galvanização por imersão a quente |
Revestimento uniforme de zinco, propriedade antiferrugem |
Excelente resistência à corrosão e às intempéries, condutividade elétrica estável |
Aterramento externo, peças estruturais ao ar livre, ambientes úmidos, projetos de engenharia de energia |
1. Desempenho de dobra a frio: Capaz de dobrar a frio de 180° em temperatura ambiente sem rachaduras ou delaminação na curva; adequado para dobra e modelagem no local.
2. Desempenho de soldagem: Devido ao baixo teor de carbono, essas barras de aço planas laminadas a quente são adequadas para soldagem a arco e soldagem com proteção de gás; eles produzem soldas fortes que são resistentes a rachaduras.
3. Estampagem/Perfuração: Fácil de perfurar e cortar; baixa dificuldade de processamento; adequado para produção em massa de peças pequenas e de formato irregular.
4. Condutividade Elétrica: O aço carbono puro oferece boa condutividade elétrica e é um material padrão para proteção contra raios e projetos de aterramento.
1. Condição Base: Acabamento "preto" laminado a quente (escama de laminação); propenso a enferrujar; o tratamento anticorrosivo é obrigatório para uso externo.
2. Processos anticorrosivos comuns e especificações de referência
o Galvanização por imersão a quente: Espessura média do revestimento de zinco ≥65μm; vida útil externa de 12 a 18 anos.
o Galvanização a frio/Pintura: Zincagem/película de tinta com espessura de 20–40μm; principalmente para ambientes internos ou secos.
o Escurecimento/Passivação: Somente prevenção de ferrugem (sem acabamento decorativo); usado para componentes mecânicos internos.
1. Primário: Soldagem sobreposta, soldagem de topo (padrão para estruturas de aço e projetos de aterramento).
2. Secundário: Aparafusamento, rebitagem, fixação por clipe/braçadeira.
Adequado
Contraventamento/reforço de estrutura de aço, tiras de acabamento de borda de telhado/parede, peças embutidas, proteção contra raios/aterramento, braçadeiras/suportes de tubo, borda de corrimão de escada, guarda-corpos simples, pequenas peças de hardware mecânico.
Inadequado
Vigas ou colunas de suporte primárias autônomas, componentes sujeitos a impacto alternado de alta frequência, componentes de suporte de carga de alta pressão.
| largura (mm) |
espessura (mm) | |||||||||||
| 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 14 | 16 | |
| peso teórico (kg/m) | ||||||||||||
|
10 12 14 16 18 20 22 25 28 30 32 35 40 45 50 55 60 65 70 |
0.24 0.28 0.33 0.38 0.42 0.47 0.52 0.59 0.66 0.71 0.75 0.82 0.94 1.06 1.18 |
0.31 0.38 0.44 0.50 0.57 0.63 0.69 0.78 0.88 0.94 1.00 1.10 1.26 1.41 1.57 1.73 1.88 2.04 2.22 |
0.39 0.47 0.55 0.63 0.71 0.78 0.86 0.98 1.10 1.18 1.26 1.37 1.57 1.77 1.96 2.16 2.36 2.55 2.75 |
0.47 0.57 0.66 0.75 0.85 0.94 1.04 1.18 1.32 1.41 1.51 1.65 1.88 2.12 2.36 2.59 2.83 3.06 3.30 |
0.55 0.66 0.77 0.88 0.99 1.10 1.21 1.37 1.54 1.65 1.76 1.92 2.20 2.47 2.75 3.02 3.30 3.57 3.85 |
0.63 0.75 0.88 1.00 1.13 1.26 1.38 1.57 1.76 1.88 2.01 2.20 2.51 2.83 3.14 3.45 3.77 4.08 4.40 |
1.15 1.27 1.41 1.55 1.77 1.98 2.12 2.26 2.47 2.83 3.18 3.53 3.89 4.24 4.59 4.95 |
1.26 1.41 1.57 1.73 1.96 2.20 2.36 2.55 2.75 3.14 3.53 3.93 4.32 4.71 5.10 5.50 |
1.73 1.90 2.16 2.42 2.59 2.76 3.02 3.45 3.89 4.32 4.75 5.18 5.61 6.04 |
1.88 2.07 2.36 2.64 2.83 3.01 3.30 3.77 4.24 4.71 5.18 5.65 6.12 6.59 |
2.75 3.08 3.30 3.52 3.85 4.40 4.95 5.50 6.04 6.59 7.14 7.69 |
3.14 3.53 3.77 4.02 4.40 5.02 5.65 6.28 6.91 7.54 8.16 8.79 |
