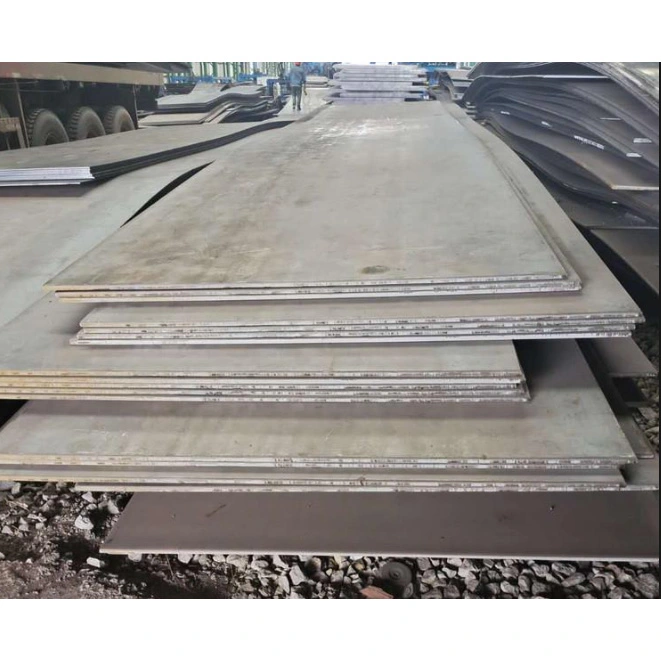

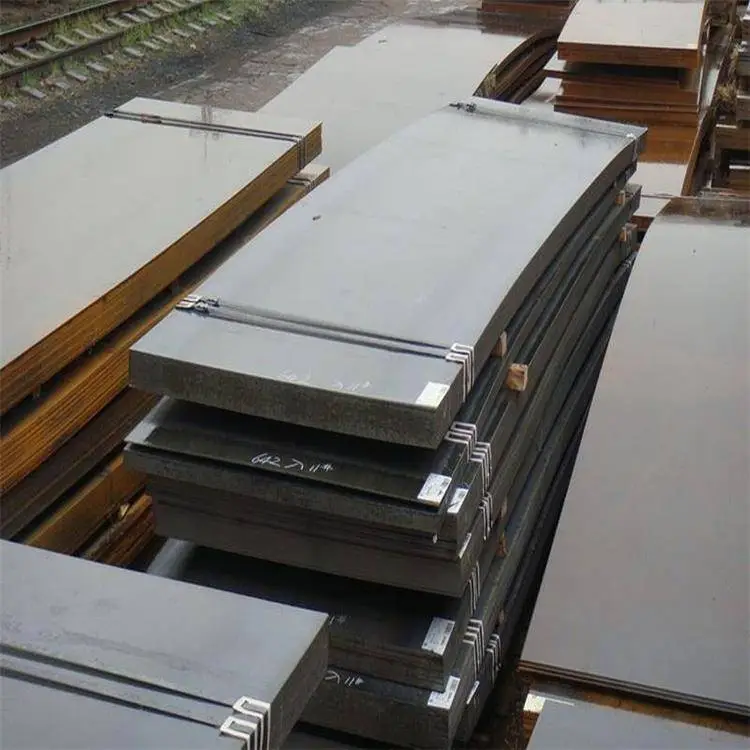

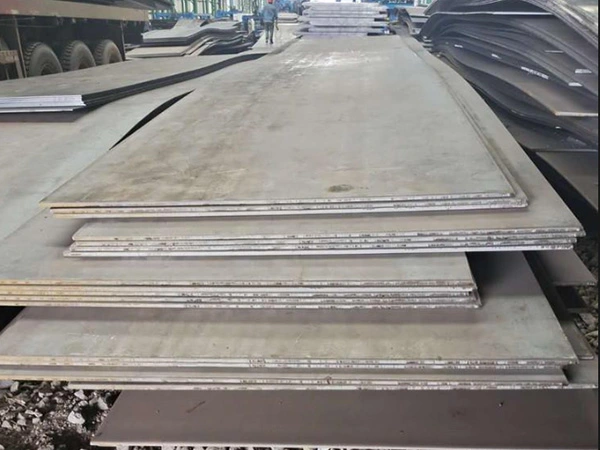

Placas de aço estrutural laminadas a quente

As Placas de Aço Estruturais Laminadas a Quente são matérias-primas fundamentais para a construção de estruturas metálicas, máquinas pesadas, estradas municipais e pontes. Produzidas de acordo com as normas nacionais GB/T 700-2006 e GB/T 1591-2018, são classificadas em chapas laminadas a quente, chapas laminadas a frio, chapas de espessura média e chapas xadrez antiderrapantes. Apresentando propriedades mecânicas equilibradas e excelente desempenho em soldagem, dobra a frio e puncionamento, as placas de aço estrutural integradas proporcionam transmissão contínua de força sem folgas de emenda, ideais para substratos de suporte de carga de grandes áreas e placas de conexão de juntas.

HAISHENG fornece uma gama completa de especificações de espessura de placas de aço estrutural laminadas a quente, corte personalizável para peças de formatos especiais e placas embutidas, relatórios completos de testes mecânicos de materiais e processamento anticorrosivo, como pintura e galvanização por imersão a quente, para atender às demandas de aquisição de aço a granel de estruturas de aço, máquinas e projetos municipais em um único local.

1. Padrões de Produção Aplicáveis

Aço estrutural de carbono GB/T 700-2006

Aço estrutural de grande resistência de baixa liga de GB/T 1591-2018

Aceitação de dimensões e formas GB/T 3274 para placas espessas estruturais de carbono

2. Principais recursos do produto

2.1 Características materiais e mecânicas

As séries maduras de carbono e materiais de baixa liga com as principais classes Q235B e Q355B alcançam resistência, plasticidade e tenacidade equilibradas, propriedades mecânicas estáveis ​​à temperatura ambiente, capazes de suportar cargas estáticas, cargas dinâmicas e certas diferenças de temperatura.

As placas laminadas integralmente apresentam textura interna uniforme e transferência de força contínua, com excelente resistência à compressão, flexão e dobramento para suportes de carga de grandes áreas e substratos de gabinetes.

Diversos tipos de aço que variam de resistência comum a alta resistência para seleção, combinando diferentes níveis de carga, incluindo gabinetes leves, componentes de suporte de carga pesada e de suporte de pressão de equipamentos.

2.2 Diferenças de categoria e processo

Placas laminadas a quente: Boa tenacidade, ampla faixa de espessura, baixo custo, resistência a altas temperaturas e excelente desempenho de soldagem no local como principal material de engenharia; coberto com escala de óxido e precisão dimensional moderada.

Chapas laminadas a frio: Superfície lisa, tolerância dimensional restrita, alta planicidade e desempenho de flexão superior para usinagem de precisão, estampagem e componentes decorativos; espessura fina e resistência mais fraca a altas temperaturas do que placas laminadas a quente.

Variedades funcionais derivadas: Placas xadrez são antiderrapantes e resistentes ao desgaste para passarelas e plataformas; placas de espessura média destinam-se a componentes grandes e de carga pesada; placas cortadas e placas de bobina originais suportam corte flexível com alta utilização de material.

2.3 Vantagens de Usinagem e Montagem

O desempenho abrangente de usinagem suporta corte, dobra, puncionamento, laminação, soldagem, polimento e revestimento, compatível com todos os processos de fabricação de estruturas de aço.

As placas planas permitem fácil emenda, lapidação e construção de juntas de topo, combinando perfeitamente com seções de aço, tubos e fixadores para juntas complexas.

Os tamanhos flexíveis permitem que placas inteiras sejam cortadas em peças de formatos especiais, pequenas placas e peças embutidas com forte universalidade.

2.4 Adaptabilidade Ambiental

O aço base possui resistência decente às intempéries; após tratamento anticorrosivo de remoção de ferrugem, pintura ou galvanização por imersão a quente, pode ser aplicado em ambientes internos, externos e úmidos para serviços de longo prazo.

Ampla faixa de temperatura aplicável: Placas de aço carbono comuns funcionam normalmente entre -20°C e 350°C; classes de aço especiais satisfazem condições de trabalho em baixas ou altas temperaturas.

2.5 Vantagens e Limitações de Custo

Fornecimento suficiente de matéria-prima, especificações completas e produção em massa reduzem o custo unitário, trazendo alto desempenho de custo abrangente como o aço geral mais básico para estruturas de aço.

Placas finas apresentam fraca resistência a impactos locais e amassamentos; placas extra grossas suportam grande peso próprio e aumentam a carga estrutural geral.

As placas expostas são propensas a enferrujar sob condições expostas e devem ser equipadas com tratamento anticorrosivo; é necessário um controle rigoroso dos parâmetros para dobra a frio e estampagem de placas de alta resistência para evitar rachaduras.

3. Escopo de aplicação de placas de aço estrutural laminadas a quente

3.1 Principais Aplicações

Engenharia de estruturas metálicas: Placas de piso, painéis de telhado, painéis de parede e lajes de plataforma; reforços, placas divisórias, placas principais, placas de conexão e placas de aço embutidas para colunas e vigas de aço, materiais de núcleo para suporte de carga principal e conexões de juntas.

Fabricação de equipamentos e máquinas: Invólucros, bases, estruturas, proteções, silos, placas de suporte de moldes e revestimentos resistentes ao desgaste para máquinas de construção.

Plataformas de fechamento e pavimento: Placas xadrez para passarelas de oficinas, degraus de escadas e coberturas de valas; placas comuns para gabinetes de fábrica e divisórias.

Acessórios para vasos de pressão e tubos: Tanques de armazenamento atmosféricos, tanques de água, cabeçotes de tubos, suportes de tubos e placas de reforço de cilindros para componentes de suporte de carga sem alta pressão.

Engenharia municipal e de pontes: placas de apoio auxiliares de pontes, placas de proteção rodoviária, cercas municipais, placas de base para tampas de bueiros, placas de revestimento de rios e componentes de instalações de tráfego.

Hardware e processamento não padronizado: Corte em peças de fechamento de borda com formato especial, placas de bloqueio de água, placas de reforço e lajes de suporte temporárias para várias peças sobressalentes não padronizadas.

3.2 Usos correspondentes por categoria de produto

Chapas de média espessura laminadas a quente: Principalmente chapas grossas para componentes pesados ​​de aço, bases de equipamentos, pontes, tanques de armazenamento e grandes painéis portantes.

Chapas cortadas a quente: Espessuras regulares finas e médias com alto desempenho de custo, amplamente utilizadas para vigas, colunas e gabinetes de fábricas com maior consumo de engenharia.

Chapas finas laminadas a frio: Superfície lisa de alta precisão para estampagem de precisão, painéis decorativos, gabinetes elétricos e revestimentos externos leves.

Chapas de aço xadrez: Excelente desempenho antiderrapante dedicado a plataformas de pedestres, degraus de escadas e pisos de veículos.

3.3 Dicas de seleção simples

Priorizar chapas laminadas a quente para condições de carga, soldagem e trabalho ao ar livre;

Escolha placas laminadas a frio para requisitos de aparência, estampagem de precisão e cenários de decoração de interiores;

Adote placas xadrez para passagens de pedestres e áreas antiderrapantes.

4. Parâmetros de desempenho de gama completa

4.1 Principais classes e propriedades mecânicas da temperatura ambiente

4.2 Constantes Físicas Gerais

Densidade: 7,85 g/cm³

Módulo de elasticidade: 2,06×10⁵ MPa

Razão de Poisson: 0,3

Condutividade térmica: 45 W/(m·K)

4.3 Classificação de Espessura e Dimensões Padrão

Classificação de espessura da indústria

Placa fina: 0,5~3,0 mm (laminada a frio / laminada a quente)

Placa média: 3,0 ～ 14,0 mm

Placa espessa: 14,0 ～ 60,0 mm

Chapa extra grossa: >60 mm (estruturas de aço pesadas, bases de equipamentos)

Tamanhos fixos padrão

Larguras comuns: 1000 mm, 1220 mm, 1500 mm, 1800 mm, 2000 mm

Comprimentos comuns: 2.000 mm, 2.440 mm, 6.000 mm, 12.000 mm

Tolerância: Espessura ±0,3~±10%; Comprimento e largura ±5mm

Principais categorias e faixa de espessura

Placa cortada laminada a quente: 2,0~12mm, maior consumo em projetos de construção

Placa original laminada a quente: 12~60mm, para cargas pesadas, pontes, tanques de armazenamento

Placa de aço laminada a frio: 0,5 ~ 3,0 mm, superfície lisa de alta precisão

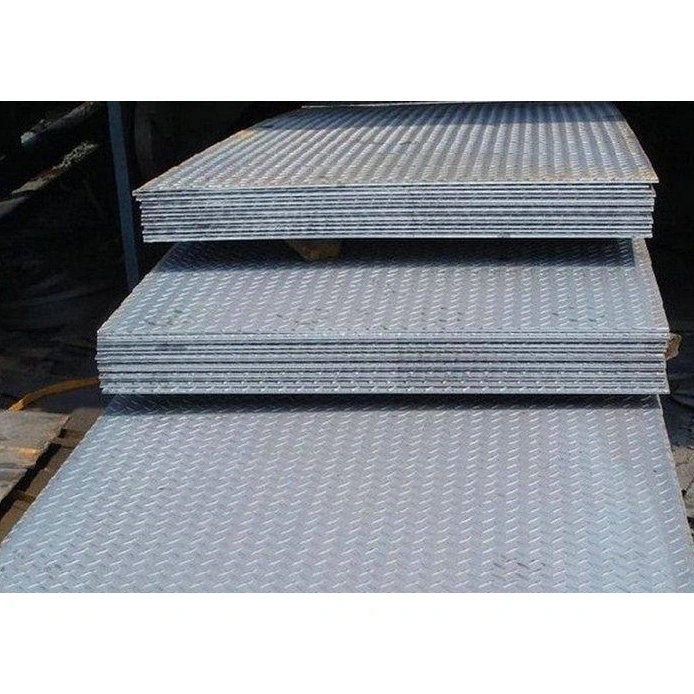

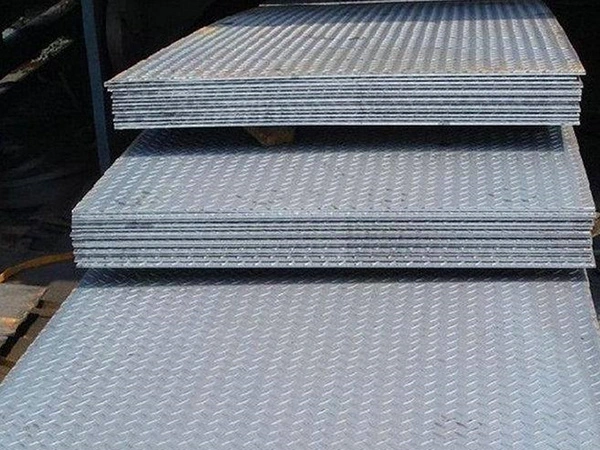

Placa de aço xadrez: 3,0 ~ 8,0 mm (padrão antiderrapante lenticular / diamante)

4.4 Desempenho de Usinagem

Propriedade de dobra a frio: Q235 e Q355 suportam dobra a frio de 180° com diâmetro do mandril ≤ 2 vezes a espessura da placa, sem rachaduras ou delaminação nas posições de dobra.

Propriedade de soldagem: O baixo equivalente de carbono traz excelente soldabilidade, compatível com soldagem a arco manual e soldagem com proteção de gás sem pré-aquecimento complexo.

Estampagem e dobra: Chapas laminadas a frio oferecem ótimo desempenho de estampagem; a dobra em grande ângulo não é recomendada para chapas grossas.

Temperatura de serviço: As placas gerais de aço carbono variam de -20°C a 350°C; Classes Q355D/E para projetos de baixa temperatura com resistência mínima a temperaturas ultrabaixas.

4.5 Parâmetros Mecânicos da Seção de Referência

O módulo da seção de flexão aumenta exponencialmente com a espessura da placa

A resistência ao cisalhamento é igual a 0,5~0,6 vezes a resistência ao escoamento

Placas finas são propensas à instabilidade local sob compressão, enquanto placas grossas mantêm resistência à compressão estável

4.6 Qualidade de superfície e tratamento anticorrosivo

Status da superfície de entrega: Laminado a quente com escala de óxido, superfície lisa laminada a frio, decapado, jateado, jateado com areia

Soluções anticorrosivas

Tinta / primer epóxi: Para ambientes internos regulares

Galvanização por imersão a quente: Espessura do revestimento de zinco 60~120μm para serviço externo de longo prazo

Jateamento + revestimento antiferrugem: Processo padrão para projetos de estruturas metálicas

Padrão de aceitação de superfície: Livre de rachaduras, dobras, cicatrizes, delaminação e ferrugem severa.

4.7 Guia de Seleção de Candidaturas

✅ Cenários adequados Reforços de vigas e colunas de aço, placas divisórias, placas de aço embutidas, placas de base de piso, bases de equipamentos, lajes de plataforma, degraus de escadas, placas de gabinete, placas auxiliares de pontes, tanques de armazenamento atmosférico, estruturas mecânicas.

❌ Cenários inadequados Paredes internas de vasos de alta pressão, tubulações de alta temperatura e alta pressão, meios corrosivos severos (é necessário aço especial para recipientes ou aço inoxidável).

Regras de seleção rápida

Fábricas comuns, gabinetes e pequenos acessórios: chapa laminada a quente Q235B

Vigas de carga pesada e placas grossas, pontes: placa média e grossa Q355B

Decoração e estampagem de aparência, conchas de gabinete: Chapa fina laminada a frio

Passarelas, plataformas operacionais e escadas: Placa quadriculada antiderrapante

5. Tabelas de especificações comuns de placas de aço estrutural laminadas a quente

5.1 Placa de aço comum laminada a quente (Placa cortada / Placa original, Q235B/Q355B)

Tamanhos padrão de largura × comprimento: 1500×6000, 1800×6000, 2000×6000, 1500×12000, 1800×12000, 2000×12000

Placa fina 2,0 ~ 3,0 mm (gabinete, acabamento de borda, emenda de placa fina)

Placa Média 4,0~10mm (Maior consumo de engenharia, reforços e placas embutidas)

Placa espessa 12~60mm (estruturas de aço pesadas, pontes, bases de equipamentos)

5.2 Placa de aço laminada a frio (0,5 ~ 3,0 mm, superfície lisa de alta precisão)

Tamanho padrão da folha: 1000 × 2000, 1220 × 2440, 1500 × 3000 Espessura comum: 0,5, 0,8, 1,0, 1,2, 1,5, 2,0, 2,5, 3,0 mm Uso do núcleo: carcaças de gabinete elétrico, peças de estampagem, painéis decorativos, hardware de precisão, invólucros externos leves Característica: Alta precisão dimensional, superfície livre de óxido, não adequada para condições de trabalho de alta temperatura e carga pesada.

5.3 Placa de aço antiderrapante quadriculada (padrão lenticular/diamante, dedicada para plataformas de aço)

Tamanho padrão: 1500×6000, 1800×6000 Espessura da placa base: 3,0, 4,0, 5,0, 6,0, 8,0 mm

3,0/4,0 mm: passarelas de oficina, plataformas simples, degraus de escada

5,0/6,0/8,0 mm: Plataformas pesadas, placas de piso de caminhões, passarelas industriais

5.4 Regras de seleção de tamanho e material

Largura preferida: 1.500 mm (mais comum, baixo desperdício de corte), 1.800 mm, 2.000 mm

Comprimento preferido: 6.000 mm (construção geral), 12.000 mm (uso de placa inteira de componentes longos)

Padrão de seleção de materiais

Fábrica comum, gabinete, peças embutidas, placas de conexão: Q235B

Vigas para cargas pesadas, chapas grossas, pontes, grandes estruturas de aço: Q355B

Distinção entre placa cortada e placa original

Placa de corte: 2–12 mm, baixo custo, planicidade média, primeira escolha para estruturas de aço civil e comum

Placa original: Espessura acima de 12 mm, estrutura interna uniforme, desempenho mecânico estável, obrigatória para projetos de cargas pesadas e pontes

5.5 Fórmula Geral de Cálculo de Peso

Peso por metro quadrado (kg/㎡) = Espessura (mm) × 7,85

Peso total da placa única = Comprimento (m) × Largura (m) × Espessura (mm) × 7,85

6. Vantagens do fornecimento de fábrica HAISHENG

Fornecimento direto do armazém original da fábrica: oficina própria de corte de chapas com especificações completas de chapas laminadas a quente, laminadas a frio e quadriculadas de espessura média em estoque, sem marcação de intermediários, vantagem de custo óbvia para grandes projetos de engenharia no exterior.

Entrega rápida e estável: placas de espessura e largura regulares são totalmente estocadas durante todo o ano, suportando entrega em lote e corte urgente de placas embutidas e reforços de formato especial para atender a cronogramas de construção apertados.

Rastreabilidade da inspeção de qualidade de todo o processo: reinspeção mecânica da matéria-prima antes do armazenamento, amostragem durante a laminação e inspeção visual completa do tamanho e aparência acabados. Cada lote é anexado com certificado de material completo, relatórios de teste de tração e impacto, apoiando a inspeção de amostragem no local de terceiros para uma aceitação tranquila do projeto no exterior.

Serviço de processamento de suporte completo: corte CNC, dobra, puncionamento, corte de ranhura e pré-fabricação anticorrosiva de galvanização por imersão a quente disponíveis, combinados com vigas H, vigas I, canais e parafusos de alta resistência para embalagens de exportação integradas.

Embalagem padrão de exportação: Placas de aço cobertas com filme e agrupadas por tiras de aço, reforçadas por paletes de madeira para prevenção de umidade e ferrugem, certificados chineses e ingleses completos e relatórios de materiais para desembaraço aduaneiro e aceitação no local.

7. Perguntas frequentes

P: Devemos selecionar placas Q235B ou Q355B para gabinetes internos de fábrica?

R: Q235B econômico para gabinetes leves e pequenas peças embutidas; placas Q355B de espessura média de alta resistência para placas finais de vigas pesadas, bases de equipamentos e componentes de suporte de carga de pontes.

P: Qual tratamento anticorrosivo proporciona maior vida útil para placas usadas em projetos costeiros ao ar livre?

R: A galvanização por imersão a quente de placa inteira é priorizada para ambientes externos de névoa salina de longo prazo; jato de areia mais duas camadas de primer epóxi antiferrugem para condições internas úmidas de curto prazo.

P: Como distinguir placas cortadas e placas originais, qual escolher para projetos de carga pesada?

R: Placas finas e médias de 2–12 mm são placas cortadas com preço mais baixo; as placas acima de 12mm são placas originais laminadas com estrutura metalográfica interna uniforme e desempenho estável, obrigatórias para pontes e bases de equipamentos pesados.

P: A espessura do padrão xadrez elevado conta como espessura de cálculo de suporte de carga?

R: Apenas a espessura da placa de base é adotada para o cálculo do projeto estrutural, as saliências antiderrapantes são excluídas da espessura do suporte de força, selecione as placas pela espessura da base de acordo com as demandas de carga.

P: As placas laminadas a frio podem ser usadas em bases de suporte de equipamentos?

R: Não recomendado. As placas laminadas a frio apresentam espessura fina e fraca resistência a altas temperaturas; placas laminadas a quente de espessura média são adotadas uniformemente para bases de carga pesada e componentes soldados de suporte de força.
