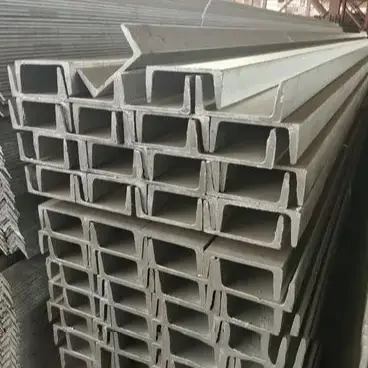

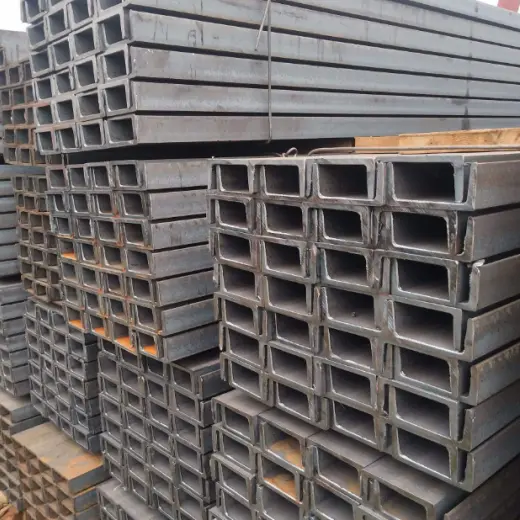

Terças de canal de aço laminado a quente para telhados

As terças de canal de aço laminado a quente para telhados servem como membros estruturais resistentes e de suporte de carga para telhados e paredes. Ao contrário das terças C ou Z de paredes finas formadas a frio, elas são formadas como uma unidade única e integral diretamente do aço laminado a quente. Este processo elimina tensões internas associadas à conformação a frio e garante espessura uniforme em toda a alma e flanges, tornando-os a escolha de substituição ideal quando a capacidade de carga das terças de aço de bitola leve é ​​insuficiente.

Escopo do produto e conformidade com padrões nacionais

1. Padrões Básicos de Conformidade

Conformidade de matéria-prima: As terças de canal de aço laminado a quente virgem para telhados são laminadas em estrita conformidade com o padrão nacional GB/T707; o uso de materiais não padronizados reciclados/relaminados é proibido e o desvio negativo excessivo da espessura da parede é estritamente evitado.

Processamento do produto acabado: O aço virgem passa por corte de comprimento fixo, alívio de tensão, puncionamento de precisão e rebarbação da face final; as propriedades mecânicas do material base laminado a quente permanecem inalteradas, com processamento limitado ao acabamento de precisão para montagem.

2. Adequação Operacional

Aplicações adequadas: Bases de vigas de aço ou vigas circulares de concreto, coberturas para cargas pesadas, plataformas suspensas para equipamentos montados em telhados, instalações auxiliares de alta temperatura em usinas de fundição e renovação de estruturas antigas de portais rígidos.

Aplicações Proibidas: Novos edifícios padrão de fábricas de carga leve (vãos inferiores a 15m) e telhados de declive acentuado com sobreposição contínua; estes cenários oferecem uma fraca relação custo-eficácia e adequação estrutural.

3. Classificação anticorrosiva aplicada na fábrica

Ambientes internos secos/sem poeira: Jateamento/remoção de ferrugem seguido de revestimento com tinta composta.

Ambientes externos úmidos/costeiros/químicos: Galvanização por imersão a quente para proteção contra corrosão a longo prazo.

Fornecimento completo de produtos

1. Especificações de estoque convencionais para terças de canal de aço laminado a quente

Aço de canal nº 8: 80×43×5mm (material primário para projetos de renovação em pequena escala)

Aço de canal nº 10: 100 × 48 × 5,3 mm (material primário para coberturas gerais de carga pesada)

Aço de canal nº 12: 120 × 53 × 5,5 mm (especializado para plataformas de equipamentos e áreas com forte acúmulo de neve)

2. Componentes de estabilidade lateral

Tirantes de aço redondos: Φ12, Φ14 Q235 aço redondo galvanizado por imersão a quente com extremidades laminadas; devido à alta dureza da alma de aço do canal, a perfuração no local é proibida – os furos dos parafusos devem ser pré-fabricados na fábrica.

Suportes de manga: tubo de aço soldado Φ32×2.0; usado para suporte de canto rígido de tirantes diagonais para neutralizar a tensão de cisalhamento local.

Joelheiras de telhado: aço com ângulo de perna igual L40×4 ou L50×5; conecta terças às vigas principais para resistir ao tombamento causado pela sucção do vento.

3. Componentes de conexão de suporte

Cunhos de terça: placa de aço laminada a quente de 3,0–5,0 mm (cortada e dobrada) com furos para parafusos pré-perfurados.

Parafusos de fixação: parafusos M14 ou M16 galvanizados a quente de alta resistência; dimensionado para caber nos furos de instalação de grande diâmetro no canal de aço.

4. Materiais de revestimento do telhado superior compatíveis

Compatibilidade direta: Chapas de aço coloridas com costura vertical padrão, painéis de telhado de aço colorido lapidado e camadas de isolamento de lã de vidro/lã de rocha.

Guarnições / rufos correspondentes: cumeeiras, beirais e guarnições da junta de expansão do telhado.

Opções de configuração baseadas em cenários de aplicação específicos

1. Configuração para renovação de edifícios fabris antigos e de pequeno vão

Seleção principal de material: terças de aço de canal laminadas a quente nº 8 (comprimentos padrão de 6–9 m).

Materiais auxiliares: Φ12 tirantes simples de uma carreira; sem joelheiras adicionais.

Tratamento anticorrosivo: Jateamento grau Sa2.5 + primer epóxi + duas demãos de acabamento (espessura de filme ≥80 μm).

Condições aplicáveis: Carga do telhado ≤0,8 kN/m²; nenhum equipamento suspenso; regiões secas do interior.

2. Configuração para telhados de carga pesada e plataformas de manutenção de equipamentos

Seleção de material principal: canal de aço espessado nº 10 ou nº 12; espaçamento da terça reduzido conforme necessário. Materiais auxiliares: Φ14 tirantes bem espaçados; joelheiras angulares de aço instaladas em 100% dos locais das terças.

Tratamento anticorrosivo: Pintura em spray para uso interno; galvanização por imersão a quente para uso externo.

Condições aplicáveis: O telhado suporta cargas adicionais, como ventiladores, sistemas fotovoltaicos ou tráfego de pessoal de manutenção.

3. Configuração para Áreas Costeiras (Alta Salinidade/Umidade)

Seleção de materiais: Tamanhos que variam do nº 8 ao nº 12 (selecionados com base nos requisitos).

Padrão anticorrosão: Terças, tirantes, joelheiras e suportes de terças apresentam uma espessura de revestimento galvanizado de ≥120μm para eliminar a corrosão galvânica entre os componentes.

Detalhes de instalação: Juntas anticorrosivas são instaladas entre os suportes das terças e as vigas principais para abrir caminho para a corrosão eletroquímica.

Comparação de desempenho com terças C/Z formadas a frio

1. Carga final e resistência ao impacto

Terças de canal de aço laminado a quente para telhados: O material de base laminado a quente tem espessura de parede uniforme e nenhuma tensão residual da conformação a frio; ele suporta impactos laterais de objetos pesados ​​e cargas concentradas de neve sem empenar ou amassar a seção.

Terças C/Z: Paredes finas e formadas a frio; cargas concentradas que excedem os limites causam flexão ou rasgo imediato, tornando-as inadequadas para a suspensão de equipamentos.

2. Estabilidade de deformação sob condições de alta temperatura/incêndio

Terças de aço de canal: Material base densamente laminado; nenhuma torção lateral ocorre durante a exposição de curto prazo a temperaturas de até 400°C, tornando-os adequados para salas de caldeiras e oficinas de fundição.

Terças C/Z: A tensão térmica é liberada rapidamente em seções de paredes finas, levando a fácil flambagem lateral e colapso; muitas vezes falha nas inspeções de segurança contra incêndio.

3. Conveniência de modificações no local

Terças de aço do canal: Espessura suficiente da alma permite perfuração e soldagem arbitrárias de suportes de tubulação sem comprometer a capacidade de suporte de carga geral da seção.

Terças C/Z: Um único furo com diâmetro superior a 12 mm reduz significativamente a resistência à flexão, limitando severamente modificações futuras.

4. Limitações inerentes e compensações de seleção

Limitações de custo e peso próprio: Para o mesmo vão, o peso próprio é mais de 60% maior do que o aço de seção C, aumentando os custos de construção da viga principal e da fundação em 12% a 15%.

Limitações estruturais: Os flanges planos evitam a sobreposição em comprimentos estendidos, tornando-os inadequados para projetos de suporte de carga contínuo em telhados com declives acentuados.

Processo de controle de qualidade de precisão ponta a ponta

1. Verificação pré-entrada de matérias-primas

Inspeção Visual: Verifique se há torção do aço do canal, rachaduras no flange, deformação de bordas/cantos e delaminação da superfície.

Verificação de parâmetros: verificação pontual da espessura da alma e das tolerâncias de largura do flange; verificar os certificados de qualidade dos materiais do moinho; realizar novos testes espectrais para aço grau Q235B.

2. Processamento de precisão de terças de canal de aço laminado a quente para telhados

Corte no comprimento: Corte a plasma de precisão; desvio de perpendicularidade da face cortada ≤ 1mm.

Perfuração para alívio de tensão: Colocação do furo ≥ 1,5 vezes o diâmetro do furo do flange; evite a zona central de tensão da alma para evitar rasgos sob carga.

Desbaste da face final: Remova rebarbas das bordas cortadas e dos furos para evitar danos ao revestimento anticorrosivo durante o transporte e ferimentos ao pessoal de instalação.

3. Acabamento anticorrosivo de rota dupla

Rota de revestimento de tinta: Jateamento (Sa2.5) para remoção de ferrugem → remoção de poeira → pulverização de primer epóxi → pulverização de acabamento de camada dupla → cura em temperatura ambiente de 72 horas.

Rota de galvanização por imersão a quente: Decapagem/desengraxamento ácido → enxágue com água → imersão em fluxo → galvanização por imersão a quente a 450–460°C → resfriamento/passivação a ar → retificação de nódulos de zinco superficiais.

4. Inspeção final de fábrica e embalagem

Inspeção Dimensional e Geométrica: Inspeção completa de retilineidade, torção/deflexão e espaçamento de furos.

Verificação de manchas anticorrosivas: Verificação de espessura no local usando medidores de espessura de película de tinta e camada de galvanização.

Armazenamento e embalagem: Agrupamento de paletes de aço; marcação com modelo, material e especificações anticorrosivas; embalagens elásticas à prova de umidade para transporte marítimo.

Propriedades Mecânicas Padrão Nacional e Parâmetros Transversais Reais

1. Parâmetros Mecânicos do Material Base

Material: aço estrutural de carbono laminado a quente Q235B

Resistência Mecânica: Resistência ao escoamento ≥ 235 MPa; resistência à tração 375–500 MPa

Coeficiente de expansão térmica: 1,2 × 10⁻⁵/°C; lacunas de expansão necessárias para coberturas de longo vão

2. Parâmetros quantitativos anticorrosivos

Anticorrosão à base de tinta: Espessura total do revestimento composto ≥ 80 μm

Galvanização por imersão a quente: ≥ 80 μm para áreas interiores padrão; ≥ 120 μm para zonas costeiras ou de corrosão química

Perguntas frequentes

1. As terças de canal de aço laminado a quente para telhados podem substituir as terças em forma de Z para telhados de declive acentuado?

Resposta: Não. O aço do canal apresenta flanges planas, o que causa carga excêntrica em telhados inclinados e evita suporte de carga contínuo através de sobreposição; isso torna as terças altamente propensas a tombar com o tempo, portanto, são adequadas apenas para instalação plana.

2. Os componentes auxiliares para projetos costeiros requerem galvanização separada?

Resposta: Sim. As diferenças potenciais entre os diferentes materiais de aço aceleram a corrosão; A HAISHENG aplica o padrão de galvanização de 120 μm a todos os componentes auxiliares por padrão, para que os clientes não precisem adquiri-los separadamente.

3. Qual é a diferença entre a perfuração no local e a pré-perfuração de fábrica para canais de aço?

Resposta: A perfuração no local carece de alívio de tensão, criando um alto risco de rompimento da teia; a pré-perfuração de fábrica segue os padrões nacionais para espaçamento de furos sem comprometer a capacidade de suporte de carga estrutural e é um requisito obrigatório para projetos no exterior.
