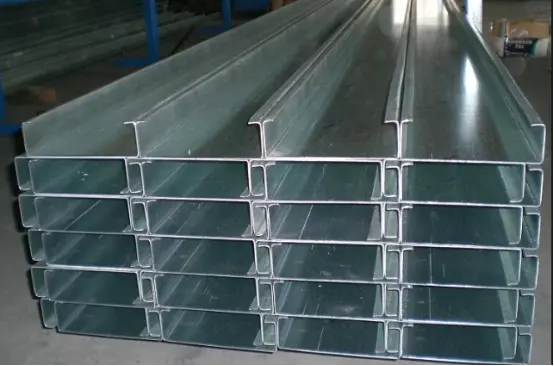

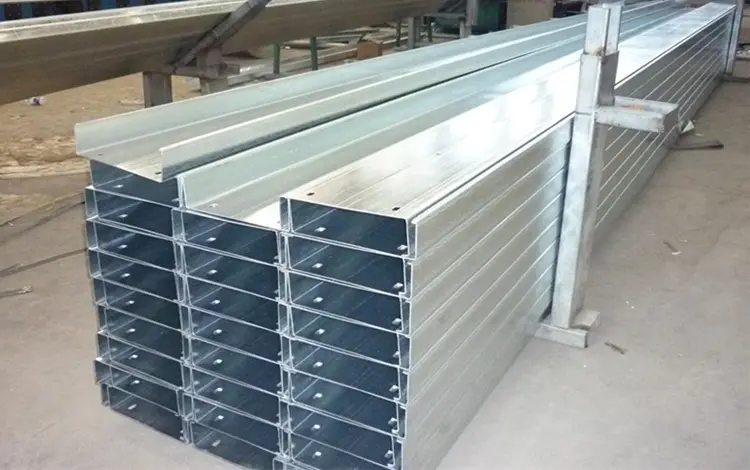

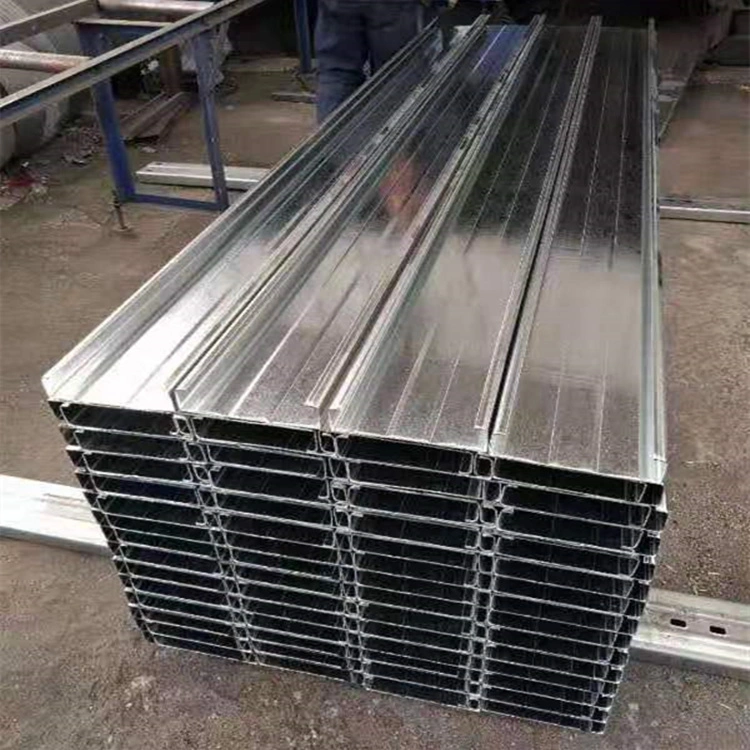

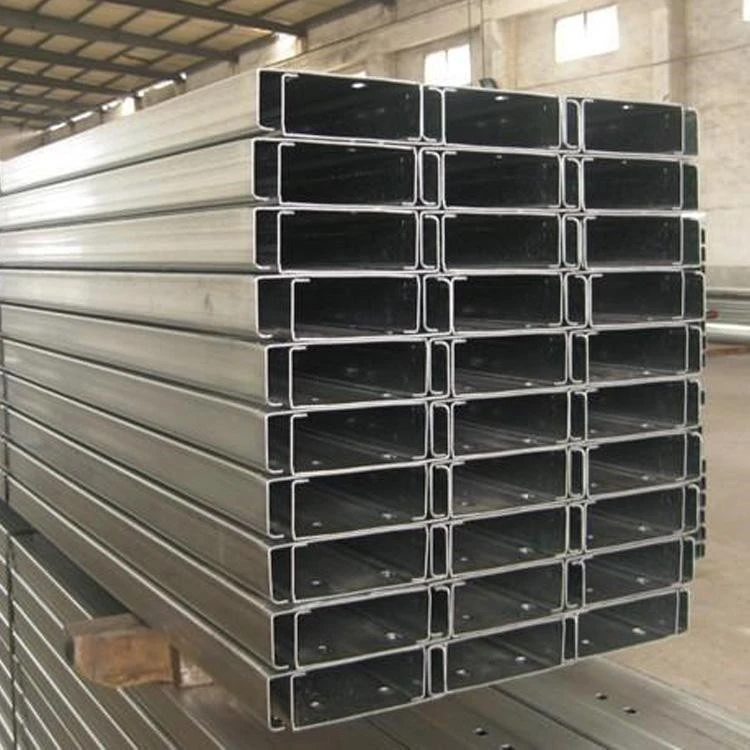

Terças de aço laminadas a frio com seção C

As terças de aço de seção C laminadas a frio são fabricadas a partir de tiras de aço galvanizado por imersão a quente. Categorizados em terças de telhado e terças de parede, eles são instalados em vigas de aço, colunas ou nas cordas superiores de estruturas espaciais. Eles servem como base de suporte para telhados e painéis de parede de aço com revestimento colorido, transferindo cargas para a estrutura principal de aço e atuando como estrutura estrutural para o sistema de envolvente do edifício. Especificação padrão: aço de seção C galvanizado por imersão a quente Q235 com espessura de camada de galvanização de ≥80μm.

Componentes do sistema de terça de aço de seção C laminados a frio

1. Especificações comuns para membros principais

Telhado: C140×50×20, C160×50×20, C180×60×20, C200×70×20

Parede: C80×40×20, C100×50×20, C120×50×20

Espessura da parede: 1,8, 2,0, 2,2, 2,5 mm

2. Sistema de tirante

1). Tirantes de aço redondos retos: Φ10, Φ12; instalado diagonalmente.

2). Suportes de manga: tubo soldado Φ32×2.0; instalados nos pontos de transição dos tirantes diagonais para fornecer suporte rígido.

Disposição: Os tirantes são obrigatórios para terças de telhado com vãos superiores a 4 metros.

3. Suspensórios de beiral (hastes/suspensórios)

Aço angular em forma de L ou aço de seção C pequena; conectado em uma extremidade à madre e na outra à viga de aço. Eles evitam que a terça tombe devido à pressão do vento no telhado e são um recurso padrão para telhados de longo vão.

4. Componentes de conexão

1). Cunhos de terça: Embutidos ou soldados em vigas e colunas de aço; As terças da cesariana repousam sobre essas travas.

2). Parafusos de alta resistência e parafusos autoperfurantes: Usados ​​para emendar terças e fixar terças em travas.

5. Camadas de Revestimento/Envelope Associadas

Fixados acima das terças: Painéis de telhado/parede, isolamento, membranas de barreira de vapor e componentes de acabamento/revestimento.

Três opções de configuração

1. Pequeno armazém (vão ≤ 9m): terças de telhado C140×50×2.0 + terças de parede C100×50×2.0; hastes de flexão simples; sem suportes de flange.

2. Edifício de fábrica padrão (12–24m): terças de telhado C160/C180 + haste de curvatura completa e sistema de suporte + suportes de flange de telhado.

3. Áreas costeiras com ventos fortes / Telhados com estrutura espacial: aço de seção C mais espesso (2,2–2,5 mm), maior densidade da haste de curvatura e reforço completo da flange do telhado.

Especificações anticorrosivas

Interior padrão: Galvanização por imersão a quente ≥ 80μm;

Costeira (névoa salina): Galvanização por imersão a quente ≥ 120μm.

Principais vantagens

1. As terças de aço de seção C laminadas a frio apresentam uma seção transversal estruturalmente eficiente, oferecendo excelente resistência à flexão e compressão, economia de material e alta capacidade de carga.

2. Superfícies lisas e sem rebarbas e perfuração de precisão facilitam a emenda e a conexão.

3. Propriedades materiais uniformes e boa tenacidade; resistente à torção e deformação.

4. Furos pré-perfurados permitem a montagem direta no local, reduzindo significativamente o tempo de construção.

5. Compatível com vários painéis de revestimento de telhado e parede; um perfil de estrutura essencial para edifícios de aço leve.

Diferenciando Destaques

I. Leve, mas com alta capacidade de carga; reduz os custos estruturais primários.

Seções de paredes finas formadas a frio pesam apenas cerca de um terço do canal de aço laminado a quente para a mesma capacidade de carga. Isto reduz significativamente as cargas em vigas de aço, colunas e fundações, bem como a tonelagem total de aço necessária para a estrutura. Em contraste, as terças de concreto são extremamente pesadas e inadequadas para estruturas espaciais ou telhados de aço leve de longo vão.

II. Produção em massa de fábrica e instalação rápida

Os componentes são fabricados em comprimentos fixos; a montagem no local utiliza um método de construção a seco com conexões aparafusadas, eliminando a necessidade de corte ou soldagem no local. Em contraste, as terças de madeira requerem aplainamento e tratamento preservativo, enquanto as terças de concreto requerem cofragem, fundição e cura – resultando em uma diferença significativa nos prazos de construção.

III. O design transversal facilita tirantes e joelheiras; excelente estabilidade geral

A borda curvada para dentro do aço da seção C permite a fácil instalação de tirantes de barra redonda e joelheiras, criando um sistema estrutural robusto com resistência superior à torção lateral e às cargas de vento/neve em comparação com terças simples de ferro angular.

4. Galvanizado por imersão a quente para proteção completa contra corrosão e longa vida útil

Toda a seção é galvanizada por imersão a quente, garantindo um revestimento de zinco uniforme e hermético (80μm para áreas interiores, 120μm para regiões costeiras) que resiste à corrosão causada pela chuva e umidade. Por outro lado, a madeira bruta é propensa a apodrecer e rachar, enquanto o aço preto padrão para canais de ferro acarreta altos custos de manutenção para pintura periódica.

V. Utilitários fáceis de perfurar e rotear

Os furos podem ser perfurados diretamente na alma no local para tubulações e linhas elétricas, eliminando a necessidade de contornar vigas ou terças e resultando em um layout limpo e eficiente. Em contraste, as paredes espessas do canal de aço dificultam a perfuração e as terças de concreto não podem ser perfuradas arbitrariamente.

VI. Corte e modificação flexíveis; reciclável e reutilizável

Os materiais podem ser cortados e emendados no local para reutilização durante expansões de fábrica ou modificações na localização de portas e janelas, e o aço é 100% reciclável. Terças de madeira e concreto, no entanto, normalmente se tornam resíduos de construção após a demolição.

VII. Excelente custo-benefício

Produzido por meio de perfilagem contínua, o custo unitário é inferior ao de canais de aço laminados a quente ou de terças de madeira maciça tratada, tornando-o a escolha de estrutura mais econômica para envelopes de edifícios industriais.

VIII. Breve distinção do aço de seção Z

As terças de aço de seção C laminadas a frio apresentam extremidades retas, tornando-as adequadas para paredes e telhados de vão curto com emenda simples no local.

O aço de seção Z é projetado para conexões escalonadas e sobrepostas, tornando-o adequado para telhados de longo vão.

IX. Resumo dos produtos concorrentes

1. Canal de aço laminado a quente: Peso próprio pesado, material caro e antieconômico;

2. Terças de madeira: Inflamáveis ​​e propensas a apodrecer; não atende aos padrões de segurança contra incêndio;

3. Terças de concreto: Pesadas e lentas de instalar; em grande parte eliminado na construção em aço.

Processo de produção padrão

I. Inspeção de entrada de matéria-prima

Matéria-prima: Tira de aço galvanizado a quente (Q235). As inspeções abrangem a espessura do revestimento de zinco, a espessura da tira e o limite de escoamento. Espessuras de parede comuns: 1,8/2,0/2,2/2,5 mm. Requisitos de revestimento de zinco: ≥80 μm (interior) e ≥120 μm (litoral). A tira de aço não deve apresentar descascamento, manchas não revestidas ou bordas enroladas.

II. Desenrolamento e Alimentação

Bobina de aço içada no desbobinador → tira achatada → alimentada na unidade formadora (equipada com sistema de rastreamento/alinhamento para evitar desvio de material).

III. Conformação Contínua a Frio

A tira de aço passa por vários conjuntos de rolos formadores, dobrando-se gradualmente para formar a alma, os flanges superior e inferior e os lábios internos. Um perfil de seção C padrão (por exemplo, C80/C100/C140/C160/C180/C200) é produzido em uma única passagem.

4. Corte sob comprimento servocontrolado

Corte no comprimento necessário do projeto usando uma serra voadora hidráulica on-line; a borda cortada é lisa e livre de deformações.

V. Soco

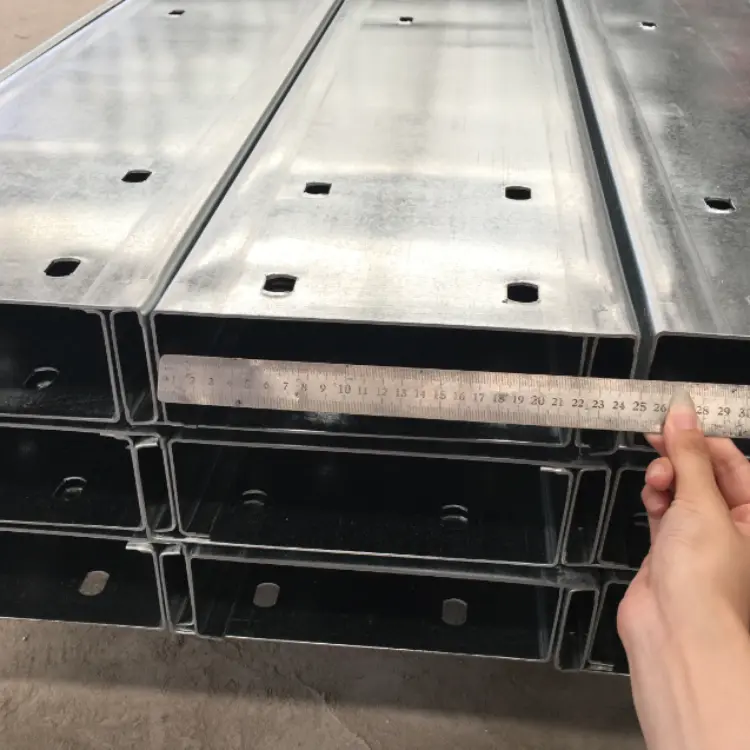

Furos para parafusos e furos redondos para hastes de flexão são perfurados nas extremidades ou na alma do produto acabado para posterior montagem e fixação.

VI. Inspeção de qualidade do produto acabado

1. Meça a altura da seção, largura do flange, dimensões do lábio e espessura da parede;

2. Inspecione quanto a dobras, torções ou danos ao revestimento de zinco; segregar itens não conformes.

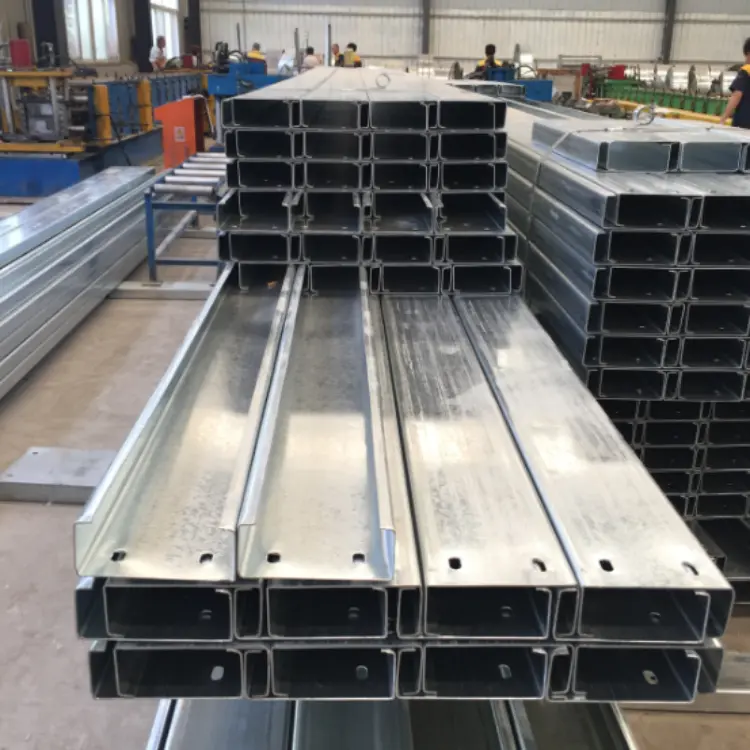

VII. Empilhamento e empacotamento

Empilhar e agrupar ordenadamente produtos da mesma especificação; etiqueta com modelo, espessura e comprimento; embalar em paletes de madeira para armazenamento.

VIII. Processamento de componentes acessórios (hastes sag, escoras, joelheiras, presilhas de terça)

1. Hastes retas/diagonais: Corte de aço redondo → laminação de rosca;

2. Suportes: Corte de tubo soldado;

3. Joelheiras e presilhas de terça: corte CNC, dobra e galvanização de placas de aço.

IX. Processo de construção no local

1. Soldar presilhas de terça em vigas/colunas de aço;

2. Eleve as terças de aço da seção C laminadas a frio para a posição e parafuse-as nas travas;

3. Instale hastes de flexão e suportes de luva; instale suportes de beiral (joelheiras) para o telhado.

Parâmetros principais de desempenho

I. Parâmetros de matéria-prima

1. Material: tira de aço galvanizado por imersão a quente laminada a frio Q235B

2. Espessura do revestimento galvanizado

Áreas interiores padrão: ≥80μm

Zonas de corrosão costeira ou química: ≥120μm

II. Especificações da seção principal (H×B×C: Altura × Flange × Rebordo)

C160×60×20, C180×60×20, C200×60×20, C220×70×20, C250×75×20, C280×80×20, C300×80×20; Espessura: 1,8–3,0 mm.

III. Propriedades Mecânicas

1. Força de rendimento: ≥235 MPa

2. Coeficiente de expansão linear: 1,2×10⁻⁵/℃ (compatível com a expansão térmica de chapas de aço com revestimento colorido)

4. Parâmetros de componentes acessórios

1. Hastes de Sag

Hastes retas/diagonais: aço redondo φ10 ou φ12 Q235; as extremidades são laminadas e galvanizadas a quente.

Mangas de suporte: tubo soldado Φ32×2.0; uma haste de aço redonda mais fina passa pelo interior para tensionar.

Um sistema de sag rod é obrigatório para vãos de terça >4 m.

2. Suportes de beiral (específicos do telhado)

Corte de pequenas seções C ou cantoneiras de aço; a espessura corresponde à madre ou é de 1,8 mm; uma extremidade se conecta à terça e a outra à viga de aço para evitar o tombamento da terça.

3. Componentes de conexão

Cunhos de terça: chapa de aço galvanizado por imersão a quente de 3,0–5,0 mm; Parafusos de fixação: Parafusos M12 ou M14 galvanizados a quente.

V. Seleção e referência de aplicação para terças de aço de seção C laminadas a frio

1. Pequenos armazéns (vão ≤ 9m, espaçamento estreito entre colunas): Telhado C140×50×2,0; Parede C100×50×2,0

2. Edifícios de fábrica padrão (vão de 12 a 24 m, espaçamento entre colunas de aproximadamente 6 a 7 m): Telhado C160/C180 (espessura da parede de 2,0 a 2,2 mm); equipado com um conjunto completo de hastes de flexão e suportes de flange

3. Zonas costeiras de ventos fortes: terças mais espessas (espessura da parede 2,2–2,5 mm); hastes de afundamento instaladas em intervalos mais próximos

4. Grandes edifícios fabris (espaçamento entre colunas > 7m): Telhado C200, C220, C250, C280, C300 (espessura da parede 2,0–3,0mm); equipado com um conjunto completo de hastes de flexão e suportes de flange
