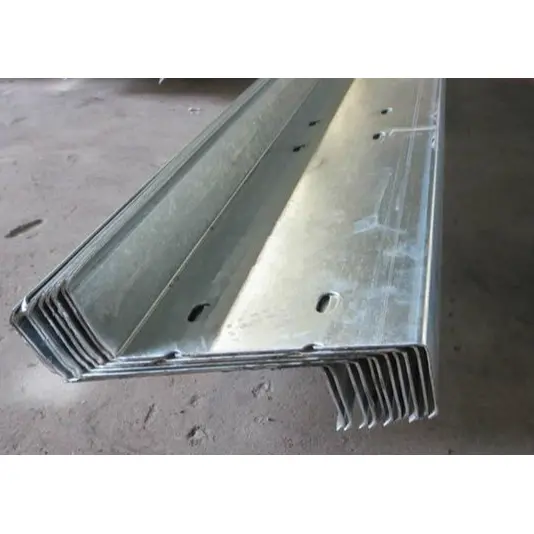

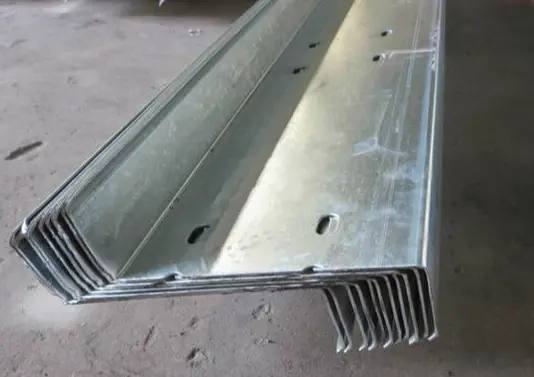

Terças de aço laminadas a frio com seção Z

As terças de aço com seção Z laminadas a frio da HAISHENG são perfis de paredes finas e de suporte de carga projetados especificamente para telhados inclinados com estruturas de aço. Ao contrário das terças de seção C convencionais, sua estrutura de flange inclinada permite a sobreposição de ponta a ponta para formar uma viga de suporte de carga contínua, aumentando significativamente a capacidade de carga do telhado e reduzindo o consumo de aço. Como fornecedor completo de estruturas de aço, oferecemos mais do que apenas perfis de seção Z; fornecemos soluções abrangentes de terças adaptadas a fatores como extensão da fábrica, cargas de vento locais e ambientes costeiros de névoa salina. Gerenciamos tudo, desde a qualidade da galvanização da matéria-prima e puncionamento em linha até o envio de todos os acessórios de suporte, resolvendo assim problemas comuns de engenharia – como incompatibilidades dimensionais, padrões anticorrosivos inconsistentes e inadequação estrutural durante a montagem no local – que surgem ao adquirir perfis e acessórios separadamente.

Definição do produto e escopo de aplicação

1. Material e Processo:

Estas terças de aço com seção Z laminadas a frio são fabricadas a partir de tira de aço galvanizado por imersão a quente Q235B usando uma linha de conformação a frio totalmente automatizada para perfilagem contínua, resultando em um perfil de aço padrão de paredes finas e calibre leve com uma seção transversal em forma de Z.

2. Aplicação Primária:

Instalados acima das vigas principais da cobertura, eles suportam toda a carga das chapas perfiladas de aço e das camadas de isolamento da cobertura, transferindo essas cargas para a estrutura principal de aço. Eles são amplamente utilizados em edifícios de fábricas com estrutura de portal e telhados com estrutura espacial de longo vão.

3. Principais características estruturais:

Projetado com flanges que se inclinam em direções opostas, as extremidades podem ser diretamente sobrepostas (escalonadas) para estender o comprimento, criando um sistema de vigas contínuas de vários vãos; isso oferece resistência geral à flexão superior em comparação com terças de seção C.

4. Restrições de uso:

As configurações de flange inclinada são inadequadas para a montagem vertical de painéis de parede externa; As seções C são a escolha padrão para vigas de paredes estruturais, enquanto as seções Z raramente são usadas para paredes.

5. Padrão de proteção contra corrosão do material base:

A galvanização por imersão a quente é o processo padrão; a espessura do revestimento deve ser ≥80μm para instalações industriais interiores padrão e ≥120μm para áreas costeiras ou quimicamente corrosivas.

Configuração completa do pacote de suprimentos

1 Especificações principais da seção Z

Padrão de designação de seção: Altura × Flange × Borda (H × B × C)

Modelos de estoque padrão: Z140×50×20, Z160×50×20, Z180×60×20, Z200×70×20, Z220×75×20, Z250×75×20, Z280×80×20, Z300×80×20

Faixa de espessura de parede comum: 1,8 mm, 2,0 mm, 2,2 mm, 2,5 mm; Versões resistentes de 3,0 mm disponíveis para projetos personalizados.

2 componentes de estabilidade lateral

1). Hastes de afundamento: Aço redondo galvanizado por imersão a quente (Φ10, Φ12); disponível em tipos retos e diagonais para restringir o deslocamento lateral das seções Z e evitar torção ou instabilidade sob fortes cargas de vento.

2). Suportes: Mangas de tubos soldados galvanizados a quente (Φ32×2,0); instalados nos pontos de transição das hastes diagonais para fornecer suporte rígido, garantindo que as hastes não se deformem sob carga.

3). Suportes de flange do telhado: Componentes de aço de pequeno ângulo ou pequena seção C; fixado à terça de seção Z em uma extremidade e soldado à viga de aço do telhado na outra. Estes resistem ao tombamento da terça causado pela forte sucção do vento; a instalação em cobertura total é obrigatória para edifícios industriais com vãos superiores a 18 metros.

3 acessórios especializados para conexão estrutural

1). Presilhas de terça: Placas de aço galvanizado por imersão a quente (3,0 mm a 5,0 mm de espessura) soldadas antecipadamente à superfície superior da viga principal do telhado; servem de base para a ancoragem de terças em seção Z.

2). Parafusos de emenda: parafusos M12 ou M14 galvanizados por imersão a quente de alta resistência usados ​​para fixar as extremidades sobrepostas das terças.

4 materiais de cobertura superior compatíveis

A superfície superior das terças de aço com seção Z laminadas a frio é compatível com painéis de telhado com costura vertical 470/475 e chapas de aço perfiladas padrão com revestimento colorido. Ele também suporta um sistema completo de cobertura de telhado que inclui isolamento térmico, membranas respiráveis ​​de PE e rufos de cumeeira.

Esquemas de configuração de terça padronizados por cenário

1 Edifícios de Fábrica Padrão com Vãos Médios (Menos de 15m)

Utiliza modelo Z160×50×20 com espessura de parede de 2,0mm; apresenta sag rods com espaçamento padrão e joelheiras localizadas apenas no meio do telhado; adequado para armazéns de processamento comuns no interior, sem erosão eólica significativa.

2 edifícios fabris com estrutura de aço de grande vão (18m–30m)

Utiliza modelos Z180 e Z200 com espessuras de parede de 2,0mm–2,2mm; apresenta um layout completo de hastes retas e diagonais ao longo de todo o comprimento e joelheiras em todo o vão para suportar o peso próprio do telhado e as fortes cargas de pressão do vento.

3 áreas costeiras com ventos fortes e telhados com estrutura espacial de grandes vãos

Usa perfis de seção Z espessados ​​(2,2 mm – 2,5 mm) com espaçamento mais curto entre hastes e joelheiras instaladas em todo o telhado; a espessura da camada de galvanização é aumentada para 120 μm para resistir à corrosão do sal marinho e rajadas de vento forte.

Aço de seção Z vs. aço de seção C

1. Diferenças de estrutura transversal:

As terças de aço laminadas a frio com seção Z possuem flanges inclinadas, permitindo que as extremidades se sobreponham e formem uma estrutura de viga contínua; As terças de aço de seção C possuem flanges planas que só podem ser unidas de topo, resultando em um comportamento estrutural simplesmente apoiado.

2. Cenários de aplicação:

O aço com seção Z é adequado para telhados inclinados e aplicações de longo vão; O aço de seção C é comumente usado para paredes e telhados de fábricas com vãos de 12 metros ou menos.

3. Desempenho Estrutural:

Com dimensões de seção transversal idênticas, o aço da seção Z experimenta menores momentos de flexão no meio do vão, permitindo maiores distâncias do telhado em um único vão.

Cinco principais vantagens práticas

1. Adequação estrutural para telhados inclinados:

As flanges inclinadas alinham-se naturalmente com a inclinação da cobertura, mantendo a superfície superior da madre paralela ao painel da cobertura; isso garante uma transferência de carga vertical e uniforme e elimina o carregamento excêntrico.

2. Instalação de sobreposição eficiente:

Os flanges em ambas as extremidades do perfil podem ser sobrepostos diretamente para estender o comprimento sem placas de emenda adicionais; um simples aparafusamento completa a extensão, reduzindo significativamente o tempo de construção do telhado.

3. Estabilidade lateral superior:

A secção oferece elevada rigidez lateral global e forte resistência à pressão lateral e à deformação torcional, garantindo que o telhado permanece estável durante ventos fortes.

4. Leve e com economia de material:

Para o mesmo vão do telhado e requisitos de carga, o aço com seção Z permite seções transversais menores ou paredes mais finas, reduzindo a quantidade de aço usada por unidade de área e diminuindo a carga na estrutura principal de aço.

5. Conjunto pré-fabricado conveniente:

Os furos dos parafusos para emenda são pré-perfurados na fábrica; a instalação no local requer apenas a inserção e o aperto dos parafusos – eliminando a necessidade de perfuração no local – resultando em conexões seguras e desperdício mínimo de construção.

Principais diferenciais versus produtos concorrentes

1. Comportamento de viga contínua: economia de material para vãos longos

Quando sobrepostas, as terças de aço com seção Z laminadas a frio formam uma viga contínua de vários vãos, reduzindo efetivamente os momentos de flexão no meio do vão. Sob condições de carga e vão idênticos, especificações de perfil menores podem ser usadas em comparação com o aço de seção C, reduzindo os custos gerais de aquisição de aço. Em contraste, o aço de seção C normalmente depende de conexões de vão simples; aplicações de vãos longos requerem seções transversais maiores, resultando em maior consumo de material.

2 Resistência à flexão seccional superior

Dada a altura e espessura de parede idênticas, a secção Z oferece um maior momento de inércia ao longo do seu eixo forte em comparação com o aço da secção C. Ele fornece capacidade de suporte de carga vertical superior e resistência a neve pesada e ventos fortes, tornando-o a escolha preferida para projetos costeiros e estruturas espaciais de grande vão.

3 Perfeitamente adequado para telhados com declives acentuados

A estrutura de flange inclinada é naturalmente compatível com telhados inclinados, garantindo um suporte estável sem o risco de carga unilateral e não suportada, frequentemente encontrada em secções C; os flanges planos das seções C podem causar excentricidade de carga em encostas íngremes, levando à deflexão e deformação ao longo do tempo.

4 vantagens significativas de custo geral

A utilização de aço de seção Z para telhados de grandes vãos permite uma redução nas especificações do perfil e no consumo total de aço. Seu peso próprio é muito inferior ao do canal de aço laminado a quente tradicional; o peso excessivo do canal de aço não só aumenta os custos de material, mas também aumenta as despesas com vigas principais e construção de fundações, razão pela qual o aço de canal laminado a quente foi amplamente eliminado para terças de telhado em edifícios industriais modernos de aço leve.

5 vantagens duplas: resistência à corrosão e construção de longo vão

Fabricado através de um processo integrado de galvanização por imersão a quente, atende a dois padrões anticorrosivos (80μm para áreas interiores, 120μm para regiões costeiras), garantindo resistência à ferrugem durante o uso externo de longo prazo. Para vãos longos do telhado, as seções podem ser diretamente lapidadas para estender o comprimento sem emendas segmentadas, resultando em uma velocidade geral de instalação muito mais rápida em comparação com a junta de topo necessária para seções em C.

6 Comparação resumida com produtos concorrentes

1). Terças de cesariana: Utilize uma estrutura de junta de topo simplesmente suportada; adequado para sistemas de paredes de fábrica e telhados de pequenos vãos (menos de 15m).

2). Canal de aço laminado a quente: Alto peso próprio e alto custo; raramente usado em sistemas de envelope de aço leve.

3). Terças de seção Z: Permitem suporte de carga contínuo e lapidado e oferecem excelente resistência à flexão; projetado especificamente para telhados com declives acentuados e grandes vãos.

Processo de produção de conformação a frio de fábrica padronizado

1 Inspeção de entrada de matéria-prima

A matéria-prima para terças de aço com seção Z laminadas a frio é a tira de aço galvanizado por imersão a quente Q235B. Cada lote é verificado quanto à espessura da tira e da camada de galvanização na chegada; o revestimento de zinco deve ser de pelo menos 80μm para aplicações terrestres e 120μm para aplicações costeiras. A superfície é inspecionada quanto a defeitos como manchas não revestidas, descascamento, dobras duras ou arranhões; materiais não conformes são imediatamente colocados em quarentena e excluídos da produção. As espessuras de parede de produção padrão incluem 1,8 mm, 2,0 mm, 2,2 mm e 2,5 mm.

2 Desenrolamento, Nivelamento e Alimentação

As bobinas de aço são içadas para o rack de carregamento e o desenrolador libera a tira. O equipamento de nivelamento elimina o estresse de enrolamento, enquanto a unidade é equipada com um sistema de correção fotoelétrica de dois lados para evitar desalinhamento de alimentação e garantir dimensões transversais uniformes.

3 Conformação Contínua a Frio (Processo Central)

Vários conjuntos de rolos formadores dobram progressivamente a tira de aço, laminando o formato Z – apresentando flanges inclinadas e bordas curvadas para dentro – em uma única passagem. O processo permite a produção em massa de toda a gama padrão de Z140 a Z300; ferramentas fixas garantem tolerâncias dimensionais controláveis.

4 Serra voadora servoacionada para corte preciso no comprimento

O material é cortado precisamente on-line nos comprimentos exigidos pelo projeto do cliente. A serra voadora hidráulica produz um corte limpo e suave, evitando deformação da seção transversal por esmagamento ou rebarbas excessivas.

5 Perfuração de fim de volta

Os furos dos parafusos são perfurados em ambas as extremidades do perfil para facilitar a sobreposição no local e as conexões aparafusadas. O espaçamento padronizado dos furos elimina a necessidade de perfuração adicional durante a instalação.

6 Inspeção Final do Produto

1). Medição real da altura da seção, largura do flange, dimensões do lábio e espessura da parede para verificar a conformidade com as especificações do pedido;

2). Inspeção de defeitos como arqueamento lateral, torção ou danos ao revestimento galvanizado; produtos defeituosos são separados para retrabalho.

7 Agrupamento e embalagem organizados

Terças Z de modelo, espessura de parede e comprimento idênticos são agrupadas. Na parte inferior são colocados paletes de madeira para proteção e afixadas etiquetas de identificação especificando o modelo, espessura da parede, comprimento individual, quantidade de remessa e nome do projeto correspondente.

8 Processamento e Embalagem Simultâneos de Componentes Auxiliares

Conjuntos completos de componentes auxiliares são processados ​​simultaneamente: os tirantes são fabricados cortando aço redondo Φ10/Φ12, laminando ambas as extremidades e aplicando galvanização por imersão a quente; os suportes são feitos cortando e processando tubos soldados de Φ32 × 2,0; e suportes de beiral e travas de terça são produzidos por meio de flexão. Todos os componentes passam por galvanização, são classificados e embalados e enviados no mesmo lote das terças Z.

9 Procedimentos padronizados de instalação no local

1). Solde e fixe as presilhas de terça galvanizadas por imersão a quente na superfície superior das vigas de aço do telhado;

2). Sobreponha as extremidades das terças Z em um arranjo escalonado, insira e aperte os parafusos M12/M14 para formar uma viga de suporte de carga contínua;

3). Instalar tirantes retos e diagonais, utilizando escoras para reforçar a estabilidade lateral; instale suportes de beiral para seções de telhado de longo vão.

Principais especificações de desempenho

1 Especificações de matéria-prima

1). Classe de material: tira de aço galvanizado por imersão a quente Q235B

2). Padrão de galvanização: ≥80μm para áreas interiores padrão; ≥120μm para regiões costeiras e zonas industriais químicas

3). Espessuras de parede padrão: 1,8 mm, 2,0 mm, 2,2 mm, 2,5 mm; Versão para serviço pesado de 3,0 mm disponível mediante solicitação

4). Propriedades mecânicas: Resistência ao escoamento ≥235 MPa; faixa de resistência à tração 375 MPa–500 MPa

2 Gama completa de especificações transversais (H × B × C)

Z140*50*20, Z160*50*20, Z180*60*20, Z200*70*20, Z220*75*20, Z250*75*20, Z280*80*20, Z300*80*20

Nota de uso: Os produtos de aço com seção Z são recomendados apenas para aplicações em telhados estruturais; o uso como terças de parede não é recomendado. 3 Referência para peso unitário teórico de modelos convencionais (kg/m)

- Z160×50×20: 2,0mm ≈ 4,58kg/m; 2,2 mm ≈ 5,03 kg/m

- Z180×60×20: 2,0mm ≈ 5,21kg/m; 2,2 mm ≈ 5,72 kg/m

4 Especificações técnicas para conjuntos completos de acessórios

1. Hastes de curvatura: Φ10, Φ12 Q235 aço redondo galvanizado por imersão a quente; as pontas apresentam fios enrolados;

2. Mangas de suporte: tubo de aço sem costura Φ32×2.0;

3. Chaves de beiral (joelheiras): aço de seção C pequena de 1,8 mm a 2,0 mm ou aço angular; componentes essenciais para telhados expostos a ventos fortes;

4. Acessórios de conexão: Presilhas de terça feitas de chapa de aço galvanizado por imersão a quente com 3,0–5,0 mm de espessura; os parafusos de fixação são parafusos de alta resistência galvanizados por imersão a quente M12/M14.

5 Critérios de seleção baseados no cenário de aplicação

1. Telhados de vão pequeno a médio (vão ≤ 15m): Z160×50×20, espessura da parede 2,0mm;

2. Edifícios fabris de grande vão (18–30 m): modelos Z180 ou Z200, espessura de parede 2,0–2,2 mm; hastes sag instaladas em todo o vão; cintas de beiral instaladas continuamente ao longo do telhado;

3. Áreas costeiras com ventos fortes e ambientes corrosivos: Selecione perfis de 2,2–2,5 mm mais grossos; reduzir o espaçamento de instalação da haste de flexão; aumentar a espessura da camada de galvanização para 120μm.

6 Principais características estruturais

Flanges inclinados permitem sobreposição de ponta a ponta, criando um sistema estrutural de viga contínua; para as mesmas dimensões de seção transversal, as terças de aço de seção Z laminadas a frio oferecem resistência à flexão superior em comparação com o aço de seção C, tornando-as adequadas para todos os projetos de cobertura de estrutura de aço inclinada e de grande vão.

Perguntas frequentes

1. P: Como devo distinguir e escolher entre aço de seção Z e aço de seção C?

R: Use aço de seção C para telhados de vão curto (menos de 15 m) e paredes externas de fábrica de suporte de carga; priorize o aço de seção Z para telhados inclinados, edifícios industriais de grandes vãos (acima de 18 m) e telhados de estrutura espacial em áreas costeiras com muito vento.

2. P: Como é garantida a proteção contra corrosão para aço de seção Z em projetos costeiros?

R: Os pedidos para regiões costeiras são fabricados com tiras de aço galvanizado por imersão a quente com 120 μm de espessura; todos os componentes acessórios - como hastes de flexão, presilhas de terça e suportes de beiral - passam pelo mesmo processo de galvanização de serviço pesado para evitar que enferrujem antes das seções estruturais principais.

3. P: Vocês oferecem corte de comprimento personalizado e fornecem um conjunto completo de acessórios para envio?

R: Apoiamos o corte em qualquer comprimento especificado. Um conjunto completo de acessórios - incluindo hastes de flexão, escoras, suportes de beiral, presilhas de terça e parafusos de conexão - pode ser combinado com os requisitos específicos de vão de fábrica e carga de vento e enviado juntos em um único contêiner.

4. P: O aço com seção Z pode ser usado diretamente como terças de parede?

R: Não é recomendado; os flanges inclinados dificultam a montagem nivelada dos painéis de parede verticais. O aço de seção C é a escolha padrão para terças de paredes estruturais.
