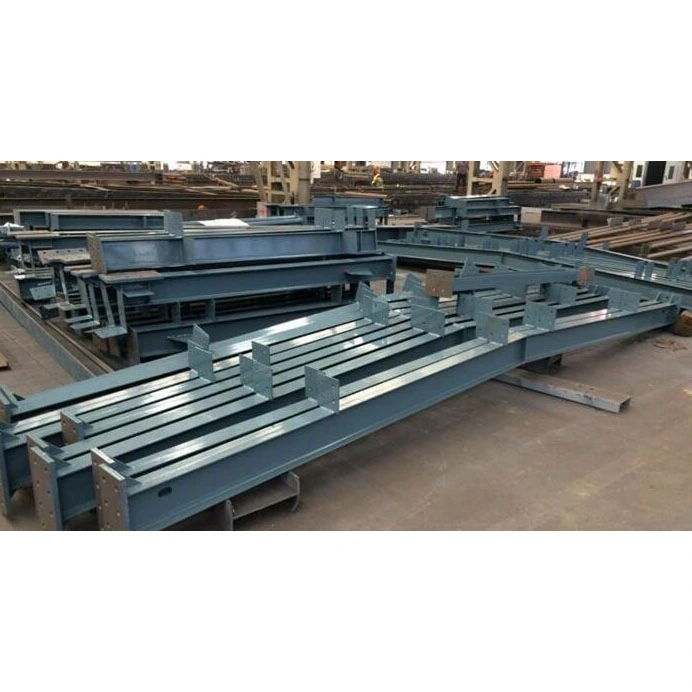

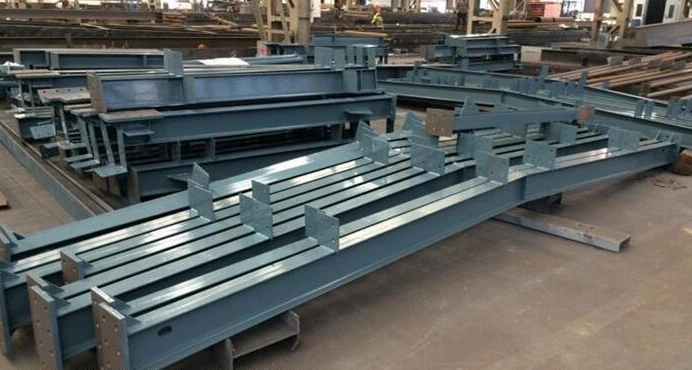

As vigas de aço de seção H para serviço pesado são os componentes de suporte de carga horizontal mais amplamente utilizados na construção em aço. Ao contrário das vigas I, vigas em caixa ou seções ocas circulares - que têm limitações estruturais inerentes - as vigas H otimizam a distribuição de carga por meio de um projeto de seção transversal de flange e alma distinto.
A HAISHENG utiliza um modelo de produção dupla que combina produção em massa laminada a quente com fabricação de chapas soldadas, atendendo a tudo, desde itens de estoque padrão até vigas personalizadas para serviços pesados e de seção variável. Nossos produtos chegam totalmente pré-fabricados – incluindo soldagem de placa final, montagem de reforço, jateamento grau Sa2.5 e revestimento multicamadas – eliminando a necessidade de acabamento no local. Eles estão prontos para içamento e conexão imediatos, enfrentando efetivamente três grandes desafios de aquisição para projetos no exterior: escassez de soldadores no local, cronogramas de construção apertados e dificuldades com futuras modificações estruturais. São a escolha ideal para vigas principais de piso e vigas de estrutura rígida de telhado.
- Vigas H Laminadas a Quente: Perfis padrão formados através de um único processo de laminação a quente na siderúrgica, apresentando dimensões fixas e tolerâncias restritas. As vantagens incluem entrega rápida, custos unitários mais baixos e ausência de tensão residual de soldagem. No entanto, permitem apenas o corte baseado no comprimento (as dimensões da secção transversal não podem ser modificadas) e são mais adequadas para vigas secundárias de instalações industriais padrão com vãos ≤18m e cargas convencionais.
- Vigas H soldadas: Fabricadas através da montagem de placas separadas de alma e flange utilizando soldagem automática por arco submerso; todos os parâmetros – como altura da seção, largura do flange e espessura da placa – são totalmente personalizáveis. Capazes de produzir vigas de seção variável (vigas cônicas), elas são a escolha principal para projetos não padronizados que envolvem vãos >18 m, cargas pesadas de guindaste e estruturas complexas de telhado em pórtico.
- Fórmula de rotulagem: H×B×tw×tf (universalmente compreendida na indústria sem ambiguidade; compatível com padrões globais de revisão de desenhos)
- Definições dos Parâmetros: H = Altura total da viga; B = Largura externa do flange; tw = espessura da alma; tf = Espessura do flange
- Exemplo: H600×200×10×16 indica uma altura de viga de 600 mm, largura de flange de 200 mm, espessura de alma de 10 mm e espessura de flange de 16 mm.
- Condições ambientais padrão: Q235B, Q355B (abrange 90% dos projetos globais internos e externos de clima temperado)
- Condições de baixa temperatura/alpinas: Q355NL obrigatório (certificado para resistência ao impacto a -20°C para evitar fraturas frágeis; obrigatório para projetos no norte da Europa, Rússia e Mongólia Interior)
- Vigas Retas de Seção Constante: Vigas de Aço de Seção H para Serviços Pesados com dimensões uniformes em toda sua extensão; usado para vigas primárias e secundárias em estruturas de vários andares e plataformas de equipamentos.
- Vigas Cônicas de Seção Variável: Maior altura no meio do vão e extremidades cônicas; projetado especificamente para telhados de fábrica com estrutura rígida de portal para reduzir os momentos de flexão de suporte e economizar aço.
- Vigas Emendadas Extra Longas: Pré-fabricadas em segmentos para comprimentos superiores a 12m; inclui chanfros de solda de topo pré-preparados para emenda no local com soldas de Grau I.
- Placas finais aparafusadas: Espessura 16–40 mm; selecionado com base nas forças de reação de apoio; pré-perfurados para parafusos de alta resistência; a escolha preferida para 90% das ligações rígidas de viga a pilar (não é necessário trabalho a quente no local).
- Extremidades chanfradas soldadas: chanfros em forma de V em ambos os lados dos flanges e almas; usado para megaestruturas de arranha-céus que exigem soldagem de penetração total no local.
- Reforços Transversais de Apoio: Característica padrão em zonas de pico de cisalhamento em apoios de vigas; evita flambagem/colapso local da alma sob cargas de rolamento; obrigatória nos termos das normas estruturais nacionais.
- Reforços transversais no meio do vão: posicionados em pontos de cargas concentradas de equipamentos e cargas verticais de guindastes para suprimir a flambagem por cisalhamento da alma.
Placas de ligação de consolos de vigas secundárias: Pré-fabricadas e soldadas à alma da viga principal para ligações pinadas com vigas secundárias, eliminando a necessidade de furação ou corte no local.
Placas de reforço de aberturas de utilidades: Reforço anular para aberturas de alma (canalização, elétrica, proteção contra incêndio) para evitar a redução da capacidade estrutural causada pelos recortes.
Olhais de elevação pré-fabricados: Pré-instalados de fábrica para vigas de grande vão com peso superior a 3 toneladas; projetado para atender cálculos estruturais de içamento; É proibida a soldagem ad hoc de olhais de elevação no local.
Cunhas de posicionamento temporário: Utilizadas para alinhamento durante a montagem no local de vigas multissegmentadas; retificado após a conclusão para garantir a suavidade da superfície.
Uso geral em ambientes internos: jateamento Sa2.5 + primer epóxi rico em zinco + camada intermediária de óxido de ferro micáceo + acabamento de poliuretano; espessura do filme seco: 80–120 μm.
Zonas classificadas contra incêndio: Aplicação adicional de revestimentos intumescentes resistentes ao fogo de película fina ou espessa para atender aos requisitos de inspeção de segurança contra incêndio de 1 hora, 2 horas ou 3 horas.
Zonas corrosivas costeiras/químicas: A galvanização por imersão a quente substitui o sistema de pintura; espessura do revestimento de zinco ≥85 μm; resistência à corrosão por névoa salina >18 anos.
Consumíveis: parafusos de alta resistência graus 8.8 e 10.9, arruelas planas e arruelas chanfradas; dimensionado para corresponder aos furos da placa final, eliminando a necessidade de aquisição secundária.
Documentação de inspeção: Certificados originais de qualidade de material, relatórios de testes 100% ultrassônicos (UT) para soldas de grau 1, registros de verificação dimensional 3D e registros de identificação exclusivos de componentes; toda a documentação é adequada para desembaraço aduaneiro no exterior e auditorias internas do proprietário.
Os flanges estão concentrados nas bordas superior e inferior, onde a tensão de flexão é maior; o módulo da seção em torno do eixo forte excede em muito o de uma viga I com o mesmo peso. A verificação da carga confirma que a deflexão vertical a longo prazo das vigas padrão do telhado com 15 m de vão permanece abaixo do limite L/400, evitando problemas comuns pós-construção, como deformação da terça do telhado, ruptura das membranas de impermeabilização e vazamento do telhado.
Em comparação com vigas caixão de capacidade de carga equivalente, o peso próprio é reduzido em 22% a 30%, diminuindo assim a carga vertical transmitida às colunas e fundações de aço. Não há necessidade de ampliar as dimensões das sapatas isoladas, reduzindo diretamente os custos de reforço de aço, concreto e escavação de terraplenagem; isto torna o sistema altamente adequado para o reforço e renovação de instalações industriais antigas.
95% da fabricação de vigas H aparafusadas é concluída na fábrica; o trabalho no local é limitado a içamento e aparafusamento, permitindo a instalação de 8 a 12 vãos de viga e coluna por dia. Como não são necessários soldadores de alta pressão certificados, o sistema aborda efetivamente os problemas de escassez de soldadores e altos custos de mão de obra frequentemente encontrados em locais no exterior, no Sudeste Asiático e na África.
As tensões residuais de soldagem são totalmente eliminadas através do endireitamento hidráulico, permitindo que a estrutura suporte o movimento alternativo de pontes rolantes e cargas laterais cíclicas de ventos fortes. Nenhum reforço lateral adicional é necessário nas zonas de intensidade sísmica 8, e a vida útil da fadiga estrutural atende ao requisito de vida útil de projeto de 50 anos.
O design de alma aberta evita cavidades fechadas, permitindo a instalação de suportes de equipamentos, novas tubulações ou aberturas estruturais sem comprometer o revestimento anticorrosivo interno. Isto oferece vantagens significativas em relação às vigas caixão (que não têm acesso interno) e seções ocas circulares (onde o corte de aberturas compromete a integridade anticorrosiva), resultando em uma redução de mais de 60% nos custos para futuras modificações e expansões.
As vigas laminadas a quente padrão estão disponíveis para envio em 3 dias, enquanto as vigas de seção variável soldadas personalizadas são entregues em 12 a 18 dias úteis. Os métodos de produção podem ser alterados de forma flexível com base na urgência do projeto, ajudando a evitar penalidades associadas a atrasos no cronograma.
- vs. Vigas I: As vigas I apresentam superfícies de flange internas inclinadas, resultando em desperdício de material nas bordas e alta suscetibilidade à instabilidade lateral ao longo do eixo fraco; em contraste, as vigas H têm superfícies de flange internas e externas paralelas, melhorando a utilização do material em 17% e permitindo que as terças sejam colocadas diretamente nos flanges.
- vs. Vigas em Caixa: As vigas em caixa oferecem rigidez bidirecional equilibrada, mas sofrem com peso próprio excessivo e cavidades internas inacessíveis para remoção de ferrugem; As vigas H apresentam eixos fortes e fracos distintos, permitindo o reforço direcionado da rigidez de um lado e reduzindo os custos em 35%.
- vs. Vigas de Seção Circular Oca (CHS): As vigas CHS fornecem rigidez uniforme em todas as direções, mas não podem suportar pisos planos em suas superfícies superiores; embora ofereçam baixa resistência ao vento, são inadequados como vigas de piso primárias e normalmente são limitados para uso em estruturas paisagísticas em balanço.
- Conexões viga-coluna: Três faces expostas permitem o uso universal de três tipos de conexão - placas terminais aparafusadas, juntas soldadas por ranhura e juntas sobrepostas de suporte (mísula) - oferecendo o mais alto nível de padronização em desenhos industriais.
- Conexões de vigas secundárias: A alma plana da viga principal permite a soldagem vertical de placas de ligação com perpendicularidade controlável; em contraste, a conexão a superfícies curvas (como tubos redondos ou quadrados) geralmente leva a cargas excêntricas.
- Fabricação de seção transversal variável: A modelagem é obtida simplesmente cortando a alma; o custo de fabricação por unidade é apenas 40% do das vigas caixão de seção variável.
- Proteção anticorrosiva: Sem cavidades fechadas; o jateamento e a pintura proporcionam cobertura total sem pontos cegos, eliminando riscos de acúmulo interno de água e ferrugem.
- Manutenção e inspeção: As soldas e as condições de ferrugem podem ser inspecionadas visualmente do lado de fora sem endoscópios, tornando a manutenção extremamente simples.
- Vigas de aço de seção H para serviço pesado: edifícios de fábricas de vários andares, telhados de estrutura rígida de portal e sistemas de piso composto de concreto.
- Vigas caixão: Projetos de grande porte e cargas pesadas com vãos >36m ou capacidades de guindaste ≥50t.
- Vigas tubulares redondas: Características arquitetônicas da fachada e pequenas coberturas em balanço.
- Vigas I: Suportes simples temporários e vigas secundárias diversas do telhado.
- Seções laminadas a quente: Verifique os certificados de material do moinho, meça novamente as espessuras da alma e do flange e verifique se há laminações ou rachaduras na superfície.
- Chapas de aço bruto: Achatamento para eliminar empenamentos induzidos por laminação e re-medir planicidade; placas não conformes são imediatamente devolvidas.
- Vigas laminadas a quente: Corte em serras CNC, com margem de 2mm reservada para retração de soldagem.
- Vigas Soldadas: Máquinas de corte por chama são utilizadas para cortar almas e flanges separadamente; para almas de seção variável, são cortados chanfros de transição curvos.
Gabaritos fixos especializados fornecem restrições de posicionamento, mantendo o desvio de centralização da alma dentro de 2 mm e garantindo o alinhamento vertical simultâneo de ambos os flanges; a soldagem por pontos protege a montagem para evitar desalinhamento.
Soldagem de passe de raiz unilateral → rotação da peça e goivagem/limpeza de raiz → soldagem completa no verso para eliminar a penetração incompleta da raiz; as soldas críticas do feixe principal passam por 100% de testes ultrassônicos (UT) de acordo com os padrões de Nível I.
Para lidar com a ondulação interna do flange e a flexão lateral da viga, métodos de correção dupla usando endireitadores de flange e endireitadores de viga são empregados para eliminar tensões internas de soldagem e evitar subsequente deformação por retorno elástico.
Marcação precisa de layout com base em desenhos; soldagem sequencial de reforços de rolamentos, consolos de vigas secundárias, presilhas de terças e placas finais, com controle rigoroso sobre a deformação da soldagem.
Furos de parafusos de alta resistência são formados em uma única passagem usando máquinas de perfuração CNC 3D (tolerância de diâmetro do furo ±0,3 mm); diversos furos de processo são cortados via plasma e depois rebarbados.
Desbaste de cordões de solda, respingos e marcas de corte; marcação de números de componentes e elevações de eixo para facilitar o levantamento e alinhamento no local.
Remoção de ferrugem em toda a superfície através de máquina de jateamento de passagem, alcançando uma rugosidade superficial de 40–75μm para garantir a adesão da tinta; aplicação em camadas de primer, camada intermediária e acabamento, com revestimento adicional resistente ao fogo aplicado em zonas designadas de proteção contra fogo.
Verificação de retilineidade, dimensões da seção transversal e espessura do filme de tinta; compilação de registros completos de inspeção de qualidade; embalagens de acordo com padrões transfronteiriços usando filme elástico à prova de chuva e paletes de madeira.
Suplemento: Processo Especial para Vigas de Seção Variável
Corte de almas irregulares → montagem em gabaritos seccionais → soldagem topo a bisel → endireitamento secundário geral; todos os outros processos são idênticos aos das vigas padrão.
- - Retilinearidade longitudinal do corpo da viga: ≤L/1000 (onde L é o comprimento total da viga)
- Verticalidade lateral do flange: ≤B/100 (onde B é a largura do flange)
- Desvio dimensional da seção transversal (comprimento/largura): ±2–3 mm
|
Grau de material |
Força de rendimento (ReL) |
Resistência à tração (Rm) |
Cenários de aplicação |
|
Q235B |
≥235MPa |
375~500MPa |
Fábrica comum, viga secundária do telhado |
|
Q355B |
≥355MPa |
470~630MPa |
Oficina para serviços pesados, viga principal de vários andares |
Nota: Q355NL com teste de impacto qualificado em baixa temperatura deve ser adotado para áreas de construção em baixa temperatura.
- Forte resistência à flexão do eixo: Módulo de seção líder da indústria em torno do eixo X; minimiza o consumo de aço para uma determinada carga
- Distribuição da força cortante: A alma suporta 100% da força cortante vertical; os flanges não contribuem para a resistência ao cisalhamento, resultando em limites de carga claros que simplificam a verificação estrutural
- Coeficiente de resistência ao vento: 1,3–1,5 (inferior às vigas caixão, mas superior às secções ocas circulares); oferece um ajuste equilibrado para zonas costeiras temperadas com carga de vento
- Estabilidade lateral: O flange superior é conectado diretamente às lajes ou terças, eliminando a necessidade de contraventamentos laterais adicionais e simplificando os desenhos estruturais
- Soldas grau I: Emendas de vigas principais e soldas portantes em apoios; É necessário 100% de teste ultrassônico (UT); padrão de defeito zero
- Soldas Grau II: Soldas secundárias para reforços e placas de ligação; Inspeção de amostragem aleatória de 20%; a resistência da solda não deve ser inferior à do material de base
- Parafusos de alta resistência: Grau 10.9 preferido para ligações rígidas entre viga e pilar; Grau 8.8 usado para conexões pinadas secundárias
- Pinos de cisalhamento: Pinos padrão Φ16/Φ19 no flange superior para lajes de concreto misto, garantindo ação sinérgica de suporte de carga entre aço e concreto
A produção é distribuída em quatro principais bases de fabricação de estruturas de aço (Tianjin, Fujian, Shandong e Hubei) para permitir logística e transporte localizados. Mantemos um amplo estoque de vigas de aço de seção H para serviço pesado padrão para envio em 48 horas. Para vigas soldadas não padronizadas, operamos 12 linhas proprietárias de soldagem por arco submerso, o que nos permite contornar gargalos de capacidade na alta temporada e garantir o envio dentro do prazo de pedidos de contêineres completos para clientes estrangeiros.
Mantemos um departamento de inspeção de qualidade interno independente e contratamos agências terceirizadas para verificar cada lote de vigas principais em relação à detecção de falhas, espessura da película de tinta e especificações de material. São fornecidos relatórios de inspeção originais em inglês, atendendo às licitações de engenharia e aos padrões de entrada de países da África, Sudeste Asiático e Ásia Central, eliminando a necessidade de os clientes realizarem testes adicionais.
Nossa equipe de detalhamento de estruturas de aço no exterior, composta por 12 pessoas, otimiza os detalhes da conexão e verifica os cálculos de carga de acordo com os padrões locais (BS, EN, GB). Corrigimos proativamente problemas como conflitos entre viga e pilar e incompatibilidades de espessura de chapa encontrados nos desenhos originais, reduzindo o desperdício de material no local em uma média de 8%.
Fornecemos fumigação para exportação, embalagens à prova de umidade e antiferrugem, vídeos de orientação de instalação multilíngues e serviços de documentação de desembaraço aduaneiro. Para locais de projetos no exterior, podemos enviar engenheiros certificados em estruturas de aço para fornecer orientação de instalação no local, superando barreiras de comunicação associadas à construção remota.
Desde que não haja sobrecarga provocada pelo homem, oferecemos garantia de 3 anos para pintura, garantia de 15 anos para galvanização por imersão a quente e suporte técnico vitalício para a estrutura principal. Os números dos componentes atribuídos de fábrica garantem a rastreabilidade e as peças de reposição com as mesmas especificações permanecem disponíveis por até 10 anos.
Q1: Devem ser usadas vigas H de seção variável para vigas de telhado em pórtico?
A: For spans ≤15m with standard roof loads, constant-section H-beams can be used to lower costs. For spans >15m or where roof loads (rain/snow) are significant, variable-section beams are required; these can reduce steel consumption by 15%–20% while simultaneously lowering shear forces at the supports.
Q2: Como faço para escolher rapidamente entre vigas H soldadas e vigas H laminadas a quente?
R: Escolha vigas laminadas a quente para dimensões padrão e cronogramas apertados; escolha vigas soldadas para seções transversais não padronizadas, profundidades variáveis, vãos extralongos ou espessuras de chapa especiais. As vigas laminadas a quente são livres de tensões de soldagem e adequadas para regiões de baixa temperatura, enquanto as vigas soldadas oferecem maior flexibilidade de personalização.
Q3: O corte de aberturas na alma de uma viga H afetará a segurança estrutural?
A: Pequenas aberturas reforçadas com placas de reforço na zona de baixo cisalhamento (meio vão) não comprometem a segurança; no entanto, as aberturas são estritamente proibidas na zona de alto cisalhamento perto dos suportes, pois podem facilmente desencadear a ruptura da alma. Nossos desenhos detalhados marcam claramente essas zonas proibidas.
Q4: Qual solução anticorrosiva é recomendada para regiões estrangeiras com alta exposição à névoa salina?
R: A galvanização por imersão a quente é obrigatória para áreas costeiras num raio de 5 km da costa, uma vez que os sistemas de pintura irão inevitavelmente descascar e enferrujar dentro de 3 a 5 anos; para áreas costeiras interiores, os acabamentos epóxi de alta espessura oferecem melhor relação custo-benefício geral.
Q5: Como as vigas são manuseadas se forem muito longas para o transporte em veículos padrão?
R: Vigas superiores a 12 metros são pré-fabricadas em segmentos com chanfros de solda usinados com precisão. A emenda no local usa soldas de topo com penetração total de Grau I; uma vez que o teste ultrassônico confirma a integridade da solda, o feixe emendado tem desempenho idêntico ao contínuo e atende aos padrões de aceitação estrutural.
Q6: Como é determinada a espessura da placa final? Uma espessura padrão pode ser usada em todos os aspectos?
R: Um padrão universal não pode ser aplicado; a espessura da placa terminal é calculada com base na força máxima de reação do suporte, normalmente variando de 16 mm a 40 mm. O uso indiscriminado de placas finas pode causar flexão da placa terminal ou deslizamento do parafuso; fornecemos cálculos de espessura gratuitos com base em cargas específicas do projeto.
