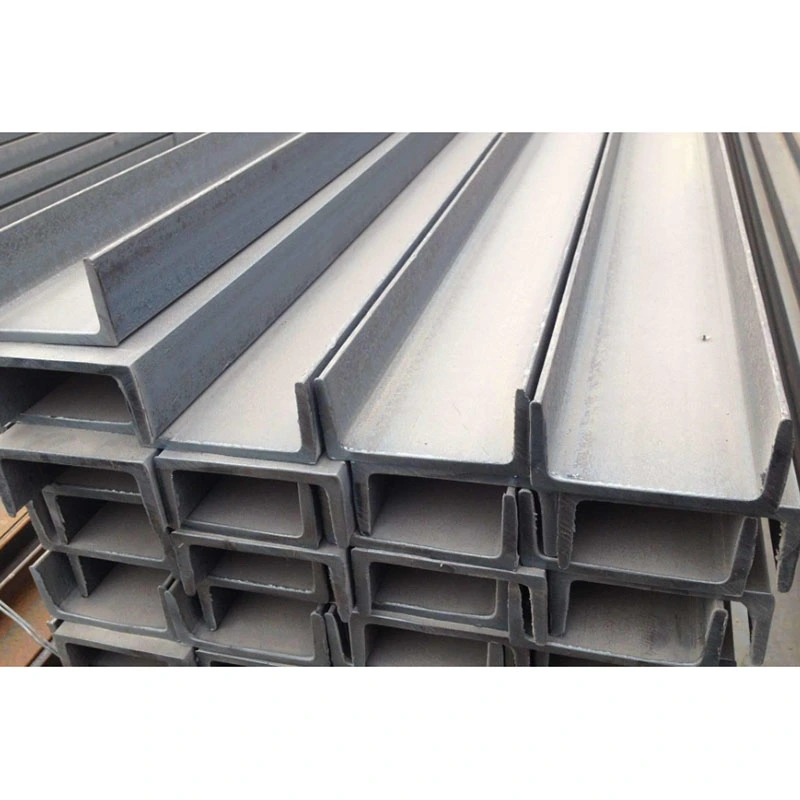

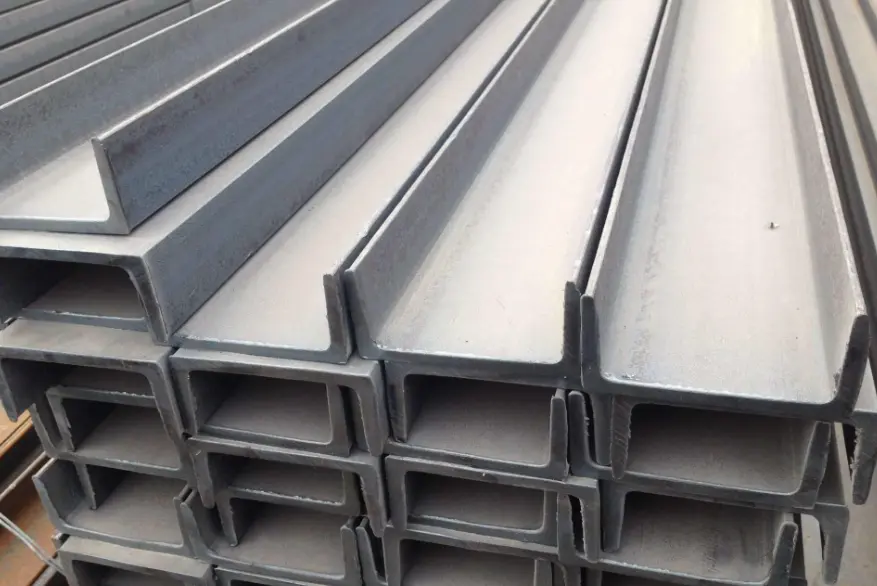

Canal de aço estrutural laminado a quente

Os canais de aço estrutural laminados a quente são as seções leves e de perfil aberto mais amplamente utilizadas na construção em aço. Ao contrário das vigas H ou I – que são projetadas para flexão bidirecional – esses canais utilizam uma abertura em forma de U de um lado para fornecer recursos exclusivos de fixação e restrição. Eles são projetados especificamente para aplicações auxiliares de suporte de carga, como contraventamento de estruturas, bases de suporte, componentes de parede embutidos e estruturas de terças. Ao contrário das seções C de paredes finas formadas a frio, os canais laminados a quente apresentam uma estrutura metalúrgica densa e resistência superior à deformação compressiva, tornando-os adequados para ambientes exigentes, incluindo locais industriais e locais externos úmidos.

Aproveitando nosso estoque existente de matéria-prima, a HAISHENG realiza apenas processamento secundário de precisão – eliminando a necessidade de emenda de placas e garantindo prazos de entrega curtos. Também oferecemos modificações de soldagem consecutiva para aumentar a rigidez torcional, atendendo efetivamente aos requisitos da grande maioria dos componentes auxiliares de estruturas de aço leve.

Categorização de produtos e identificação de seções transversais

1. Distinção entre dois tipos de seções de canal

- Canal de Aço Estrutural Laminado a Quente: Formado em peça única em altas temperaturas na aciaria; apresenta espessura uniforme da alma e do flange e uma inclinação inerente na superfície interna do flange; oferece alta tenacidade do material base e resistência ao impacto; adequado para aplicações estruturais permanentes de suporte de carga.

- Canal C Formado a Frio: Formado por dobramento de chapas finas de aço em temperatura ambiente sem tratamento térmico; apresenta paredes mais finas e menor peso próprio; usado apenas para terças de telhado de aço leve e estruturas internas; não permitido para uso como membros de tensão de suporte de carga.

2. Designação do modelo e definições dimensionais

- Padrão de Designação: Nomeado usando o formato `[` + número + sufixo `a` ou `b` (por exemplo, `[14a`, `[16b`); o sufixo `a` denota um modelo leve com flanges mais finos, enquanto `b` denota um modelo para serviço pesado com flanges mais grossos.

- Parâmetros da seção transversal: definidos por quatro parâmetros: altura da alma (h), largura do flange (b), espessura da alma (tw) e espessura do flange (tf). Todos os canais de aço estrutural laminados a quente apresentam uma inclinação inerente na superfície interna do flange, tornando-os incompatíveis com conectores padrão usados ​​para vigas I ou vigas H.

- Comprimentos Padrão de Fábrica: Fornecidos em comprimentos padrão de 6m, 9m e 12m; comprimentos fora do padrão não estão disponíveis na fábrica; membros extralongos exigem soldagem de topo chanfrada no local.

3. Critérios de seleção de materiais

- Q235B: Adequado para ambientes internos padrão, áreas externas secas, suportes de tubulação em geral e embutimentos em paredes; 95% de disponibilidade de mercado; menor custo de aquisição.

- Q355B: Adequado para ambientes industriais empoeirados, áreas com vibração de equipamentos, suportes para serviço pesado e conexões de tensão com alta carga de vento; oferece limite de escoamento 51% maior e resistência superior a cargas cíclicas (alternadas).

Acabamento de precisão fornecido de fábrica e soluções padronizadas

1. Componentes com acabamento padrão

- Corpo do canal principal: Corte no comprimento usando serras frias CNC; as faces finais são perpendiculares e lisas, livres de rebarbas de oxidação associadas ao corte a plasma, evitando assim lacunas na montagem.

- Acessórios de extremidade: Placas de extremidade de conexão plana e placas de vedação de extremidade de canal (placas de vedação fecham a abertura do canal para bloquear chuva e poeira, retardando assim a corrosão interna)

- Componentes internos do canal: nervuras de reforço internas verticais (soldadas por pontos contra as paredes internas para evitar o problema comum do canal de seção aberta se espalhar para fora sob compressão)

- Acessórios laterais: placas de suporte de utilidades, terminais de amarração entre colunas e braçadeiras circulares para tubos (projetadas para fixação lateral e conexões de suporte de carga)

2. Fabricação de furos para parafusos e disposições de elevação

- Fabricação de furos: Os furos de conexão de suporte de carga são perfurados com precisão usando uma máquina CNC de 3 eixos (tolerância ± 0,2 mm); compatível com parafusos padrão Grau 4.8 e parafusos de alta resistência Grau 8.8; não é necessário alargamento no local

- Acessórios de içamento: Para canais pesados ​​de aço estrutural laminado a quente com comprimento superior a 9m, são fornecidos olhais de içamento soldados simetricamente em ambos os lados; componentes mais curtos são levantados diretamente através dos flanges, não necessitando de soldagem adicional

3. Configurações anticorrosão e à prova de fogo específicas do cenário

- Uso interno padrão: remoção manual de ferrugem St3 seguida de sistema de pintura em duas camadas (primer e acabamento); espessura de filme seco de 55–90μm; fornece 8 anos de proteção contra ferrugem em ambientes internos

- Uso costeiro externo: remoção de ferrugem por jateamento Sa2.5 seguida de galvanização por imersão a quente; espessura do revestimento de zinco ≥70μm; fornece 8–12 anos de resistência contra corrosão por névoa salina

- Zonas corta-fogo: Aplicação de revestimento intumescente ignífugo de película fina sobre a camada anticorrosiva existente; atende ao padrão de classificação de resistência ao fogo de 1 hora

4. Três tipos de configurações de produtos acabados montados no piso

- Canal base de sustentação do equipamento: Corpo do canal + placa base + reforço vertical interno + tratamento anticorrosivo completo; usado para bases montadas no chão para ventiladores e bombas de água

- Canal tirante intercoluna: Corpo do canal + olhais bilaterais + furos para parafusos de posicionamento; usado para estabilização lateral e contraventamento de colunas de aço de seção H e colunas de tubos circulares

- Terças do gabinete em aço leve: Seções C formadas a frio + placas finais + presilhas das terças; usado para suportar painéis de aço revestidos de cor no telhado e na parede.

5. Documentação de inspeção fornecida com a remessa

Certificados de qualidade de material do fabricante original, registros de inspeção visual e dimensional completo e IDs exclusivos de componentes com código de spray - todos fornecidos em inglês - para uso direto em aprovações de supervisão de locais no exterior e desembaraço aduaneiro.

Principais vantagens práticas

1. Disponibilidade pronta para uso com zero lead time de personalização

As especificações completas dos canais de aço laminados a quente são mantidas em estoque, eliminando processos demorados, como corte de chapas, montagem e soldagem por arco submerso. Em comparação com o prazo de entrega de 12 a 18 dias para vigas H, as especificações padrão podem ser processadas com precisão e enviadas dentro de 24 horas, atendendo perfeitamente às necessidades urgentes de aquisição em pequena escala, como reformas de fábrica, acréscimos de tubulações e reparos de suporte de emergência.

2. O design de canal aberto facilita o roteamento integrado de M&A (mecânica e elétrica)

A cavidade interna aberta em forma de U oferece amplo espaço para roteamento; cabos de baixa tensão e pequenos tubos de abastecimento/drenagem de água podem ser embutidos e fixados diretamente no interior sem a necessidade de suportes externos adicionais. Ao contrário das cavidades estreitas das vigas I ou das cavidades fechadas dos tubos quadrados, a manutenção ou substituição futura das linhas de M&E não requer o corte do revestimento anticorrosivo do componente, reduzindo os custos de O&M em mais de 40%.

3. O design da placa traseira plana simplifica a instalação embutida

A parte traseira externa do canal de aço é uma superfície plana contínua, permitindo a montagem embutida direta contra paredes de concreto ou vigas de aço sem lacunas salientes ou interfaces irregulares. Ao contrário dos flanges cônicos das vigas I ou dos flanges duplos das vigas H, a instalação contra âncoras embutidas não requer calços para nivelamento, reduzindo significativamente o tempo de mão de obra no local.

4. Combinação e modificação flexíveis para estruturas não padronizadas

Dois canais de aço estrutural laminados a quente podem ser soldados costas com costas em um gabarito para formar uma seção em caixa fechada equivalente, superando as fraquezas inerentes dos canais únicos em relação à rigidez torcional e estabilidade lateral. Eles também podem ser unidos face a face para formar colunas ocas sem a necessidade de cortes personalizados, resolvendo efetivamente os problemas de desperdício de material associados a colunas pequenas e não padronizadas.

5. Custo geral ideal para aplicações de carga leve

Sob condições equivalentes de contraventamento lateral e carga de suporte, o peso próprio é 13% menor do que o das vigas I da mesma altura, resultando em reduções simultâneas na aquisição de matéria-prima, logística e custos de içamento. Ao servir apenas funções auxiliares de suporte de carga, o desempenho atende totalmente aos requisitos do código, sem o desperdício associado à capacidade "excessiva" das vigas H ou vigas I.

Comparação de quatro tipos principais de aço estrutural com base nos principais critérios de seleção

1. Diferenças nas capacidades de fixação e restrição

Somente canais de aço (canais C) possuem capacidade de "agarração" de perfil aberto; a abertura do canal permite a incorporação e fixação direta de tubos redondos, cabos circulares ou seções estruturais menores sem a necessidade de acessórios de fixação externos. Vigas H, vigas I e tubos quadrados dependem de fixações externas, tornando os pontos de fixação propensos a se deslocarem sob carga e resultando em baixa estabilidade contra vibração ou oscilação das linhas suportadas.

2. Diferenças na função estrutural e limites

- Vigas H: Rigidez bidirecional equilibrada; adequado para vigas estruturais primárias em pisos e coberturas de grandes vãos; capaz de suportar cargas verticais pesadas sustentadas.

- Vigas I: Excelente resistência à flexão ao longo do eixo forte; adequado para vigas secundárias em plataformas e pisos de pequeno a médio porte; projetado para flexão vertical unidirecional.

- Canais de Aço Estrutural Laminados a Quente: Adequados para contraventamentos laterais, suportes, componentes embutidos e fixação de contenção; proibido para uso como vigas primárias autônomas sujeitas a flexão vertical em vãos superiores a 8 metros.

- Tubos quadrados: Excelente resistência à torção bidirecional; o perfil fechado oferece resistência durável à corrosão; usado principalmente para colunas verticais; entretanto, reparar a corrosão dentro da seção oca após fazer furos é extremamente difícil.

3. Diferenças na modificação e manutenção pós-instalação

Os canais de aço possuem três lados expostos, permitindo a soldagem de placas de suporte ou talões em qualquer local sem retificação interna. Em contraste, uma vez feito um furo em um tubo quadrado, a cavidade interna não pode ser limpa de ferrugem ou repintada, criando um alto risco de corrosão interna oculta. A emenda no local de seções curtas de canal e a modificação da localização dos furos são processos simples que podem ser executados de forma independente por técnicos padrão no local.

4. Resumo da adequação da aplicação

Priorizar canais de aço laminados a quente para suportes externos de tubulações, componentes embutidos em paredes cortina e contraventamentos entre colunas; priorizar vigas H para vigas primárias de telhado que cobrem grandes áreas; priorizar vigas I para vigas secundárias em passarelas e plataformas; e priorizar tubos quadrados para colunas decorativas externas.

Processo de fabricação de precisão de ponta a ponta

I. Fluxo de trabalho de processamento padrão para canal de aço laminado a quente

1. Reinspeção da matéria-prima: Verifique a qualidade e o modelo do material; inspecionar se há arqueamento ou torção lateral; endireitar previamente mecanicamente os componentes não conformes; rejeitar matérias-primas com corrosão superficial profunda.

2. Corte de precisão CNC: Corte no comprimento usando serras frias; prepare chanfros de solda em forma de V em almas e flanges para juntas de topo de longo vão para garantir penetração total.

3. Posicionamento de acessórios e soldagem por pontos: Posicione os reforços, placas finais e braçadeiras de acordo com os desenhos; encaixe com precisão os reforços internos na cavidade do canal, mantendo uma folga de ajuste de ≤0,8 mm.

4. Soldagem com proteção de gás: Realize soldagem contínua com proteção de gás CO2 para evitar porosidade; submeter soldas de topo com carga crítica a amostragem de teste ultrassônico (UT) com base em padrões de Grau II.

5. Fabricação de furos de precisão: furos CNC para pontos de conexão de carga pesada; crie diversos furos de processo no local e rebarbe bordas.

6. Correção de deformação: Corrija o arqueamento ou torção induzido pela soldagem usando endireitamento por chama em baixa temperatura para evitar comprometer as propriedades mecânicas do material de base.

7. Tratamento Anticorrosivo de Superfície: Aplicar revestimento anticorrosivo ou galvanização por imersão a quente após remoção graduada de ferrugem; permitir que o revestimento cure naturalmente para atender aos padrões.

8. Inspeção Final e Embalagem: Marcar os números de identificação dos componentes; verifique todas as dimensões; embalagem para transporte marítimo utilizando filme elástico impermeável e paletes de madeira.

II. Processo Especial para Montagem de Seção em Caixa de Dois Canais

Posicione dois canais de aço estrutural laminado a quente em ambos os lados usando um gabarito dedicado → prenda com pontos de solda intermitentes para evitar desalinhamento → execute soldagem contínua em todo o comprimento nos lados externos → conduza o endireitamento lateral geral → faça furos completos e tratamento anticorrosivo. O componente soldado resultante oferece rigidez bidirecional comparável a uma viga de seção em caixa com as mesmas especificações, ao mesmo tempo que reduz os custos em 22%. III. Análise Comparativa de Procedimentos de Processamento de Aço Estrutural

- Vigas H: Envolve múltiplas etapas – montagem da placa, soldagem por arco submerso e endireitamento de flange; processo complexo; principalmente fabricado sob medida.

- Vigas I/Aço Canal: Envolve apenas corte de laminados a quente e soldagem de pequenos componentes; processo simplificado; envolve principalmente o processamento profundo de estoque pronto para uso.

Parâmetros de desempenho padronizados abrangentes

1. Tolerâncias Dimensionais

- Desvio total do comprimento do componente: ± 3 mm

- Deflexão lateral (curvatura/varredura): ≤L/1000 (onde L é o comprimento real do componente)

- Torção do flange e inclinação da face final: Em conformidade com os padrões nacionais GB/T 707 para canais de aço laminados a quente.

2. Propriedades Mecânicas do Material Base

3. Parâmetros Estruturais Transversais

- Características de rigidez: O desempenho de flexão do eixo forte atende aos requisitos para vigas secundárias leves; a rigidez lateral do eixo fraco é insuficiente; a resistência à torção de um único membro é fraca; carregamento no meio do vão sem apoio lateral é estritamente proibido.

- Coeficiente de resistência ao vento: Fixado em 1,40 (inferior às vigas H equivalentes, superior aos tubos redondos sem costura); menor risco de deformação induzida pelo vento para suportes externos de baixo perfil.

- Capacidade de carga de fixação: Capacidade mecânica única para fixação/retenção localizada; suporta forças de fixação laterais e radiais – uma característica estrutural não encontrada em outras seções de aço de perfil aberto.

4. Padrões de Inspeção de Solda

- Soldas de topo com carga primária: Inspeção de solda Grau II; Taxa de amostragem de 20% para testes ultrassônicos (UT) em pontos críticos de tensão/conexão.

- Soldas de filete de reforço e placa de suporte: Somente inspeção visual; a conformidade requer ausência de voltas frias, porosidade ou respingos/bolhas de solda.

5. Parâmetros de conexão e acessórios

- Seleção de parafusos: Parafusos padrão grau 4.8 para suportes estáticos convencionais; Parafusos de alta resistência grau 8.8 para equipamentos vibratórios ou conexões de tensão elevada.

- Espessura da placa de conexão: Faixa padrão de 8–20mm; selecionado com base em requisitos específicos de tensão lateral e carga de cisalhamento.

Como selecionar um fabricante de vigas para estruturas de aço de alta qualidade?

1. Estoque abrangente e remessa rápida entre regiões

A HAISHENG mantém estoque pronto de canais de aço estrutural laminados a quente (tamanhos 10#–28#) em quatro principais bases de produção, atendendo pedidos para os mercados doméstico, do Sudeste Asiático e da Ásia Central. Eliminamos atrasos causados ​​por falta de stocks intermediários; pedidos padrão que exigem processamento preciso são carregados e enviados em 48 horas, enquanto as exportações de contêineres completos são processadas com carregamento simplificado de contêineres.

2. Processamento especializado para componentes de perfil aberto

Para enfrentar desafios como o alargamento do flange e garantir um ajuste perfeito contra superfícies inclinadas, utilizamos gabaritos de posicionamento especializados que mantêm a tolerância de ajuste para reforços e grampos dentro de 0,5 mm. Isto resolve problemas comuns da indústria, como conexões soltas em superfícies inclinadas e afrouxamento estrutural sob carga.

3. Entrega de exportação multilíngue compatível

Fornecemos versões originais em inglês de toda a documentação de fábrica e relatórios de teste, incluindo verificação SGS de terceiros para galvanização por imersão a quente e espessura de película de tinta. Nossa documentação atende a todos os requisitos de conformidade para auditorias de proprietários de projetos no exterior, desembaraço aduaneiro e licitações de projetos.

4. Anticorrosão e modificação de componentes sob demanda

Adaptamos soluções anticorrosivas ao clima do local do projeto, aplicando tratamentos diferenciados para zonas interiores, costeiras e químico-industriais. Apoiamos modificações não padronizadas, como soldagem de canais costas com costas, braçadeiras de formato personalizado e perfuração excêntrica, eliminando a necessidade de os clientes terceirizarem processamento adicional.

5. Suporte Técnico Gratuito para Seleção Estrutural

O suporte pré-venda inclui orientação especializada sobre a distinção entre canais laminados a quente e formados a frio para evitar riscos de segurança estrutural causados ​​por seleção inadequada. O suporte pós-venda abrange assistência técnica remota para suportes em grandes altitudes e instalação de suportes, além de rastreabilidade permanente por meio de numeração de peças de componentes.

Perguntas frequentes

Q1: O aço de canal laminado a quente e o aço em forma de C formado a frio podem ser substituídos um pelo outro?

R: Não, eles não podem ser substituídos. O material base do canal de aço estrutural laminado a quente passou por tratamento térmico e têmpera, que possui forte tenacidade e resistência ao impacto. É utilizado para cargas estruturais permanentes; enquanto o aço em forma de C formado a frio tem uma parede fina e está sujeito a deformações, sendo usado apenas para vigas de fechamento. A especificação proíbe seu uso em tirantes e suportes de suporte de carga.

Q2: Qual é a extensão máxima de um aço de canal único?

R: Sem apoio lateral o vão máximo é de 4,5 metros. Se o vão exceder este valor, devem ser adicionados tirantes laterais ou uma estrutura de caixa de canal duplo para evitar o tombamento lateral do eixo fraco.

Q3: É necessário fazer tratamento anticorrosivo dentro da cavidade de aço do canal?

R: O processo de jato de areia e pulverização pode cobrir todo o interior da cavidade e nenhum tratamento adicional é necessário; a camada de zinco do processo de galvanização por imersão a quente pode aderir uniformemente à cavidade interna. Somente o aço do canal fechado não pode ser protegido internamente contra a corrosão e não há pontos cegos de ferrugem internos no aço do canal.

Q4: Quais são os critérios de seleção para canal de aço tipo A e tipo B?

R: Para cargas leves estáticas e vãos curtos, o tipo A é selecionado para economizar custos de aquisição; para tirantes de alta altitude, vibração de equipamentos e cargas de impacto lateral, o tipo B é selecionado para adicionar um flange mais espesso para evitar esmagamento e rachaduras locais.

Q5: O canal de aço pode ser usado como viga principal do telhado?

R: Não é recomendado. A seção transversal aberta tem estabilidade torcional extremamente fraca, e as cargas alternadas de vento e neve no telhado podem causar torção e falha do componente. Só pode ser utilizada como viga secundária para os tirantes do telhado e não pode ser utilizada como viga de suporte principal.
