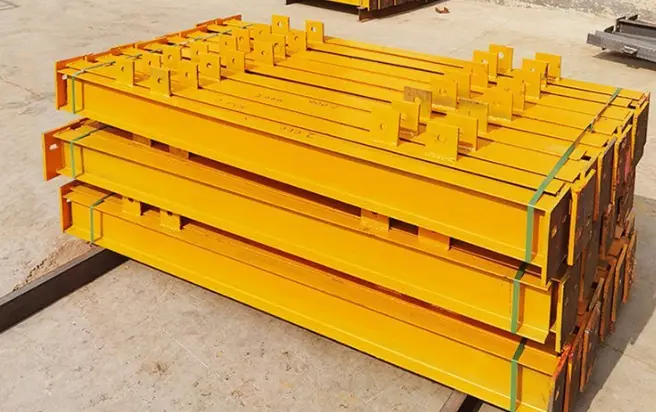

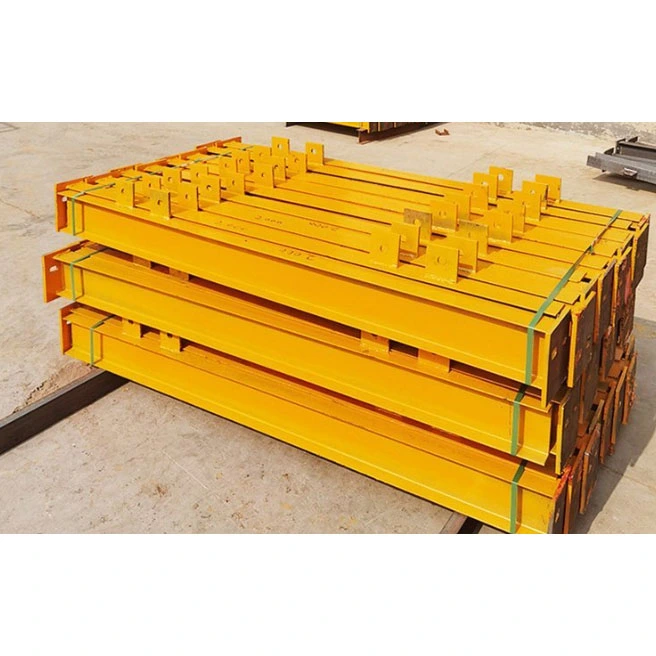

Seção I estrutural de aço laminado a quente com viga I

As seções estruturais de aço laminado a quente com viga I são perfis de suporte de carga horizontais especializados projetados para estruturas de aço leves e de curto vão. Ao contrário das vigas H ou perfis de seção fechada - que são projetados para cargas pesadas - essas vigas I são produzidas através de um processo de laminação a quente de passagem única, em conformidade com os padrões nacionais; eles não exigem soldagem de seção personalizada e todas as dimensões seguem especificações padronizadas.

Aproveitando nosso estoque existente de matéria-prima, a HAISHENG realiza apenas processamento secundário – como corte, perfuração, soldagem de acessórios e revestimento anticorrosivo – resultando em prazos de entrega muito mais curtos do que aqueles para aço fabricado sob medida. Esses produtos são ideais para projetos que envolvam espaços confinados, cargas mais leves ou modificações no local. Elas oferecem uma solução prática que evita o desperdício de material associado às vigas H e as complexidades de instalação de tubos quadrados, tornando-as as vigas de suporte econômicas mais utilizadas para sistemas de suporte eletromecânicos, estruturas auxiliares de plantas e pequenos conjuntos em balanço.

Definição de atributos do produto e identificação do modelo

1. Estrutura Transversal e Comportamento Estrutural

- Estrutura transversal: Apresenta um formato padrão em "I" com uma rede vertical centralizada. As faces internas dos flanges superior e inferior possuem inclinação de 1:6; os flanges variam em espessura de borda ao centro, e suas superfícies interna e externa não são paralelas – essas são as características visuais mais distintas que os distinguem das vigas H.

- Comportamento Estrutural: Segue um caminho de carga onde o banzo superior está em compressão, o banzo inferior está em tração e a alma resiste ao cisalhamento em uma direção. Embora a resistência à flexão ao longo do eixo forte atenda aos padrões, há uma fraqueza inerente na resistência à deformação lateral ao longo do eixo fraco.

2. Designação do modelo e classificação das especificações

- Designação Padrão: Nomeada usando a letra “I” seguida de um sufixo numérico. Os sufixos “a” e “b” indicam diferenças de espessura de flange para a mesma altura de seção; Os modelos "a" possuem flanges mais finos, enquanto os modelos "b" possuem flanges mais grossos e maior capacidade de carga geral.

- Modelos de Mercado Comum: Variações de I10, I12.6, I14, I16, I18, I20a e I20b até I45; o maior modelo amplamente disponível é o I56. Tamanhos fora desta faixa não estão disponíveis como itens de estoque padrão.

- Comprimentos de matéria-prima: Os comprimentos padrão de fábrica são 6m, 9m e 12m. As secções variáveis ​​laminadas de fábrica não são suportadas; membros que excedam esses comprimentos devem ser emendados no local.

3. Critérios de seleção de materiais

- Q235B: O material do mercado convencional; oferece excelente ductilidade e desempenho de corte a frio. Adequado para ambientes internos com temperatura ambiente e 95% de projetos auxiliares de pequenos vãos em ambientes secos e ao ar livre.

- Q355B: Um material alternativo de nicho com limite de escoamento 51% maior. Usado principalmente para suportes de equipamentos de carga pesada, vigas de aço extralongas em balanço e projetos em regiões de baixa temperatura e livres de gelo; a disponibilidade de estoque é limitada.

Componentes entregues na fábrica e três configurações padronizadas

1. Lista de componentes padrão

- Corpo da viga principal: Seção I de aço laminado a quente com viga I estrutural (padrão GB) cortada em comprimentos precisos via CNC; as faces finais não têm rebarbas e atendem aos padrões de perpendicularidade.

- Acessórios de conexão final: Placas de conexão planas e reforços de rolamentos verticais; os reforços requerem recorte de canto para se ajustarem ao perfil do flange inclinado, resultando em dimensões gerais menores em comparação com os reforços para vigas H padrão da mesma altura.

- Acessórios para corpo de vigas: Placas de suporte de terças, alças de vigas secundárias e placas de reforço para aberturas de utilidades; soldados em locais designados conforme necessário.

- Acessórios de elevação: olhais de elevação simétricos pré-instalados nas laterais de vigas grandes e longas (I25 e superiores); vigas menores (I20 e abaixo) não requerem alças pré-instaladas e são levantadas diretamente através dos flanges.

2. Esquema de superfície anticorrosiva e proteção contra incêndio

- Grau de remoção de ferrugem: limpeza manual St3 para projetos civis padrão; Jateamento/jateamento de areia Sa2.5 para projetos municipais e de exportação de alto padrão.

- Pintura: Revestimento compósito de duas camadas de primer mais acabamento; espessura de filme seco controlada entre 60–100 μm, atendendo aos requisitos antiferrugem internos para uma vida útil de 5 anos.

- Tratamento em condições especiais: Galvanização por imersão a quente para zonas de alta umidade ou respingos de chuva; revestimento resistente ao fogo intumescente de filme fino para compartimentos corta-fogo, atendendo ao requisito de classificação de resistência ao fogo de 1 hora.

3. Três categorias de configurações de fábrica

- Viga I da plataforma simplesmente apoiada: Corpo da viga + placas finais em ambas as extremidades + reforços de rolamentos recortados + placas de suporte de terça + revestimento anticorrosivo completo; utilizado em vigas principais em passarelas metálicas e plataformas de equipamentos; conectado via aparafusamento direto no local.

- Viga I do suporte cantilever: Corpo da viga + placas de reforço espessadas em ambos os lados da raiz + placa de conexão de ancoragem; usado para subestruturas de parede cortina e pequenos suportes de guarda-sol em balanço para exteriores.

- Viga secundária de cobertura simples: Corpo em viga + terça simples de apoio unilateral; sem placas de conexão final; soldado diretamente ao flange da viga principal no local; usado para vigas menores em beirais de fábrica.

4. Documentação de aceitação de fábrica incluída na remessa

Certificados originais de qualidade de materiais de usinas siderúrgicas, registros de inspeção dimensional de componentes e folhas de identificação exclusivas de componentes; a documentação é adequada para submissão direta e aceitação do supervisor em locais de projetos no exterior.

Principais vantagens da aplicação no local

1. Rápida rotatividade de estoque; ideal para compras urgentes e de pequenos lotes

Todos os modelos de vigas I laminadas a quente são itens de estoque padrão produzidos em massa, eliminando a necessidade de laminação ou fabricação programada (como emenda ou soldagem). Ao contrário das vigas H soldadas ou das vigas em caixa - que requerem de 10 a 20 dias para entrega - as especificações padrão podem ser enviadas em 48 horas. Eles são perfeitamente adequados para necessidades de aquisição esporádicas, como substituição de suportes antigos, adição de tubulação eletromecânica ou reposição urgente de vigas transversais para acumulação no local.

2. Alta resistência ao impacto; baixo desperdício no local

A inclinação de 1:6 no flange interno cria uma borda chanfrada natural, evitando o enrolamento do flange ou o empenamento da alma durante o içamento, transporte no local ou colisões acidentais envolvendo outros equipamentos. Em contraste, as vigas H com flanges planas são propensas a danos nas bordas, resultando em uma taxa de descarte no local mais de 12% maior do que a das vigas I.

3. O perfil estreito se adapta a espaços apertados e confinados

Para a mesma capacidade de suporte de carga vertical, o flange inferior de uma viga I é 22% a 30% mais estreito do que o de uma viga H equivalente. Isso permite a instalação em áreas confinadas – como corredores de utilidades eletromecânicas, espaços estreitos entre gabinetes de equipamentos ou estruturas de paredes cortina fechadas – sem interferir nos layouts de tubulações ou conduítes.

4. Baixa barreira à modificação; não são necessários soldadores especializados

Ajustes de comprimento e aberturas localizadas podem ser obtidos simplesmente através de serragem ou corte a plasma, eliminando a necessidade de máquinas pesadas, como soldadores de arco submerso ou endireitadores hidráulicos. Técnicos gerais no local podem realizar tarefas como soldar suportes adicionais ou ajustar posições de furos; soldadores de alta pressão certificados não são necessários, reduzindo significativamente os custos de mão de obra para modificações em pequena escala no exterior.

5. Baixo custo geral; excelente valor para pequenos projetos

O preço unitário das matérias-primas é 15% a 20% inferior ao das vigas H soldadas com capacidade de carga equivalente. Além disso, seu peso mais leve reduz os custos de transporte e içamento. Para vigas secundárias com vãos inferiores a 6 metros e cargas uniformemente distribuídas abaixo de 12 kN/m, proporcionam o desempenho adequado sem "excesso de engenharia", evitando assim desperdícios significativos de material.

Comparação abrangente e multidimensional de diferenciação de produtos

1. Comparação das características estruturais de suporte de carga

- vs. Vigas H: As vigas H possuem rigidez lateral bidirecional equilibrada e flanges paralelas adequadas para suportar totalmente decks de aço perfilados, tornando-as ideais para vigas de piso de longo vão; A seção I estrutural de aço laminado a quente com viga I oferece resistência à flexão adequada apenas ao longo do eixo forte e é altamente propensa à flambagem lateral-torcional ao longo do eixo fraco, tornando-os inadequados para estruturas de longo vão sem contraventamento lateral.

- vs. Vigas de Seção Oca Quadrada/Circular: Seções tubulares fechadas oferecem excelente resistência à torção, mas evitam a remoção de ferrugem interna e dificultam os reparos anticorrosivos pós-instalação em recortes; As vigas I apresentam seções abertas que permitem a inspeção de toda a superfície e custos mais baixos para modificações subsequentes de serviços públicos/tubulação.

2. Comparação de Conexão e Construção

- Facilidade de assentamento/montagem: As vigas I padrão podem ser assentadas diretamente em consolos de concreto ou suportes de aço e fixadas com soldas simples, enquanto as vigas H requerem aparafusamento da placa final, envolvendo etapas de construção mais complexas.

- Limitações de soldagem da placa de conexão: As superfícies cônicas dos flanges das vigas I não permitem contato nivelado com placas de conexão planas em grandes áreas, impedindo conexões de juntas multidirecionais e limitando seu uso a condições de carga simples, unidirecionais e simplesmente suportadas.

3. Cenários e limitações de aplicativos definidos

- Cenários de Vantagem Única: Vigas gradeadas de passarelas em plantas industriais, suportes de utilidades MEP (mecânicas, elétricas e hidráulicas), bases de montagem de equipamentos, subquadros de fachadas cortina e vigas secundárias de cornija; o uso de vigas H nesses contextos resulta em uma especificação excessiva de desempenho significativa.

- Cenários Proibidos: Vigas principais da cobertura com vão superior a 8 metros, lajes mistas de concreto de grandes áreas e estruturas cantilever não suportadas expostas a fortes cargas de vento (devido ao risco de instabilidade lateral e colapso).

Fluxo de trabalho padronizado de processamento profundo para vigas I laminadas a quente

Este fluxo de trabalho abrange apenas o processamento secundário de seções laminadas a quente (excluindo seções compostas soldadas a partir de placas) e reflete as etapas reais de produção da fábrica:

1. Inspeção visual de entrada de matéria-prima

Verifique os certificados originais da fábrica, perfis de seção e classes de materiais; realizar amostragem em lote para verificar arqueamento lateral, torção e deformação do flange; endireitar mecanicamente seções ligeiramente torcidas antes do processamento; devolver matérias-primas não conformes ao fornecedor para evitar que estoques abaixo do padrão entrem na produção.

2. Corte de precisão CNC no comprimento

Pedidos de alto volume utilizam serragem CNC de metal frio, resultando em cortes suaves, livres de camadas de oxidação e uma margem de 2 mm para soldagem de topo; pedidos urgentes de pequenos lotes utilizam corte a plasma. Membros extralongos passam por chanfro dupla face em almas e flanges para atender aos requisitos de solda de topo com penetração total no local.

3. Posicionamento e soldagem por pontos de acessórios irregulares

A localização dos acessórios é marcada com precisão com base nos desenhos de construção. Para flanges inclinados, os cantos dos reforços são chanfrados com inclinação de 1:6 para garantir um ajuste perfeito ao corpo da viga; soldagem intermitente é usada para fixação, mantendo a deformação induzida pela soldagem dentro de 1,5 mm.

4. Soldagem Contínua com Protecção de Gás

Pequenos componentes, como presilhas de terça, placas de conexão e reforços, são soldados usando soldagem com proteção de gás CO2, garantindo a formação uniforme do cordão de solda; as juntas de topo no local para vigas extralongas utilizam soldagem a arco manual, com soldas de topo com carga crítica submetidas a testes ultrassônicos aleatórios de acordo com os padrões de Grau II.

5. Perfuração Mecânica de Precisão

Os pontos de conexão para parafusos pesados ​​e de alta resistência são perfurados usando furadeiras CNC integradas de 3 eixos, com tolerâncias de diâmetro de furo controladas em ±0,2 mm; furos para diversas tubulações/conduítes no local são perfurados usando furadeiras elétricas manuais, com subsequente retificação para remover rebarbas.

6. Correção de Deformação e Acabamento Superficial

A flexão lateral e as deformações torcionais causadas pela soldagem são corrigidas usando uma combinação de aquecimento localizado por chama e macacos mecânicos; respingos de solda, escória e rebarbas de ponta são totalmente triturados para eliminar riscos potenciais de arranhões durante a instalação no local.

7. Remoção de ferrugem graduada e revestimento de superfície

A remoção de ferrugem é realizada através de limpeza manual (St3) ou jateamento (Sa2.5) de acordo com especificações do projeto para eliminar carepa superficial e ferrugem solta; o primer e os acabamentos são aplicados à temperatura ambiente, com revestimentos retardadores de fogo de película fina adicionados em zonas designadas resistentes ao fogo; os componentes passam para o próximo estágio somente após o revestimento ter curado naturalmente para atender aos padrões.

8. Marcação de identificação, verificação, embalagem e envio

Números de identificação permanentes são aplicados aos componentes. Uma inspeção abrangente é realizada para verificar comprimentos, diâmetros de furos e dimensões externas, e o conjunto completo de documentação de inspeção é compilado. Os componentes são envoltos em filme extensível à prova d’água e fixados em paletes de madeira – adequados para transporte marítimo de longa distância com proteção contra umidade.

Desempenho abrangente do produto e especificações técnicas

1. Tolerâncias Dimensionais e de Usinagem

- Desvio total do comprimento do feixe: ± 3 mm

- Cambagem/deflexão lateral longitudinal: ≤L/1000 (onde L é o comprimento real da viga)

- Planicidade/torção do flange: atende aos padrões nacionais GB/T 706 para aço estrutural laminado a quente

2. Propriedades Mecânicas do Material Base

3. Parâmetros Estruturais da Secção

- Rigidez bidirecional: Excelente módulo de flexão ao longo do eixo forte (eixo X); o momento de inércia ao longo do eixo fraco (eixo Y) é apenas 42% do de uma viga H da mesma altura, resultando em fraca resistência ao tombamento lateral

- Características de resistência ao cisalhamento: A força de cisalhamento é suportada inteiramente pela alma; reforços de dupla face devem ser instalados em pontos de carga concentrada (suportes) para evitar esmagamento ou rachaduras locais da alma

- Coeficiente de resistência ao vento: Valor fixo de 1,45; a resistência ao vento é superior à das vigas circulares de secção oca, mas inferior à das vigas de secção fechada; suportes externos de baixo perfil são minimamente afetados pelo vento

- Compatibilidade com lajes de piso: Os flanges inclinados não podem ficar nivelados com a parte inferior do deck de aço perfilado; inadequado para uso como vigas de suporte primárias em sistemas de piso de concreto misto

4. Padrões de Inspeção de Solda

- Soldas de topo primárias: padrões de aceitação de solda Grau II; testes ultrassônicos aleatórios (UT) em 20% das juntas críticas de suporte de carga

- Soldas de ângulo auxiliares: As soldas das presilhas das terças, placas de ligação e reforços passam apenas por inspeção visual; a aceitação é baseada na ausência de porosidade ou fusão incompleta

5. Especificações Técnicas de Conexão

- Seleção de parafusos de conexão: parafusos padrão grau 4.8 para juntas convencionais simplesmente apoiadas; Parafusos de alta resistência grau 8.8 para juntas cantilever de carga pesada

- Espessura da placa de conexão final: Faixa padronizada de 10 mm a 25 mm; espessura específica selecionada com base nos requisitos de força de cisalhamento do suporte

Vantagens HAISHENG

1. Estoque abrangente em estoque para atender pedidos urgentes e de pequeno volume

A HAISHENG mantém um estoque durante todo o ano de toda a linha de perfis I estruturais de aço laminado a quente (tamanhos I10–I45). Ao contrário de pequenas oficinas de processamento que dependem de estoque de outros lugares, a Section está equipada para lidar com tudo, desde compras pequenas e únicas até pedidos de exportação de grande volume que exigem cargas completas de contêineres. As especificações padrão estão disponíveis sem esperar pela programação de produção da matéria-prima, e os pedidos urgentes podem passar por um processamento profundo e serem enviados em 24 horas.

2. Ampla experiência na personalização de acessórios inclinados para evitar erros de montagem

Utilizamos processos especializados de corte de cantos e moldes padronizados para os flanges inclinados das vigas I, eliminando a necessidade de layout manual para cada peça e mantendo a tolerância de ajuste para reforços e placas de conexão dentro de 0,5 mm. Isto resolve problemas comuns encontrados em oficinas de processamento em geral, como grandes lacunas nos pontos de fixação e subsequente desalinhamento estrutural sob carga.

3. Embalagem leve de exportação para reduzir custos logísticos transfronteiriços

Os comprimentos dos feixes são segmentados para se ajustarem às dimensões dos contêineres de transporte, utilizando embalagens antiferrugem para seções individuais e medidas de proteção que preenchem lacunas para evitar a deformação causada pela turbulência durante o transporte marítimo. Também fornecemos um conjunto completo de documentos de desembaraço aduaneiro em inglês e registros de rastreabilidade de materiais, oferecendo uma solução completa para documentação alfandegária.

4. Tratamentos anticorrosivos personalizados e controle rigoroso das tolerâncias de revestimento

As estratégias anticorrosão são adaptadas ao clima da região de destino: um sistema padrão de pintura de camada dupla é usado para áreas interiores temperadas, enquanto a galvanização por imersão a quente é aplicada para regiões costeiras expostas à névoa salina. Todas as espessuras da película de tinta e da camada de zinco são submetidas a testes de terceiros com relatórios emitidos em inglês, garantindo a conformidade com os padrões de aceitação da UE e do Sudeste Asiático para estruturas de aço.

5. Suporte técnico de longo prazo e serviço pós-venda

Fornecemos aconselhamento gratuito sobre vão de viga e seleção de correspondência de carga, bem como orientação remota baseada em desenhos para emendas no local e conexões cantilever. Os componentes recebem números de identificação exclusivos para rastreabilidade vitalícia, e peças de reposição com as mesmas especificações estão disponíveis para reabastecimento.

Perguntas frequentes

Q1: As vigas I podem substituir as vigas H das vigas do piso principal de um edifício de fábrica?

A: Não. A seção I de aço laminado a quente com viga I estrutural padrão não possui rigidez lateral suficiente ao longo de seu eixo fraco; durante a construção, as cargas laterais do vento e as cargas temporárias da construção os tornam altamente suscetíveis à flambagem por torção lateral. Devem ser utilizados apenas para vigas secundárias de piso com vãos inferiores a 6 metros ou para vigas auxiliares menores não portantes.

Q2: Os flanges inclinados afetam a estabilidade das conexões aparafusadas?

R: Sim, tem um impacto direto. Arruelas planas não podem ser usadas diretamente; são necessárias arruelas cônicas que correspondam à inclinação do flange. A HAISHENG fornece as arruelas cônicas apropriadas com a remessa, para que os compradores não precisem comprá-las separadamente.

Q3: Qual é a vida útil mínima de prevenção de ferrugem para vigas I usadas ao ar livre?

R: Um revestimento de tinta padrão de 60–100 μm dura de 3 a 5 anos ao ar livre no interior; a galvanização por imersão a quente dura de 8 a 10 anos no interior e de 5 a 7 anos nas áreas costeiras. A manutenção envolvendo retoques localizados do acabamento é necessária além desses períodos.

Q4: É necessária 100% de detecção de falhas para emenda de viga I no local?

R: Não. Soldas de emenda para passarelas e suportes padrão requerem apenas inspeção visual; soldas de topo para vigas principais de equipamentos pesados ​​e vigas cantilever exigem testes ultrassônicos (UT) em 20% das soldas; outras soldas auxiliares não requerem testes não destrutivos.

Q5: Como posso escolher rapidamente entre vigas I Tipo A e Tipo B?

R: Escolha o Tipo A para cargas padrão e vãos típicos; é mais leve e mais econômico. Escolha o Tipo B para cargas concentradas em suportes, cantilevers unilaterais ou suportes para equipamentos vibratórios; os flanges mais grossos evitam o esmagamento local dos flanges.
