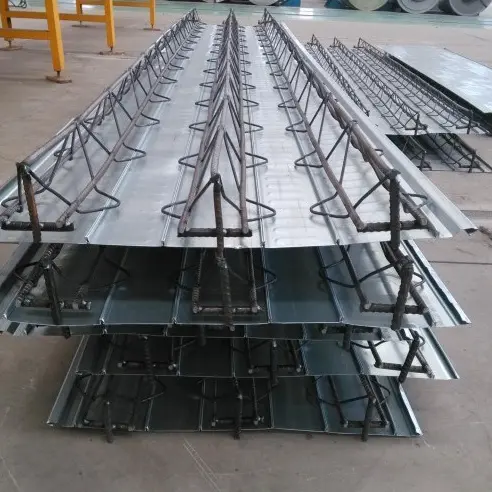

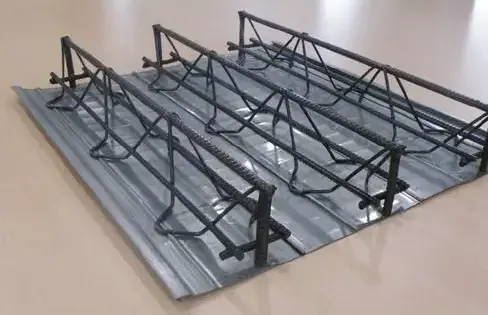

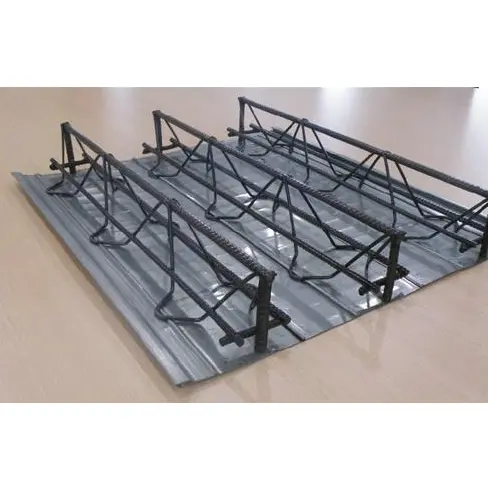

Painéis de piso de aço suportados por treliça

Os painéis de piso de aço suportados por treliça são um componente pré-fabricado convencional para pisos compostos de aço-concreto moldados no local. Consistem em uma treliça de vergalhão triangular (formada por soldagem a ponto automatizada) integrada a uma fôrma de fundo permanente ou removível. Durante a construção, o painel suporta de forma independente o peso do concreto úmido e das cargas de construção; uma vez curado o concreto, o reforço da treliça serve como o principal aço de suporte da laje, eliminando a necessidade de extensas amarrações de vergalhões no local. Disponível em três tipos – fôrma de aço removível, fôrma de aço permanente e fôrma de placa inorgânica permanente – esses painéis atendem a diversos requisitos de projeto em relação à resistência à corrosão, proteção contra fogo e custo. Eles são amplamente utilizados em estruturas de aço de arranha-céus, garagens subterrâneas, plantas industriais pesadas e projetos comerciais de mezanino LOFT.

Lista de padrões de conformidade

- Produção e aceitação do produto: JG/T 368-2012 "Decks de piso de treliça de barra de aço"

- Atlas de projeto estrutural: 22G522-1 "Lajes de piso compostas de treliça de barra de aço"

- Código de Construção Pré-fabricada: T/CECS 1069-2022 "Especificação Técnica para Aplicação de Decks de Treliça de Barras de Aço Pré-fabricadas"

- Padrões de Deflexão e Carga de Laje: GB 50017 "Norma para Projeto de Estruturas de Aço"

Categorias de produtos e escopo de aplicação

Os painéis de piso de aço suportados por treliça são categorizados em três tipos padrão com base no método de remoção de cofragem:

2.1 Tipo de cofragem inferior de aço galvanizado removível

O painel inferior utiliza chapa de aço galvanizado S250GD+Z de 0,5–0,7 mm. Ele é removido e recuperado após o concreto atingir a resistência de projeto, permitindo o reaproveitamento repetido da fôrma. Este tipo é adequado para fábricas padronizadas de vários andares e projetos repetitivos de mezanino em grande escala; reduz o custo do material por laje e a parte inferior resultante é lisa, não necessitando de nivelamento adicional.

2.2 Variante de cofragem inferior em aço galvanizado permanente

O painel inferior utiliza aço galvanizado com 0,6–1,0 mm de espessura, que permanece permanentemente embutido na laje para ajudar a resistir a fissuras por contração. Adequado para edifícios de escritórios altos e pisos de armazéns de grandes vãos, elimina a necessidade de descofragem e içamento, ao mesmo tempo que reduz o risco de fugas e fissuras nas lajes.

2.3 Variante de Fôrma de Fundo Permanente Inorgânica

Substitui o painel inferior galvanizado por placa de fibrocimento de 8–12 mm ou placa de espuma de cimento; a montagem atende aos padrões de não combustibilidade Classe A e não apresenta risco de corrosão do aço. Adequado para interiores residenciais, salas de equipamentos fechadas e pisos que exigem altas classificações de resistência ao fogo; a parte inferior do painel permite o reboco direto ou a suspensão no teto.

Especificações dos componentes principais integrados de fábrica

3.1 Especificações da treliça de vergalhão de aço triangular

Alturas padrão da treliça: 70/90/100/120/150/180/200/270 mm; espessura total da laje = altura da treliça + cobertura superior de concreto de 30–50 mm. O espaçamento padrão entre centros da treliça é de 200 mm; cada painel normalmente apresenta 3–4 treliças.

3.2 Especificações do material base da cofragem inferior galvanizada

Classe de aço base: S250GD + Z, Q235

Espessura do aço base: 0,5 mm, 0,6 mm, 0,7 mm, 0,8 mm

- Revestimento galvanizado: Z120 g/m² (dupla face) para áreas interiores; Z275 g/m² (frente e verso) para áreas costeiras/de alta umidade

- Perfil do painel: Estrutura micronervurada com bordas interligadas em forma de S integradas; larguras de instalação efetivas padrão de 576 mm e 600 mm

3.3 Padrões de soldagem composta de fábrica

A corda inferior da treliça é unida à fôrma inferior por meio de soldagem por pontos por resistência; os pontos de solda são espaçados uniformemente em intervalos de 50–75 mm com uma resistência ao cisalhamento de ponto único ≥15 kN. É proibida a queima da fôrma inferior para evitar vazamentos pontuais de argamassa durante a concretagem. A fôrma inorgânica do fundo é fixada por meio de clipes mecânicos de intertravamento, em vez de soldagem em alta temperatura.

Lista de materiais auxiliares e acessórios no local

4.1 Acessórios de vedação de borda

1. Formas de borda de aço galvanizado em forma de L: 0,8–1,2 mm de espessura; usado para vedar bordas de lajes, aberturas e laterais em balanço, evitando transbordamento de concreto e vazamento de argamassa.

2. Placas de topo: Fabricadas no mesmo material da fôrma inferior; selar as cavidades ocas em ambas as extremidades da treliça para evitar vazamento de argamassa e perda de agregado.

3. Tiras de vedação entre painéis: inseridas nas juntas interligadas entre os painéis inferiores para acomodar tolerâncias de montagem e bloquear a infiltração de argamassa.

4.2 Acessórios para ancoragem de vigas de aço

1. Pinos com ponteiras de cerâmica (pinos com cabeça): especificações Φ16 e Φ19; soldado por fusão ao flange da viga de aço para facilitar a transferência de cisalhamento entre a laje e a viga.

2. Barras de ancoragem transversais: Estendem-se 50 mm além da extremidade da laje e sobrepõem-se ao topo da viga de aço, permitindo uma ação estrutural contínua e colaborativa em lajes de vários vãos.

4.3 Materiais Auxiliares de Construção de Piso

1. Reforço de distribuição anti-fissura: HPB300/HRB400 (Φ6–Φ8) espaçados de 200–250 mm; neutraliza as tensões causadas pela retração térmica do concreto.

2. Espaçadores de conduíte e cadeiras de vergalhão: Utilizados para posicionar/elevar conduítes MEP e apoiar o reforço em áreas de laje espessadas, evitando a flacidez da armadura.

4.4 Componentes Temporários de Construção

1. Vigas de apoio provisórias e escoras verticais: Instaladas para vãos >3,3 m e removidas após o concreto atingir a resistência necessária; não é necessário para lajes de vão curto.

2. Loops de elevação incorporados: Pontos de elevação integrados incorporados na fábrica, compatíveis com o içamento de painéis inteiros por guindaste de torre, evitando deformação durante a elevação.

Comparação do desempenho transversal em quatro tipos de decks de piso

Avaliando quatro dimensões principais de engenharia - comportamento estrutural, capacidade de vão sem suporte, custos de mão de obra e custos de proteção contra fogo - os painéis de deck de aço com suporte de treliça são comparados com sistemas de deck de perfil aberto, perfil fechado e não fundido (sem compósito):

5.1 Vantagens de Desempenho Estrutural

1. Capacidade de suporte de carga bidirecional: O único deck de piso pré-moldado que suporta ação de suporte de carga bidirecional moldada no local; adequado para grades de colunas irregulares e grandes cantilevers superiores a 3 metros. Em contraste, os decks de nervuras abertas e fechadas dependem da chapa de aço para suporte de carga unidirecional e não podem satisfazer os requisitos de verificação de carga bidirecional.

2. Vão máximo não suportado: A série TD suporta vãos não suportados de até 6,0 metros, excedendo em muito os limites dos tabuleiros de nervuras fechadas (2,8–3,5m) e tabuleiros de nervuras abertas (2,0–2,8m), reduzindo assim o número necessário de vigas primárias e secundárias.

3. Estabilidade de vibração: Apresenta uma estrutura sólida de concreto armado integrada com baixa amplitude de vibração natural; adequado para instalações com equipamentos vibratórios ou pisos de armazéns de carga pesada, garantindo nenhuma delaminação ou rachaduras na superfície durante o uso a longo prazo.

5.2 Diferenças de Construção no Local

1. Economia de mão de obra: A armadura principal é 100% pré-fabricada de fábrica, sendo necessária apenas a colocação de barras de distribuição superiores no local; isso reduz o trabalho de amarração de vergalhões no local em mais de 70% e evita problemas comuns, como deslocamento de vergalhões ou cobertura de concreto insuficiente associada à amarração manual.

2. Redução de fôrmas e andaimes: A fôrma de fundo permanente substitui a fôrma de madeira; nenhum andaime de área total é necessário para vãos ≤3,6 m, e as estruturas de aço de vários andares permitem a construção contínua e em fases, reduzindo o cronograma geral em 30% a 50%.

3. Compatibilidade de instalação de serviços públicos: A treliça triangular cria vazios abertos organizados, permitindo que encanamentos e linhas elétricas passem horizontalmente sem cortar a estrutura do piso principal; por outro lado, os tabuleiros com nervuras fechadas ou sem preenchimento de concreto têm espaço interno limitado, fazendo com que as penetrações de serviços públicos possam comprometer a seção transversal estrutural.

5.3 Resistência ao Fogo e Diferenças de Custo

1. Resistência inerente ao fogo: O reforço de suporte de carga é totalmente revestido de concreto, proporcionando uma classificação inerente de resistência ao fogo de 1,5 a 2 horas, sem a necessidade de revestimentos retardadores de fogo na parte inferior; decks com nervuras abertas e fechadas exigem pulverização retardadora de fogo total ou parcial, enquanto decks de aço sem preenchimento de concreto exigem preenchimento de lã de rocha para atender aos padrões.

2. Custo do ciclo de vida completo: Embora o preço unitário do painel simples seja mais alto do que o do deck de perfil aberto, o custo abrangente para projetos de longo vão é 8–12% menor do que o do deck de perfil fechado e aproximadamente 15% menor do que o do deck totalmente em aço sem derramamento - após deduzir os custos de cofragem, andaimes, revestimento à prova de fogo e mão de obra de vergalhão.

5.4 Limitações e Soluções no Local

1. Limitação 1: O peso próprio dos painéis individuais é superior ao do deck perfilado padrão, limitando o número de painéis que podem ser içados de uma só vez para projetos de arranha-céus. Solução: Corte os painéis em seções com comprimentos específicos e eleve-os em lotes escalonados para evitar interromper o cronograma geral de instalação.

2. Limitação 2: A flexibilidade de corte para cantos e arestas irregulares é inferior à do deck de perfil aberto. Solução: Execute cortes irregulares via CNC na fábrica, sendo necessários apenas pequenos cortes no local.

Processo de produção padronizado totalmente automatizado

6.1 Inspeção de Entrada de Matéria Prima

Verifique os certificados de qualidade do número de calor do vergalhão e os relatórios de teste de revestimento de bobina galvanizada; realizar novos testes aleatórios de resistência ao escoamento do vergalhão e adesão do revestimento galvanizado. Rejeite materiais que apresentem ferrugem, defeitos de revestimento ou deformação; gerar simultaneamente parâmetros de produção para corte e altura da treliça com base em desenhos de construção.

6.2 Endireitamento e Corte de Vergalhões CNC

Endireite o vergalhão enrolado com uma tolerância de retilineidade de ≤2mm/m e corte em comprimentos uniformes do painel (tolerância de comprimento controlada dentro de ±3mm); empilhe barras de acordes superiores/inferiores e barras de web em zonas separadas para evitar erros de mixagem.

6.3 Perfilagem de painel de base galvanizado

Após desenrolar, nivelar e despoeirar, a tira de aço galvanizado passa por uma formação contínua de micro-nervuras; as bordas são formadas em juntas interligadas em forma de S. As tolerâncias de comprimento e largura do painel base são de ±3 mm e ±2 mm, respectivamente; o corte a plasma para aberturas irregulares é realizado simultaneamente.

6.4 Soldagem por Ponto Automática e Montagem de Treliças Triangulares

Posicione as barras de acordes superior e inferior usando um sistema de pista dupla (desvio da linha central ≤±5mm); alimentar automaticamente barras de banda em forma de V em intervalos iguais. Solda por pontos usando corrente de alta frequência (17–19 kA) e pressão de soldagem (0,32–0,38 MPa) para eliminar soldas frias e queima excessiva de vergalhões.

6.5 Montagem de Treliça e Fôrma de Fundo

Ferramentas mecânicas são usadas para posicionar o espaçamento da treliça, e soldas por pontos conectam o reforço da corda inferior à chapa de aço inferior em intervalos; os painéis de cofragem de fundo inorgânico são fixados com clipes para evitar danificar a estrutura resistente ao fogo do material inorgânico.

6.6 Acabamento de Precisão de Extremidades

Instalação de tampas e reforço de ancoragem de mancais; reforço de bordas laterais; instalação de reforço anular suplementar em torno das aberturas para eliminar o risco de fissuração por tensão nas extremidades.

6.7 Inspeção de qualidade de fábrica em vários estágios

1. Inspeção Visual: Sem descascamento do revestimento galvanizado, reforço torcido ou perfurações na chapa inferior; desvio de planicidade da superfície ≤5mm em um vão de 2m.

2. Verificação Dimensional: Inspeção 100% da altura da treliça (tolerância ±2mm) e comprimento do painel (tolerância ±3mm).

3. Verificações mecânicas de pontos: testes de descascamento de solda por turno; testes de carga-deflexão em painéis de piso por lote.

4. Reparo de Defeitos: Aplicação de tinta de reparo rica em zinco nas áreas arranhadas da folha inferior; espessura de filme seco ≥100μm.

6.8 Armazenamento, Embalagem e Remessa

Os painéis de piso de aço com suporte de treliça são empilhados em camadas sobre esteiras de madeira; protetores de borda são instalados para evitar danos por impacto durante o levantamento; a pilha é envolta em uma película externa à prova de chuva; as remessas incluem o certificado de conformidade, relatório de qualidade do material e registros de inspeção de fábrica.

Parâmetros Mecânicos Chave para Seleção de Engenharia

1 Clear Span não suportado da série TD

2 Padrão de Carga e Deflexão

Peso morto (sem concreto): 12-18kg/㎡(TD70-TD120)

Carga ativa do escritório: 2,5kN/㎡; Carga ativa do armazém: 3,0-5,0kN/㎡

Carga viva no piso de equipamento pesado: 6,0-10,0kN/㎡(reforçado)

Limite de deflexão: ≤L/250 sob condições normais de serviço

Aumento contínuo de vários vãos: 15% -20%

Guia de seleção rápida

- Mezaninos LOFT e escritórios de vários andares: TD70/TD90; espessura total da laje 110–120 mm; vão ≤3,6m; Prefere-se cofragem permanente de fundo em aço.

- Garagens subterrâneas e shoppings: TD120/TD150; espessura total da laje 140–160 mm; vão de 3,6 a 5,0 m.

- Pisos de plantas e equipamentos industriais pesados: TD180/TD200; espaçamento personalizado da treliça (intervalos mais próximos) para aumentar a capacidade de suporte de carga compressiva local.

- Interiores residenciais e zonas de alta resistência ao fogo: Fôrma de fundo permanente em fibra inorgânica; atende aos requisitos de classificação de fogo Classe A para reboco interno.

Perguntas frequentes

Q1: A folha inferior se deformará ou ficará saliente durante o vazamento do concreto?

R: Com espaçamento de pontos de solda compatível, não ocorre abaulamento. O espaçamento da solda de fábrica é estritamente controlado em 50–75 mm, e a estrutura de micronervuras da folha inferior resiste à pressão lateral. A deflexão elástica ocorre apenas se o vão ultrapassar o limite para construção não escorada e sem apoios temporários; isso é facilmente evitado instalando suportes verticais conforme as especificações.

Q2: O revestimento galvanizado na parte inferior da laje requer tratamento anticorrosivo adicional após a remoção da fôrma removível do fundo?

R: Não. Após a retirada da fôrma, a parte inferior da laje é uma superfície de concreto bruto e sem aço exposto, portanto não há risco de ferrugem. Ao contrário da cofragem permanente em aço, não é necessária qualquer manutenção anticorrosiva subsequente.

Q3: Qual é o comprimento máximo do cantilever e é necessário reforço extra?

R: Os decks de treliça padrão permitem um cantilever unilateral máximo de 3m. Para cantilevers entre 1,5m e 3m, basta aumentar a densidade da armadura de distribuição superior e adicionar uma viga de fechamento de borda; aumentar a altura da treliça é desnecessário. Cantilevers superiores a 3m requerem treliças mais altas personalizadas e reforço de ancoragem inclinado.

Q4: Que tipo de cofragem de fundo é mais durável para ambientes costeiros com névoa salina?

R: Priorizar a utilização de fôrmas permanentes em aço galvanizado Z275 (que não necessitam de decapagem), pois o revestimento resiste à névoa salina por mais de 2.000 horas. A fôrma removível é proibida para projetos costeiros expostos a alta névoa salina para evitar corrosão nos pontos de ancoragem de vigas de aço após a remoção; a cofragem permanente inorgânica não é afetada pela névoa salina e é adequada para uso geral.

Q5: O que é mais fácil de obter aprovação: desenhos para painéis de piso de aço com suporte de treliça ou para piso de aço de perfil fechado?

R: Painéis de piso de aço apoiados em treliça têm uma taxa de sucesso de aprovação mais alta; eles estão diretamente incluídos no atlas padrão nacional 22G522, portanto, os institutos de projeto não precisam realizar verificações estruturais especializadas adicionais. Em contraste, os decks de aço perfilados de perfil fechado exigem uma verificação separada da resistência ao deslizamento aço-concreto, e o processo de aprovação para plantas baixas de formato irregular leva mais tempo.
