Nos edifícios de fábricas com estrutura de aço e sistemas de pórticos, o tirante de aço estrutural é um componente de estabilização longitudinal indispensável. Este produto é fabricado a partir de tubos redondos e perfis de aço e é colocado ao longo de todo o comprimento da construção. Ele conecta múltiplas estruturas de aço e é projetado especificamente para transferir forças horizontais e limitar o deslocamento de componentes. Quando usado em combinação com vários componentes de suporte, pode aumentar significativamente a resistência lateral geral do edifício. O produto possui uma ampla gama de especificações e técnicas de processamento maduras, levando em consideração tanto a eficiência quanto a segurança da construção. É um componente padrão econômico para projetos de estruturas de aço.
1. O código da indústria para tirantes é XG. Eles pertencem aos componentes secundários horizontais longitudinais dentro da estrutura do portal da estrutura de aço, edifícios de fábricas e sistemas de treliça e não suportam cargas verticais.
2. O membro do tirante de aço estrutural suporta principalmente a tensão axial e a pressão axial. É o componente central para a construção do sistema estável do espaço do edifício.
1. Transmitir forças horizontais longitudinais, resistir à força do vento, aos efeitos do terremoto e à força de frenagem longitudinal gerada pela operação de guindastes de fábrica.
2. Restringir o deslocamento externo plano de vigas e colunas de aço, encurtando efetivamente o comprimento de cálculo dos componentes.
3. Combinado com vários componentes de suporte, forma um sistema completo de estrutura resistente à força lateral para garantir a estabilidade espacial de todo o edifício.
1. Tirantes rígidos: Eles podem suportar tensão e pressão. São os mais utilizados no mercado e são feitos principalmente de tubos redondos de aço. Eles são normalmente dispostos na cumeeira do telhado, no topo das colunas e nas posições de altura correspondentes das vigas do guindaste.
2. Tirantes flexíveis: Eles só podem suportar tensão. Eles são feitos de aço redondo ou aço de ângulo único e geralmente não são usados como tirantes principais padrão.
1. O membro do tirante de aço estrutural é usado para conectar a estrutura do portal principal e as vigas de aço. É feito de tubos redondos de aço e é responsável pela transmissão da força axial longitudinal geral.
2. As barras de amarração da treliça do telhado são divididas em tipos ZLT e XLT. Eles são usados apenas para conectar treliças de telhado e são feitos de aço redondo fino. Eles desempenham apenas um papel de ancoragem local.
1. Os principais materiais utilizados são tubos de aço com costura reta laminados a quente e tubos de aço sem costura. Para projetos de rotina, o material Q235B é selecionado, enquanto para condições de grandes vãos e cargas pesadas, o material Q355B é usado.
2. As especificações comuns do tubo são o diâmetro externo combinado com a espessura da parede, que são ∅89×3,0, ∅114×3,0, ∅114×3,5, ∅140×4,0 e ∅159×4,0.
3. Os comprimentos padrão das matérias-primas são divididos em 6m, 9m e 12m. As hastes que excederem o comprimento padrão serão conectadas no local.
1. Placas finais: O material é igual ao material do tubo principal, com espessura variando de 8 mm a 16 mm. Os furos dos parafusos são processados antecipadamente de acordo com os desenhos para conexão de parafusos com vigas de aço e flanges de colunas de aço.
2. Placas de reforço de reforço: Placas de reforço triangulares são adicionadas nas posições de suporte tensionadas para evitar deformação local das placas finais. Este acessório pode ser omitido em edifícios de médio vão.
3. Posição reservada do furo: A fábrica processa uniformemente os furos dos parafusos, os furos de conexão dos suportes de canto e os furos de ancoragem de suporte para garantir a precisão da montagem no local.
1. Parafusos de conexão: Em condições normais, use especificações M16 e M20 de parafusos comuns de grau 4,8; para guindastes, áreas de defesa sísmica e fábricas de carga pesada, use parafusos de alta resistência de grau 8,8.
2. Acessórios auxiliares: Cada tirante é equipado com arruelas planas, arruelas de pressão e porcas grossas da mesma especificação. Todos os acessórios são tratados uniformemente para anticorrosão.
1. Tratamento anticorrosivo de base: Para projetos comuns, a remoção manual de ferrugem do grau St3 é adotada; para projetos principais, a remoção de ferrugem por jateamento de grau Sa2.5 é implementada. A camada base e a camada superior são aplicadas, com a espessura total do filme seco controlada dentro de 60μm a 100μm.
2. Alta configuração anticorrosiva: Para ambientes corrosivos externos e de alta umidade, o processo geral de galvanização por imersão a quente é adotado. A quantidade de galvanização frente e verso não é inferior a 275g/㎡.
3. Tratamento de proteção contra incêndio: Para as hastes localizadas em zonas de incêndio, aplique revestimentos finos à prova de fogo com tempo de resistência ao fogo de 0,5h a 1h.
O Membro do Tirante de Aço Estrutural não pode funcionar de forma independente e precisa ser combinado com outros componentes. Horizontalmente, é combinado com suportes horizontais do telhado e suportes transversais de colunas, e verticalmente, é combinado com suportes verticais e suportes de canto para formar um sistema de suporte geral fechado e estável.
1. No alçado superior dos pilares do edifício, instale tirantes rígidos ao longo de todo o comprimento.
2. Na cumeeira do telhado da fábrica, instale tirantes rígidos ao longo de toda a linha.
3. Para fábricas equipadas com guindastes, adicione tirantes nos flanges superior e inferior das vigas do guindaste.
4. Nas extremidades das vigas de aço, em áreas com seções transversais variáveis e em vários nós de apoio, aumentar o número de hastes para aumentar a estabilidade.
1. Componentes acabados completos, incluindo o corpo principal do tubo redondo, ambas as placas finais e as placas de reforço necessárias, conforme necessário.
2. Números de série específicos dos componentes, certificados de qualificação de fábrica e documentos de garantia de qualidade do material para matérias-primas.
3. Acessórios de instalação adequados, como parafusos, porcas e arruelas, de acordo com o número de componentes.
4. Componentes acabados que foram submetidos a tratamento de revestimento ou galvanização por imersão a quente.
5. Desenhos detalhados dos nós de instalação para fins de construção.
1. Forte capacidade de ancoragem, resistindo efetivamente à pressão do vento externo e evitando que a estrutura de aço geral balance ou incline.
2. Membro de tirante de aço estrutural simples, leve, fácil para instalação no local, melhorando significativamente o progresso geral da construção.
3. Alcançar com precisão a função de posicionamento, controlando uniformemente o estado de força de todo o edifício, tornando a força estrutural mais equilibrada.
4. Processo anticorrosivo completo, mesmo quando usado em ambientes externos por muito tempo, não é propenso a ferrugem e danos.
5. Especificações e categorias completas de produtos, adequadas para estruturas de pórticos, várias fábricas de estruturas de aço e outros tipos de construção.
6. Baixo custo de investimento, excelente efeito de reforço estrutural, melhorando significativamente o coeficiente geral de segurança dos edifícios com estrutura de aço.
1. A seção circular do tubo apresenta excelente desempenho de suporte de carga. O tirante de aço estrutural pode ser esticado e comprimido, com momento de inércia uniforme em todas as direções. Suporta apenas força axial e não gera momentos fletores adicionais. Os suportes angulares de aço e os suportes redondos de aço só podem ser esticados e, quando sob compressão, estão sujeitos a flambagem e deformação. Locais que exigem suporte de pressão e posicionamento, como a cumeeira do telhado e o topo da coluna, só podem usar tirantes de tubos circulares.
2. As hastes são colocadas uniformemente ao longo da direção longitudinal do edifício, transmitindo continuamente a força, conectando cada estrutura rígida independente em uma estrutura espacial geral. Os apoios transversais são dispostos de forma descontínua e os tirantes fixam apenas uma única treliça do telhado, incapazes de atingir a restrição longitudinal total.
1. Os tubos são materiais prontos padrão de mercado, com processos simples de corte, soldagem e furação e um ciclo de produção curto. Em comparação com componentes tipo caixa e componentes de aço em forma de H, o custo de personalização é menor e a velocidade de fornecimento é mais rápida.
2. Sob a premissa da mesma capacidade de suporte de pressão, o peso próprio dos tirantes de tubos circulares é muito menor do que o do aço em forma de H e das vigas I. Quando usado em uma grande área de maneira contínua, pode controlar efetivamente o custo geral do projeto.

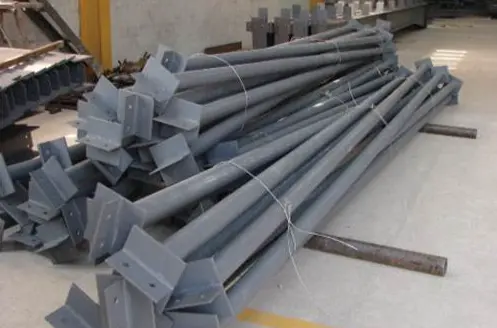

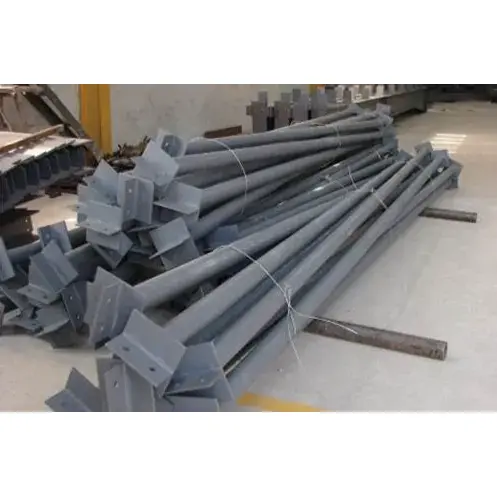

1. As extremidades das hastes são pré-soldadas com placas finais e, no local, são fixadas diretamente no banzo da viga ou pilar por meio de parafusos. Não há necessidade de soldagem no local. Os suportes transversais requerem montagem no local e abertura de furos, tornando o processo de montagem mais complicado.
2. O produto possui alta versatilidade. As mesmas hastes de especificação podem ser usadas em múltiplas posições, como na cumeeira do telhado, no topo da coluna e na viga do guindaste. Os acessórios correspondentes são unificados, facilitando a preparação de inventário em larga escala e o planejamento geral da construção.
1. O edifício é sustentado lateralmente por suportes transversais e longitudinalmente por tirantes de aço estrutural. Estes dois tipos de componentes cooperam para formar uma estrutura geometricamente estável. Os tirantes e contraventamentos de canto fornecem apenas reforço local para treliças de telhado e vigas de aço e não participam da estabilidade longitudinal da estrutura do edifício.
2. Eles restringem efetivamente a deformação lateral de vigas e colunas de aço, reduzindo o comprimento de cálculo dos componentes e ajudando a otimizar as dimensões da seção transversal das vigas e colunas, reduzindo assim a quantidade de aço do material principal utilizado.
A superfície externa do tubo circular é lisa e regular, tornando convenientes as operações anticorrosivas, como remoção de ferrugem, pintura e galvanização por imersão a quente. Em comparação com o aço angular de tipo aberto e o aço de canal, em ambientes externos úmidos e corrosivos, o efeito de durabilidade anticorrosiva é melhor.
1. Tirantes: colocados longitudinalmente de maneira contínua, capazes de suportar tensão e compressão, e pertencem aos principais componentes estruturais estáveis.
2. Apoios Cruzados: Dispostos de forma descontínua em padrão cruzado, suportando apenas tensão, principal responsável pela resistência lateral ao vento e resistência a terremotos.
3. Tirantes: Fabricados em aço redondo fino, utilizados apenas para ancoragem de treliças de telhado, pertencentes a acessórios de pequena escala para gabinetes.
4. Vigas Secundárias: Suportando cargas verticais, transmitindo principalmente cargas de piso, e a direção e função de suporte de força são completamente diferentes dos tirantes.
1. Inspeção de matérias-primas na entrada: Verifique os certificados de material de aço Q235B e Q355B, verifique o diâmetro do tubo e a espessura da parede, identifique quaisquer problemas como curvatura do tubo, formato oval ou ferrugem e endireite materiais deformados que excedam os limites de tolerância. Além disso, inspecione e aceite as placas de conexão correspondentes.
2. Corte numérico para remoção de material: Corte os tubos de aço de acordo com as dimensões projetadas, deixando uma margem de contração reservada para soldagem, e faça o polimento das rebarbas nas extremidades dos tubos.
3. Corte de acessórios: Utilize equipamento de controle numérico para cortar as placas finais e placas de reforço triangulares, seguindo rigorosamente as dimensões dos desenhos.
4. Montagem e soldagem por pontos: Utilize acessórios para posicionamento, coloque as placas finais centralizadas em ambas as extremidades dos tubos de aço e realize soldagem por pontos para fixação. Instale placas de reforço triangulares nos nós tensionados para completar o reforço da soldagem por pontos.
5. Soldagem circunferencial: Use soldagem protegida com gás dióxido de carbono para soldar totalmente os pontos de conexão entre os tubos de aço e as placas finais. As soldas circunferenciais seguem o padrão de soldagem de segundo nível. Para projetos de rotina, realize apenas inspeções visuais; para projetos importantes de fábrica, conduza um pequeno número de testes de detecção de falhas UT.
6. Perfuração de controle numérico: Use máquinas de perfuração de controle numérico para processar os furos dos parafusos nas placas finais. Os diâmetros dos furos principais são adaptados aos parafusos M16 e M20, garantindo a precisão das posições dos furos.
7. Correção e retificação: Corrija a inclinação nas extremidades do tubo causada pela soldagem e retifique os dentes de solda e detritos de soldagem.
8. Tratamento de corrosão: Para membros de tirantes de aço estrutural comuns, execute a remoção manual de ferrugem de acordo com os padrões St3 e, em seguida, aplique primer e acabamento. Para produtos com altos requisitos de corrosão, realize o tratamento geral de galvanização por imersão a quente.
9. Numeração e armazenamento: Pulverize o número exclusivo do componente, conte todos os acessórios, embale-os e armazene-os para envio.
Especificações de tubos comuns: ∅89×3,0, ∅114×3,0, ∅114×3,5, ∅140×4,0, ∅159×4,0
Espessura da placa final: 8 mm a 16 mm, tamanho de furo padrão M16, M20
Comprimento personalizado: 3m a 9m de acordo com o tamanho da baía, comprimento padrão da matéria-prima: 6m, 9m, 12m
Tolerância de usinagem: Retilineidade do corpo da haste ≤ L/1000, tolerância de distância do furo da placa final ± 1,5 mm
|
Grau de material |
Força de rendimento |
Resistência à tracção |
Cenários de aplicação |
|
Q235B |
≥235MPa |
375~500MPa |
Tirantes de topo de cumeeira e coluna para pórticos convencionais |
|
Q355B |
≥355MPa |
470~630MPa |
Oficinas grandes e pesadas com guindastes |
Tipo de força: Suporta tensão axial e compressão axial, sem momento fletor vertical. A seção do tubo redondo tem raio de giro uniforme em todas as direções, melhor estabilidade à compressão do que tirantes flexíveis feitos de cantoneiras de aço e aço redondo.
Desempenho funcional: Restringe o deslocamento fora do plano de pórticos rígidos, reduz o comprimento de cálculo de vigas e colunas, transfere carga longitudinal de vento e carga sísmica.
Característica estrutural: Dispostos continuamente ao longo do edifício, formam um sistema global estável com contraventamento de colunas e contraventamento horizontal do telhado.
A solda circunferencial entre o tubo de aço e a placa final pertence à solda secundária. A inspeção visual é adotada para projetos gerais. A inspeção UT parcial é realizada para projetos importantes e não é necessária uma inspeção 100%.
Anticorrosão comum: remoção manual de ferrugem St3, espessura total de película seca de tinta 60~90μm
Anticorrosão pesada para áreas costeiras e úmidas: Galvanização por imersão a quente, espessura da camada de zinco ≥70μm
Proteção contra incêndio: Revestimento fino à prova de fogo com duração de resistência ao fogo de 0,5h é usado em compartimentos contra incêndio, sem tratamento de proteção contra incêndio para áreas gerais
Seleção de parafusos: Parafusos de grau 4.8 para oficinas comuns, parafusos de alta resistência de grau 8.8 para oficinas de guindastes e áreas sísmicas
Acessórios de suporte: Completo com arruelas planas e arruelas de pressão
Tirante rígido (tipo tubo redondo): Resiste à tensão e compressão, componente principal para estabilidade estrutural
Tirante flexível (aço redondo / aço de ângulo único): Resiste apenas à tensão, usado para conexão auxiliar
Fornecimento e montagem abrangente de materiais: De acordo com os requisitos do projeto, podemos fornecer um conjunto completo de componentes de estrutura de aço, incluindo suportes, suportes de canto, terças, etc. Seguimos padrões de processamento e dimensões de conexão unificados para evitar desvios de montagem no local e reduzir problemas de retrabalho.
Suporte técnico de processo completo: Antes da venda, combinaremos a extensão do edifício, a configuração do guindaste e o grau sísmico para fornecer planos de seleção e layout para tirantes e desenhos de nós de construção gratuitos para otimizar o arranjo dos tirantes.
Proteção logística profissional: Ambas as extremidades do tirante de aço estrutural são protegidas e todo o membro é envolto em filme à prova d'água. Os membros longos são segmentados, reforçados e embalados para evitar deformação, danos à pintura e colisão de tubos durante o transporte. Ao mesmo tempo, fornecemos listas de embalagem e informações de rastreamento logístico.
Orientação de instalação no local: Fornecemos um manual de instalação gráfico e oferecemos suporte técnico remoto em chinês e inglês. Respondemos a perguntas em tempo real sobre detalhes de construção, como conexões de nós e combinações de hastes, para ajudar a equipe de construção a concluir a instalação com eficiência.
Garantia pós-venda de longo prazo: Os tubos principais têm garantia de qualidade de 5 anos, e as camadas de galvanização por imersão a quente e pintura anticorrosiva têm garantia de 2 anos. Fornecemos continuamente uma gama completa de componentes de suporte e apoiamos o reabastecimento de pequenos itens dispersos. Ao mesmo tempo, oferecemos gratuitamente planos de manutenção e reparo para o período posterior.
Q1 Como distinguir rapidamente entre tirantes rígidos e tirantes flexíveis e como selecionar o tipo?
Os tirantes rígidos feitos de tubos redondos podem suportar tensão e pressão e são adequados para posições de suporte de carga, como cumes de telhados, topos de colunas e vigas de guindastes. Tubos de aço e aços de ângulo único feitos de tirantes flexíveis só podem suportar tensão e só podem ser usados como componentes auxiliares de suporte de tensão. Para fábricas convencionais de estruturas de aço, os tirantes rígidos são preferidos.
Q2 Os tirantes podem ser usados sozinhos sem serem combinados com outros componentes de suporte?
Não. Os tirantes funcionam principalmente para transferir forças longitudinais e fornecer posicionamento. Eles devem ser combinados com suportes horizontais do telhado, suportes transversais coluna a coluna e contraventamentos de canto para formar um sistema completo. Usá-los por si só não pode alcançar a estabilidade estrutural geral.
Q3 Como selecionar parafusos para fábricas comuns e fábricas com guindastes?
Para fábricas comuns sem guindastes e não em zonas sísmicas, os parafusos comuns de grau 4,8 podem atender aos requisitos. Para edifícios equipados com guindastes e localizados em zonas de defesa sísmica, devem ser utilizados parafusos de alta resistência grau 8,8 para aumentar a resistência da conexão dos nós.
Q4 Que tipo de solução anticorrosiva é recomendada para áreas externas úmidas e costeiras?
Em ambientes altamente corrosivos, não é recomendado usar apenas pintura simples. O processo geral de galvanização por imersão a quente deve ser preferido. Depois que a espessura da camada de zinco atende aos padrões, ela pode resistir à névoa salina e à erosão por umidade por um longo tempo, com uma vida útil muito mais longa do que o tratamento convencional de pintura em spray.
Q5 Como manusear tirantes longos que não podem ser transportados como um todo?
Os membros do tirante de aço estrutural padrão têm comprimentos de 6m, 9m e 12m. Para as hastes que ultrapassam esses comprimentos, iremos pré-fabricá-las em seções, deixando ranhuras de soldagem nas extremidades, e transportá-las até o canteiro de obras para operações. Ao mesmo tempo, serão fornecidos planos de construção de emendas correspondentes.
Q6 Todas as placas finais precisam ser equipadas com placas de reforço triangulares?
Para posições com grande capacidade de carga e nós concentrados, devem ser instaladas placas de reforço para evitar a deformação das placas finais. Para fábricas convencionais com vãos menores e cargas menores, as placas de reforço podem ser omitidas para controlar o custo geral do projeto.
