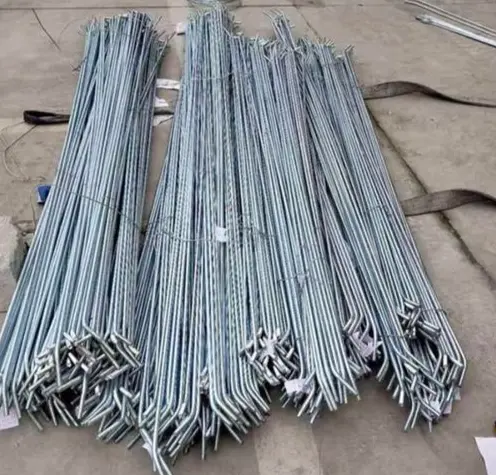

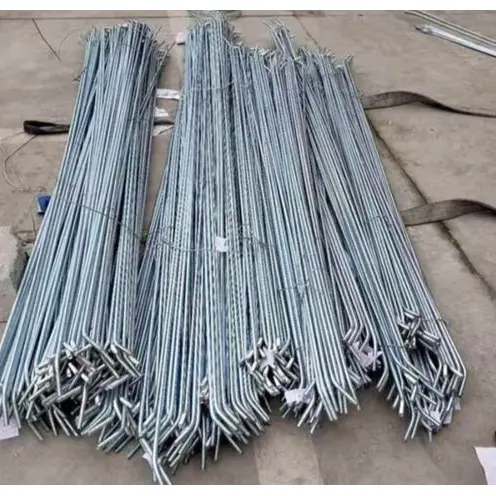

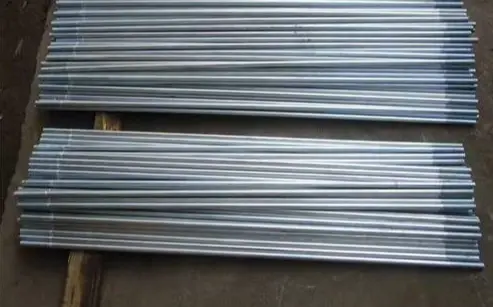

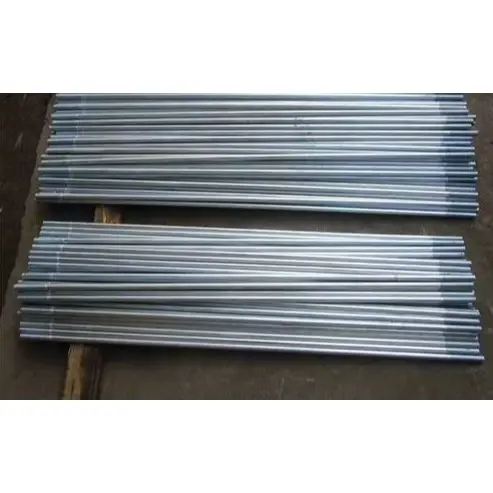

Tirantes de aço galvanizado para contraventamento estrutural

Os tirantes de aço galvanizado para contraventamento estrutural (também conhecidos como tirantes galvanizados por imersão a quente ou tirantes de aço) são componentes estruturais de aço redondos usados ​​em estruturas de aço - como plantas industriais, telhados, paredes e sistemas de montagem fotovoltaica - para suportar forças de tração, transferir cargas horizontais, estabilizar terças e vigas de parede e evitar instabilidade lateral.

Definição e configuração do produto

I. Informações básicas do produto

Material: Padrão Q235B; Q355B para aplicações de alta carga. O aço redondo passa por trefilação a frio, têmpera e revenido e rosqueamento em ambas as extremidades.

Anticorrosão: Galvanizado por imersão a quente (HDG); espessura do revestimento de zinco ≥70–100μm; adequado para ambientes costeiros externos ou altamente corrosivos.

Função: Os tipos incluem tirantes retos (barras horizontais), tirantes diagonais (joelheiras/protetores de vento) e tirantes ajustados por esticador (tensão ajustável).

II. Configuração Completa (Montagem Padrão)

1) Corpo do tirante (1 peça)

Diâmetro: φ8/10/12/14/16mm (φ12 é o mais comum).

Roscas: M8/M10/M12/M14/M16 em ambas as extremidades (combinadas com o diâmetro); o comprimento da rosca é 2d–3d por extremidade.

Comprimento: Personalizado com base no vão; tolerância ±5mm; disponível em versões totalmente rosqueadas ou com rosca dupla.

Superfície: Galvanizado por imersão a quente; resistência à névoa salina ≥500h.

2) Acessórios de fixação (1 conjunto para cada extremidade)

Porcas sextavadas: Grau 4.8 / Grau 8; galvanizado por imersão a quente. ·Arruelas planas: Q235 / galvanizadas; distribuir a pressão e evitar arranhões.

·Arruelas de pressão/porcas de travamento: Evitam o afrouxamento devido à vibração (obrigatório para coberturas/zonas de vento).

3) Acessórios de ajuste/conexão (opcionais dependendo dos requisitos)

·Esticadores (ajustadores de tirantes): tipo garfo ou corpo fechado; forjado em aço 45#, galvanizado por imersão a quente; faixa de ajuste: ±50–150mm.

·Placas de encaixe / placas de conexão: Q235B/Q355B; espessura ≥10mm; galvanizado por imersão a quente; para ligação em terças/vigas/colunas.

·Protetores de rosca: Evitam danos ou corrosão na rosca durante o transporte/instalação.

·Tubos de suporte (para hastes de compressão): tubo de aço φ42/48 com tirante interno; garante estabilidade sob compressão.

III. Visão geral rápida dos principais parâmetros

·Material: Q235B (σₛ ≥ 235MPa) / Q355B (σₛ ≥ 355MPa).

·Resistência à tração: ≥400MPa (Q235) / ≥470MPa (Q355).

·Revestimento galvanizado: ≥85μm (externo), ≥100μm (costeiro).

·Especificações comuns: φ12 (M12), comprimento 1–6m.

4. Cenários típicos de aplicação

·Telhados de fábrica: Tirantes retos (entre terças) + tirantes diagonais (resistência ao vento) + esticadores (ajuste de tensão).

·Revestimento de paredes: Tirantes diagonais para cintas de parede; evitar abaulamento da parede ou deslocamento lateral.

·Sistemas de montagem fotovoltaica: Tirantes longitudinais/transversais; melhorar a estabilidade contra cargas de vento e neve. Principais vantagens

1. Resistência à ferrugem e corrosão: O revestimento galvanizado os torna adequados para condições de operação externas e úmidas.

2. Alta resistência à tração: Restringe efetivamente o balanço da terça e aumenta a rigidez estrutural geral.

3. Comprimento ajustável: Os comprimentos podem ser ajustados no local, garantindo alta adaptabilidade de instalação.

4. Eficiência: Leve e econômico, facilitando a instalação conveniente em lote.

Diferenciando Destaques

I. Comparado com tirantes de aço preto / pintados

1. Corrosão superior e resistência às intempéries

Passa por galvanização abrangente por imersão a quente; o revestimento espesso e metalurgicamente ligado bloqueia a umidade e a névoa salina, permitindo o uso de longo prazo em ambientes externos, úmidos ou costeiros. Em contraste, as peças padrão de aço preto enferrujam facilmente e os revestimentos de pintura descascam ou lascam, necessitando de remoção frequente de ferrugem e repintura – resultando em altos custos de manutenção.

2. Maior vida útil

A vida útil excede 20 anos em condições normais – superando em muito as peças pintadas (3–5 anos) – tornando-os ideais para estruturas de aço externas permanentes, como edifícios de fábricas e sistemas de montagem fotovoltaica.

3. Excelente integridade superficial

O revestimento de zinco é resistente ao desgaste e ao impacto, minimizando danos durante o transporte e a instalação. As roscas são resistentes à ferrugem e ao gripagem, garantindo uma desmontagem suave durante manutenções futuras.

4. Aparência uniforme e fácil inspeção

Apresenta um acabamento cinza prateado consistente, permitindo fácil identificação visual de especificações e qualidade no local.

II. Em comparação com tirantes de aço inoxidável

1. Excelente relação custo-desempenho

Os custos de aquisição são significativamente inferiores aos dos tirantes de aço inoxidável; sob condições corrosivas padrão, o desempenho geral é comparável, levando a reduções substanciais nos custos do projeto.

2. Propriedades mecânicas estáveis

Fabricado principalmente em aço Q235B/Q355B; resistência e tenacidade atendem aos requisitos de carga de tração para estruturas de aço, garantindo capacidade de carga confiável e resistência à deformação.

3. Alta adaptabilidade de processamento

Comprimentos e rosqueamento personalizáveis; compatível com acessórios como esticadores e tubos espaçadores, oferecendo flexibilidade para instalação, alinhamento e tensionamento no local.

III. Vantagens únicas

1. Estrutura simples e de suporte de carga focada: Lida principalmente com cargas de tração; leve e eficiente em termos de espaço; restringe efetivamente o deslocamento lateral de terças e vigas de parede, melhorando a estabilidade estrutural geral; serve como um membro de tensão simples e eficiente em estruturas de aço.

2. Sistema de suporte abrangente: Compatível com um conjunto completo de acessórios - como porcas galvanizadas, arruelas, esticadores e placas de reforço - apresentando tratamentos anticorrosivos correspondentes para evitar a corrosão galvânica e garantir proteção uniforme.

3. Instalação conveniente: O design com rosca dupla permite o ajuste fino da tensão e do alinhamento usando porcas, resultando em alta eficiência durante a construção e ajuste.

4. Breves limitações

1. Desempenho em ambientes agressivos: A resistência à corrosão é inferior à do aço inoxidável em ambientes altamente corrosivos ou fortemente ácidos/alcalinos.

2. Custo: O preço unitário é superior ao dos tirantes de ferro preto padrão, resultando em um investimento inicial um pouco maior.

V. Resumo da Seleção

· Ambientes internos secos, estruturas temporárias ou controle rigoroso de custos → Escolha tirantes em aço preto ou pintados.

· Locais externos/expostos, áreas costeiras, condições de corrosão padrão ou necessidade de desempenho de longo prazo e livre de manutenção → Priorize tirantes de aço galvanizado.

· Ambientes químicos com corrosão severa ou altos requisitos de limpeza → Escolha tirantes de aço inoxidável.

Processo de construção no local

Os tirantes de aço galvanizado para suporte estrutural são aplicáveis ​​a: tirantes de terça de fábrica, tirantes de parede, tirantes de montagem fotovoltaica e tirantes ajustados por esticador. O material de base é normalmente aço redondo galvanizado por imersão a quente Q235B/Q355B; a instalação está em conformidade com os padrões de estrutura de aço.

I. Preparação da Construção

1. Inspeção do material: Verifique o diâmetro, o comprimento e as especificações da rosca do tirante; verifique se há um revestimento galvanizado sólido e certifique-se de que as roscas estejam livres de amassados, ferrugem ou seções descascadas; certifique-se de que os acessórios (porcas galvanizadas, arruelas planas, arruelas de pressão, esticadores, placas de reforço) estejam em boas condições. Proibir estritamente a mistura de acessórios de diferentes especificações ou processos de fabricação.

2. Preparação de ferramentas: Chaves, soquetes, fitas métricas, prumos e martelos manuais; para ajuste do tirante, prepare pés-de-cabra e chaves tensoras; garantir que equipamentos de segurança completos estejam disponíveis para trabalhos em altura. 3. Verificação da base: Garantir que as placas de conexão e os furos/diâmetros pré-perfurados para vigas, colunas, terças e vigas de parede estejam em conformidade com os desenhos; certifique-se de que os componentes estejam corretamente posicionados e fixados temporariamente com segurança.

4. Instruções técnicas: Defina claramente os requisitos de layout, inclinação e tensionamento dos tirantes, distinguindo entre as especificações de instalação para tirantes retos, tirantes diagonais e tirantes tensores.

II. Processo de instalação e pontos-chave operacionais

(A) Tirantes roscados de extremidade dupla padrão (tirantes retos/diagonais)

1. Inserção: Passe ambas as extremidades do tirante através dos furos pré-perfurados nos componentes sequencialmente, garantindo que o tirante permaneça reto, sem dobras ou torções.

2. Colocação dos acessórios: Instale os componentes na ordem: arruela plana → arruela de pressão → porca; escalonar a divisão na arruela de pressão para garantir um efeito anti-afrouxamento.

3. Aperto inicial: Aperte as porcas simetricamente em ambas as extremidades para aplicar tensão básica e eliminar folgas nos componentes.

4. Aperto final: Aperte em etapas, aplicando força simultaneamente em ambas as extremidades para garantir tensão uniforme e retilineidade geral; não aperte totalmente um lado de cada vez, pois isso causa desalinhamento dos componentes e concentração de tensão localizada.

5. Alinhamento: Verifique a retilineidade e a inclinação utilizando um prumo ou fio de alinhamento; ajuste as posições das porcas conforme necessário.

(B) Tirantes do tensor (tipo ajustável)

1. Conecte ambas as extremidades do tirante aos nós estruturais e instale as porcas sem apertar.

2. Gire o corpo do tensor para ajustar a tensão, controlando a estanqueidade geral para garantir que a geometria estrutural e a verticalidade atendam às especificações do projeto.

3. Depois de ajustado, trave as porcas anti-afrouxamento em ambos os lados do esticador para evitar rotação ou afrouxamento durante o serviço.

4. Para grupos de tirantes paralelos, garanta um tensionamento consistente e uma distribuição de carga equilibrada.

(C) Instalação com tubos espaçadores

Passe o tirante pelo interior do tubo espaçador de aço; instale arruelas e porcas nas seções roscadas que se projetam de ambas as extremidades. Certifique-se de que o tubo espaçador se encaixe perfeitamente nos componentes (vertical ou horizontalmente) sem inclinar ou deixar lacunas.

III. Requisitos de construção por local

1. Tirantes da terça do telhado: Os tirantes horizontais devem permanecer nivelados e os tirantes diagonais devem ser instalados nos ângulos de projeto; todos os tirantes devem ser tensionados e esticados para eliminar folgas e aumentar a estabilidade geral das terças.

2. Tirantes de parede: Instale sequencialmente de cima para baixo enquanto controla a verticalidade dos componentes da parede; certifique-se de que os tirantes não interfiram nas portas, janelas ou painéis de revestimento.

3. Conexões de canto e extremidade: Certifique-se de que todas as conexões estejam completas, implemente medidas duplas anti-afrouxamento e aplique reforço extra em áreas sujeitas a fortes ventos.

4. Inspeção e Proteção de Obra Acabada

1. Inspeção visual: Os tirantes devem estar retos, sem dobrar, e o revestimento galvanizado deve estar livre de danos extensos; as conexões devem estar completas, com as porcas totalmente apertadas e as arruelas de pressão totalmente comprimidas.

2. Inspeção funcional: O conjunto deve estar livre de folgas ou oscilações; as dimensões estruturais e os ângulos de inclinação devem estar de acordo com os desenhos.

3. Proteção da obra acabada: É proibido pisar, impactar ou causar queimaduras de soldagem nos tirantes ou no revestimento galvanizado; evitar a contaminação de argamassa ou óleo nas áreas roscadas.

4. Repare imediatamente os riscos localizados no revestimento galvanizado aplicando tinta rica em zinco para restaurar a proteção contra corrosão.

V. Proibições de Construção

1. É estritamente proibido omitir arruelas planas ou arruelas de pressão, instalar conjuntos incompletos de acessórios ou misturar acessórios não galvanizados.

2. É proibido forçar, torcer ou usar aquecimento por chama para endireitar os tirantes para evitar danos materiais ou falha do revestimento galvanizado.

3. Não use tirantes com roscas danificadas, revestimentos galvanizados muito descascados ou deformados/dobrados.

4. É estritamente proibido apertar demais as porcas para evitar desgaste da rosca ou deformação dos componentes.

5. Implemente medidas de proteção durante a construção ao ar livre em tempo chuvoso para evitar ferrugem causada pelo acúmulo prolongado de água nas roscas.

Principais parâmetros de desempenho de tirantes de aço galvanizado para contraventamento estrutural

Padrões: GB/T 700, GB/T 13912, GB 50017

I. Material Base e Propriedades Mecânicas

1. Materiais Comuns

· Padrão: Q235B; Serviço Pesado/Longo Período: Q355B

2. Indicadores Mecânicos

3. Especificações da haste: Diâmetros comuns: φ8, φ10, φ12, φ14, φ16 mm; Comprimento: Personalizado de acordo com desenhos (padrão 1–6m); Tolerância de comprimento: ±5 mm

II. Parâmetros de thread

1. Especificações da rosca: Combinado com diâmetro de aço redondo (M8, M10, M12, M14, M16)

2. Tipo de rosca: Rosca externa dupla; o comprimento da rosca em cada extremidade é 2–3 vezes o diâmetro nominal

3. Precisão da linha: 6g; ajuste suave, anti-gripagem

III. Propriedades do revestimento galvanizado (preferencialmente galvanização por imersão a quente)

1. Espessura do revestimento

· Uso externo padrão: ≥70 μm

· Ambientes costeiros/altamente corrosivos: ≥85 μm

2. Adesão: Ligação metalúrgica; sem descamação ou descamação após o impacto

3. Resistência à corrosão: Teste de névoa salina ≥500 h; vida útil >20 anos sob condições externas normais

4. Parâmetros de acessórios

1. Grau de nozes: Classe 4.8 / Classe 8; galvanizado a quente (mesmo material); ajuste preciso com roscas

2. Arruela plana: material Q235, galvanizado por imersão a quente; distribui a pressão de contato; protege a pintura/revestimento dos componentes

3. Arruela de pressão: Alta elasticidade; usado principalmente em áreas de alta vibração ou vento forte para evitar afrouxamento

4. Esticador (ajustável): Material: Aço 45# forjado, totalmente galvanizado a quente; faixa de ajuste padrão: ±50–150 mm mm

V. Parâmetros de uso e instalação

1. Modo de carregamento: Projetado apenas para cargas de tração; a exposição à compressão, flexão ou cargas laterais é estritamente proibida.

2. Requisitos de instalação: O tirante deve permanecer reto, livre de torções ou dobras; as porcas em ambas as extremidades devem ser apertadas simetricamente.

3. Adequação ambiental: Faixa de temperatura operacional de -20°C a 80°C; evite contato prolongado com ácidos fortes ou álcalis fortes.

VI. Características Adicionais

1. Acabamento de superfície: Cinza prateado fosco com coloração uniforme; resistente ao desgaste e ao impacto.

2. Reutilização: O revestimento galvanizado da rosca fornece lubrificação inerente, evitando que o conjunto emperre ou descasque as roscas durante a desmontagem para manutenção.
