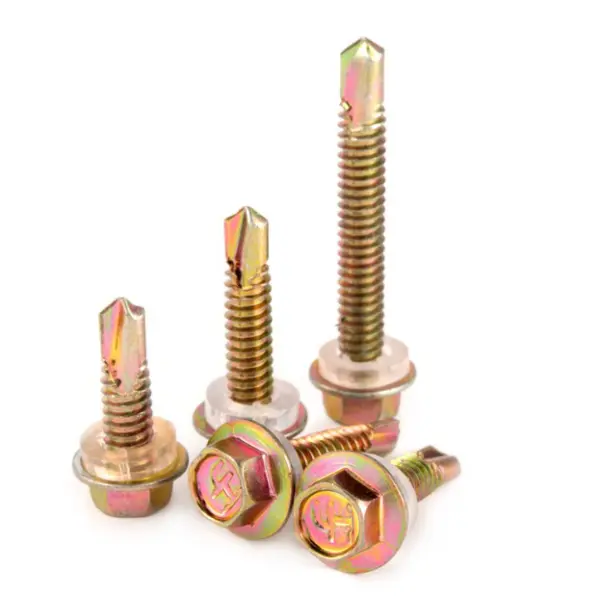

Parafusos auto-roscantes para sistemas de revestimento de aço

Os parafusos auto-roscantes para sistemas de revestimento de aço são projetados especificamente para envelopes de construção de estruturas de aço, incluindo telhados, revestimentos de paredes e componentes de acabamento (como rufos e ângulos de canto).

Material: Aço médio carbono (1022) ou aço inoxidável (410/304); tratado termicamente e acabado com zincagem ou revestimentos compostos.

Função principal: Elimina a necessidade de pré-perfuração; executa perfuração, rosqueamento e fixação em uma única etapa. Adequado para conectar chapas metálicas finas (0,5–6 mm), como aço com revestimento colorido, chapas galvanizadas e terças de aço leve.

Cabeça: Cabeça de arruela sextavada; compatível com drivers de soquete ou chaves elétricas; oferece alta resistência ao torque e evita deslizamentos.

Ponta: Ponta de perfuração integrada (broca helicoidal em miniatura) com canais para remoção de cavacos; capaz de perfurar diretamente placas de aço.

Rosca: Rosca grossa (14 TPI); fornece forte capacidade de auto-rosqueamento e alta força de fixação.

Acabamento de superfície: Galvanizado por imersão a quente, zinco colorido ou Dacromet; resistente à corrosão e adequado para uso externo.

Configuração do produto

A montagem padrão inclui o corpo do parafuso e uma arruela de vedação à prova d'água (pré-montada); pronto para uso imediato no local, sem a necessidade de instalação manual da lavadora.

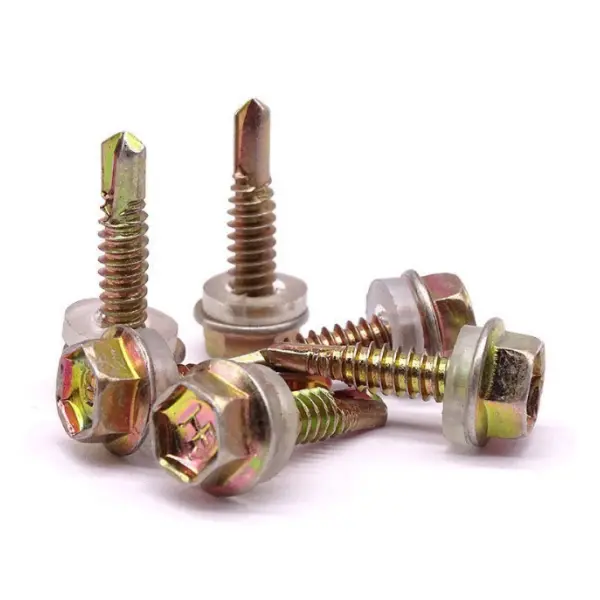

1) Corpo do parafuso (componente principal)

Tipo de cabeça: Cabeça de arruela hexagonal; oferece alta capacidade de carga e um ajuste seguro e nivelado. Especificações (comuns):

o Diâmetro: 5,5 mm (#12), 6,3 mm (#14)

o Comprimento: 25–150mm (deve penetrar no painel e na camada de isolamento, com ≥25mm de embutimento na madre)

Ponta de perfuração: ST4.2–ST6.3, correspondente a diversas espessuras de chapa de aço.

2) Arruela de vedação (crítica para impermeabilização; pré-montada/integrada)

Estrutura: Arruela composta composta por arruela metálica (aço galvanizado / aço inoxidável) + borracha EPDM.

Funções: Impermeabilização, prevenção de vazamentos, resistência ao envelhecimento e resistência às intempéries (faixa de operação: -40°C a 120°C).

Dimensões: Diâmetro externo ≥19mm; fornece uma grande área de contato para vedação confiável. 3) Ferramentas necessárias (essenciais para instalação)

Drivers: soquetes sextavados de 1/4″ (8mm/10mm); chave de impacto sem fio ou furadeira elétrica

Ferramentas auxiliares: Nível de bolha, fita métrica, corda de segurança (para trabalhos em altura)

Principais parâmetros de desempenho

Resistência à tração: ≥450 MPa

Dureza superficial: HRC 35–45 (ponta de perfuração dura, núcleo resistente)

Resistência à tração: ≥8700 N (Q235, placa de aço de 4 mm)

Torque: ≥10,9 Nm

Resistência à névoa salina: ≥500 horas (galvanizado por imersão a quente)

Espessura da placa aplicável: 0,5–6 mm (dependendo da especificação da ponta da broca)

Cenários típicos de aplicação

Cobertura: Fixação de chapas de aço com revestimento colorido em terças de aço (resistência ao vento e impermeabilização)

Revestimento de parede: Fixação de chapas de aço com revestimento colorido em vigas/terças de parede

Guarnição/Flashing: Fixação de cumeeiras, beirais e guarnições de cantos de portas/janelas

Outros: sistemas de montagem fotovoltaica (PV), dutos de ar e envoltórios de edifícios de aço leve

Principais vantagens dos parafusos auto-roscantes para sistemas de revestimento de aço

1. Elimina etapas de pré-perfuração e rosqueamento; instalação rápida e que economiza trabalho

2. Envolvimento forte; resistente ao afrouxamento e ao desprendimento

3. Compatível com diversos materiais; altamente versátil

4. Tamanho compacto; adequado para conectar componentes leves e de paredes finas

Diferenciadores

Comparação: parafusos auto-roscantes de ponta afiada padrão, parafusos padrão e rebites cegos

I. Principais diferenciais

1. Perfuração e fixação integradas; eficiência de instalação extremamente alta

Apresenta uma estrutura de corte de ponta de perfuração integrada; elimina a necessidade de pré-perfuração ou rosqueamento. A perfuração, o rosqueamento e a fixação são concluídos em uma única etapa, reduzindo significativamente as etapas do processo – ideal para instalação de envelopes em grande escala em canteiros de obras.

2. Cabeça de flange sextavada; forte força de fixação sem escorregar

Combina um acionamento sextavado externo com uma face de flange, permitindo aplicação de alto torque com chaves elétricas. A grande superfície de apoio minimiza o risco de desgaste da rosca ou cisalhamento da cabeça, tornando-o adequado para condições que envolvem vibração ou pressão do vento em estruturas de aço.

3. Arruela composta integrada; excelente vedação à prova d'água

Pré-montado de fábrica com componentes metálicos e EPDM. Arruela composta de borracha: Ajusta-se perfeitamente à superfície do painel após o aperto; resistente ao envelhecimento e temperaturas extremas; evita vazamento de água na fonte; projetado especificamente para impermeabilizar sistemas de envolvente de edifícios.

4. Material endurecido, adequado para conexões metálicas

Endurecido com alta dureza superficial; capaz de perfurar com segurança chapas de aço com revestimento colorido de 0,5 a 6 mm e seções de aço galvanizado; a tenacidade balanceada garante resistência à quebra ou desgaste da rosca durante a instalação, oferecendo capacidade de carga superior em comparação com parafusos auto-roscantes padrão.

5. Resistência à corrosão e às intempéries, adequada para ambientes externos

Apresenta tratamentos de superfície padrão, como zincagem colorida, galvanização por imersão a quente ou revestimento Dacromet; oferece excelente resistência à névoa salina e à ferrugem; durável para uso a longo prazo em instalações industriais ao ar livre ou costeiras; ideal para aplicações externas de envelope de estrutura de aço.

6. Forte engate da rosca, resistente à elevação e ao afrouxamento do vento

Roscas auto-roscantes grossas especializadas garantem um encaixe perfeito com terças de aço; oferece excelente resistência ao arrancamento e deslizamento; suporta fortes cargas de vento nos telhados e resiste ao afrouxamento ao longo do tempo.

II. Comparação com outros tipos de fixadores (limitações)

1. Vs. parafusos auto-roscantes de ponta afiada padrão: Maior custo unitário; inadequado para substratos não metálicos como madeira ou plástico.

2. Vs. parafusos padrão: Menor capacidade de carga; não pode ser usado para juntas estruturais primárias de suporte de carga; adequado apenas para sistemas de envelope e conexões de folhas finas.

3. Vs. rebites cegos: Permitem desmontagem e manutenção repetidas (ao contrário dos rebites descartáveis); no entanto, a resistência sísmica e a tolerância a deformações repetidas são inferiores às dos fixadores estruturais de alta resistência.

Processo de instalação no local

Parafusos auto-roscantes para sistemas de revestimento de aço Cenários aplicáveis: coberturas de fábrica, revestimento de paredes (chapas de aço com revestimento colorido), rufos e acabamentos de canto, sistemas de envelope de aço leve, etc.; a instalação segue as especificações gerais para construção de envoltórios de estrutura de aço.

I. Preparação da Construção

1. Inspeção de Materiais

Verificar especificações, comprimento e revestimento anticorrosivo; inspecionar arruelas compostas pré-montadas para garantir que estejam intactas e livres de desprendimentos ou rachaduras; distinguir entre as especificações da ponta de perfuração para corresponder à espessura total dos painéis.

2. Preparação de ferramentas

Chave de soquete hexagonal, chave elétrica de velocidade variável / Prepare uma furadeira portátil, ajustando as configurações de velocidade e torque com antecedência; prepare também uma fita métrica, um marcador e um canivete.

3. Preparação da Superfície Base

Certifique-se de que as superfícies dos painéis e terças estejam livres de detritos, ferrugem solta ou saliências; certifique-se de que as juntas de sobreposição do painel sejam lisas e que as superfícies do painel estejam livres de empenamentos.

4. Layout e Posicionamento

Encaixe as linhas de acordo com os desenhos para determinar o espaçamento dos parafusos, garantindo o alinhamento horizontal e vertical.

II. Operações de posicionamento e fixação

1. Alinhe e encaixe os painéis, fixando-os temporariamente para garantir que a largura da sobreposição atenda às especificações do projeto.

2. Aplique pressão perpendicular à superfície do painel durante a perfuração; mantenha o alinhamento vertical - inclinar ou apertar parafusos em ângulo é estritamente proibido.

3. Perfure e fixe em velocidade constante, permitindo que a ponta autoperfurante penetre no painel e na madre; evite força repentina ou excessiva para evitar quebrar a ponta da broca ou deformar o painel.

4. Padrão de fixação: O flange deve comprimir a arruela composta para que a junta de borracha seja comprimida uniformemente e se expanda ligeiramente para fora; não aperte demais, pois isso pode rachar a junta de borracha ou fazer com que a superfície do painel afunde e vaze.

5. Sequência de instalação: Proceda do centro do vão para ambas as extremidades e do meio para fora para minimizar as tensões acumuladas nos painéis.

III. Principais pontos de instalação para diferentes áreas

1. Para painéis de cobertura, posicionar os parafusos nas cristas das ondulações; é proibido aparafusar parafusos nas calhas (pois isso leva ao acúmulo e vazamento de água); espaçamento... Siga rigorosamente os desenhos, com ênfase especial no aumento da densidade dos fixadores ao redor da cumeeira, beirais e calhas.

2. Instale painéis de parede verticais de cima para baixo; aumente a densidade dos parafusos nas juntas de sobreposição para garantir uma vedação estanque.

3. Aplique fixação dupla nos acabamentos, remates de canto e pontos de fechamento, com parafusos distribuídos uniformemente em ambos os lados do canto para evitar ondulação das bordas ou vazamento de água.

4. Inspeção e Proteção de Obra Acabada

1. Inspeção visual abrangente: Certifique-se de que os parafusos estejam verticais e espaçados uniformemente e que as arruelas estejam intactas e posicionadas corretamente.

2. Certifique-se de que as superfícies do painel não apresentem amolgadelas ou riscos significativos e que as vedações de sobreposição estejam intactas.

3. Proibir pisar, forçar ou bater em áreas concluídas para evitar o afrouxamento do parafuso ou falha na vedação.

4. Substitua ou retifique imediatamente quaisquer arruelas danificadas ou parafusos desalinhados.

V. Proibições de Construção

1. Não remova ou substitua arruelas compostas originais; a instalação sem arruelas é estritamente proibida.

2. Não aperte os parafusos em ângulo nem aperte demais com torque excessivo, pois isso pode causar vazamentos ou quebra do parafuso.

3. Não utilize parafusos com pontas de perfuração desgastadas ou roscas danificadas.

4. Evite a instalação ao ar livre durante a chuva ou quando as superfícies do painel estiverem molhadas.

Principais parâmetros de desempenho de parafusos autorroscantes para sistemas de revestimento de aço

I. Material Base e Tratamento de Superfície

1. Material base: Aço padrão 1022 Aço médio carbono (endurecido); Aço inoxidável 410/304 para ambientes de alta corrosão

2. Tratamento térmico: Endurecimento total (superfície dura, núcleo resistente)

3. Anticorrosão de superfície: Zincagem colorida, galvanização por imersão a quente, Dacromet, fosfatização

4. Arruela correspondente: Suporte de aço galvanizado + borracha EPDM (vedação resistente às intempéries)

II. Dureza e propriedades mecânicas

1. Dureza da superfície: HRC 35–45 (garante capacidade de perfuração, evita quebra da ponta)

2. Resistência à tração: ≥450 MPa

3. Torque final: ≥10,9 N·m (especificações padrão)

4. Capacidade de extração (combinada com chapa de aço de 0,5–4 mm + madre): ≥8700 N

III. Especificações e parâmetros de thread

1. Tamanhos nominais comuns: ST5.5, ST6.3 (principal para projetos de engenharia)

2. Tipo de rosca: Rosca auto-roscante grossa; perfil afiado, aderência forte

3. Tipo de ponta de perfuração: Ponta autoperfurante padrão; adequado para espessuras de chapa de 0,5–6 mm

4. Parâmetros da arruela de vedação

1. Temperatura operacional: -40°C a 120°C; resistente ao envelhecimento em alta/baixa temperatura

2. Desempenho: À prova d'água, com absorção de choque, evita danos por esmagamento nas folhas; vida útil ≥10 anos

3. Estrutura: Pré-montada como unidade única na fábrica; não destacável

V. Parâmetros anticorrosão e resistência às intempéries

1. Zinco colorido: Resistência à névoa salina ≥200 h; adequado para áreas industriais internas/secas

2. Galvanização por imersão a quente / Dacromet: Resistência à névoa salina ≥500 h; adequado para ambientes externos, úmidos e costeiros

VI. Parâmetros de instalação e uso

1. Requisitos de fixação: A arruela deve ser comprimida uniformemente; evite apertar demais para evitar rachaduras na borracha ou recuo na superfície da folha

2. Profundidade de perfuração: Após penetrar na chapa colorida, o embutimento efetivo na terça de aço deve ser ≥25 mm

3. Aplicação: Conexão de chapas finas de revestimento (coberturas, painéis de parede, rufos/revestimentos); não deve ser usado em juntas estruturais primárias de suporte de carga
