Placas de base de aço embutidas para instalação estrutural

Comumente conhecidas como placas embutidas ou componentes de aço embutidos, as placas de base de aço embutidas para instalação estrutural são conectores de ancoragem pré-fabricados essenciais para novas construções de aço-concreto. Fabricadas em fábrica por meio da soldagem de barras de ancoragem em uma placa de aço laminada a quente, elas são embutidas em vigas, colunas, paredes ou fundações antes do vazamento do concreto, deixando a superfície da placa exposta para servir de base para soldagem posterior. Ao contrário das âncoras químicas ou de expansão pós-instaladas, essas placas embutidas dependem do concreto que envolve as barras de ancoragem para obter intertravamento mecânico e transferência de carga. Eles oferecem resistência superior à fadiga, alta capacidade de suporte de carga e garantem zero danos estruturais, atendendo aos requisitos de conexão em uma ampla gama de cenários – desde aplicações estruturais padrão até cargas pesadas/dinâmicas e ambientes costeiros propensos à corrosão.

Definição e funções do produto

I. Definição do Produto

O conjunto completo da placa de base de aço embutida consiste em uma placa frontal e barras de ancoragem traseiras soldadas, compreendendo três seções funcionais: a placa plana principal, o sistema de ancoragem de suporte de carga e elementos auxiliares de posicionamento. Uma vez embutidas, as barras de ancoragem são totalmente revestidas de concreto, enquanto a superfície exposta da placa é soldada no local a consolos de aço, vigas de aço, estrutura de parede cortina ou suportes de tubos. Isto cria uma ligação rígida entre a estrutura de concreto e aço, facilitando a transferência de todas as forças internas na junta. II. Capacidades funcionais no local

1. Transferência de carga multidirecional: Suporta simultaneamente compressão vertical, cisalhamento horizontal e momentos de flexão excêntricos; acomoda cargas cíclicas, como operações de partida/parada de guindaste e vibração de equipamentos.

2. Conexão de Nó: Substitui consolos de concreto moldados no local; simplifica a construção de juntas aço-concreto e padroniza as interfaces de conexão.

3. Posicionamento de Precisão: Trava nos eixos e elevações de instalação das estruturas metálicas, evitando posterior deslocamento ou desalinhamento dos componentes metálicos.

4. Suporte Temporário: Serve como calços temporários ou suportes de elevação para componentes de aço durante a construção, reduzindo a necessidade de andaimes temporários.

Classificação e seleção de produtos

I. Classificação por aplicação de suporte de carga

1. Placas incorporadas estruturais primárias: Placas grossas Q235B/Q355B usadas para nós críticos de suporte de carga, como placas de base de coluna de aço, conexões de viga primária/secundária e suportes de viga de guindaste; requer testes de extração de soldas.

2. Placas embutidas estruturais/secundárias: Placas finas padrão de 8–12 mm usadas para nós de suporte de carga secundários, como grades, tetos suspensos, suportes de utilidades e estruturas de paredes externas; não requer testes de capacidade de carga.

3. Placas incorporadas espessadas para serviços pesados: placas principais espessadas de 16–30 mm com nervuras de reforço; usado para plataformas de equipamentos pesados ​​e suportes de fundação sujeitos a altos momentos de flexão.

II. Classificação por estrutura da barra de ancoragem traseira

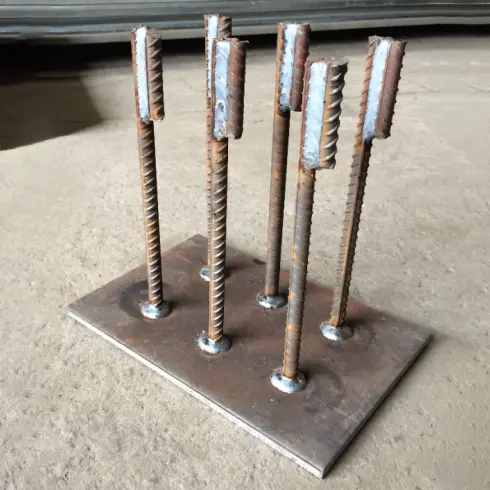

1. Tipo de barra de ancoragem reta: Tipo padrão da indústria com múltiplas barras de aço redondas soldadas verticalmente à superfície da placa; adequado para nós de carga estática padrão; menor custo de fabricação.

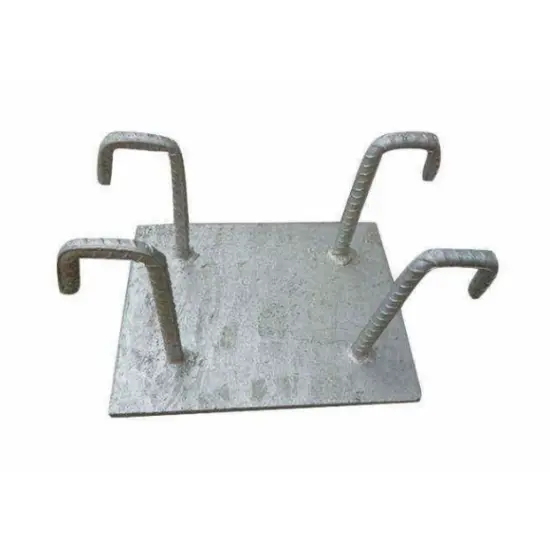

2. Tipo de barra de ancoragem em forma de L: As barras de ancoragem apresentam uma curvatura a frio de 90° com comprimentos de seção reta compatíveis; a resistência ao arrancamento aumentou em 25%–40%; usado para nós cantilever de alta tensão.

3. Tipo Reforçado Composto: Apresenta nervuras adicionais de reforço de aço plano na parte traseira e pequenas placas de ancoragem nas extremidades das barras de ancoragem; a capacidade de extração aumentou mais de 20%; adequado para aplicações pesadas que envolvem vibração intensa.

III. Classificação por Material Base

1. Tipo padrão: placa principal Q235B e barras de ancoragem HPB300; adequado para ambientes internos e secos em geral, como fábricas padrão e edifícios de escritórios.

2. Tipo resistente: placa de base Q355B, barras de ancoragem HRB400E; projetado para instalações industriais de longo alcance, alta carga e equipadas com guindastes.

Lista detalhada de kits de componentes padronizados

I. Conjuntos principais integrados pré-fabricados de fábrica

Totalmente soldado, retificado e pré-perfurado na fábrica; pronto para incorporação direta no local sem soldagem ou processamento adicional.

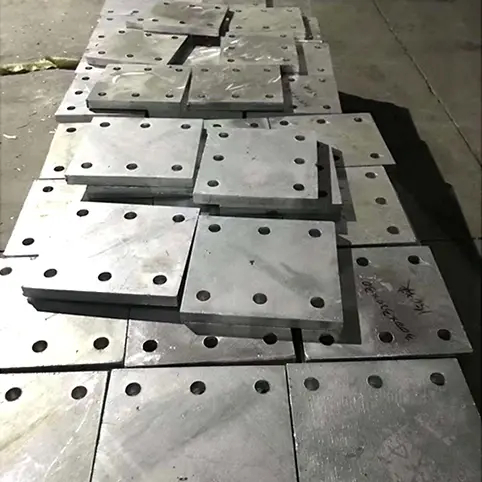

1. Placas de base embutidas: Espessuras de 8/10/12/14/16/20/25/30mm; suporta formas quadradas, retangulares, circulares e personalizadas; furos de parafusos pré-perfurados e chanfros de solda disponíveis.

2. Barras de ancoragem: Diâmetros comuns de Φ12/14/16/18/20mm; dispostos em conjuntos de 4, 6 ou 8 em um padrão de grade uniforme; profundidade efetiva de embutimento ≥15d para barras retas; seção reta de barras em forma de gancho ≥10d.

3. Componentes de reforço: reforços de barra plana e placas de ancoragem final (mesmo material da placa de base); incluído apenas em pedidos pesados.

II. Acessórios de instalação no local

1. Barras de posicionamento: segmentos curtos de vergalhões soldados à borda da placa para controlar o deslocamento horizontal e a elevação do embutimento durante a concretagem.

2. Espaçadores de concreto: Blocos de plástico ou cimento garantindo uma cobertura de concreto de 15–30 mm abaixo da placa para evitar corrosão da superfície da placa.

3. Consumíveis de proteção: Adesivos antiferrugem e película protetora PE para a superfície da placa para evitar a adesão da pasta de cimento e ferrugem superficial.

4. Consumíveis de soldagem correspondentes: eletrodos E43 para Q235B; Eletrodos E50 para Q355B; especificamente para conexões de componentes de aço no local.

III. Exemplos de configurações de projeto padrão

1. Trilhos e suportes utilitários: placa de base Q235B de 10 mm + 4 x barras de ancoragem retas Φ14 HPB300 + barras de posicionamento + espaçadores de plástico.

2. Conexões de viga de aço padrão: placa de base Q235B de 12–14 mm + 6 barras de ancoragem de Φ16 HRB400E (opções retas ou em gancho).

3. Vigas do guindaste e suportes de equipamentos: placa principal Q355B de 16–20 mm + oito barras de ancoragem com gancho de Φ18 + nervuras de reforço de comprimento total na parte traseira.

Requisitos estruturais obrigatórios para instalação embarcada

1. Controle de Cobertura de Concreto: A cobertura de concreto na parte inferior da peça embutida deve ser rigorosamente mantida entre 15mm e 30mm; cobertura insuficiente leva à corrosão, enquanto cobertura excessiva reduz a capacidade de suporte de carga da ancoragem.

2. Espaçamento entre barras de ancoragem: O espaçamento centro a centro entre barras de ancoragem adjacentes deve ser ≥3d (diâmetro da barra) e não inferior a 40mm; a distância das barras de ancoragem até a borda da placa deve ser ≥1,5d para evitar rasgos na borda.

3. Especificações de soldagem: A soldagem de filete contínua frente e verso é preferida; para soldagem unilateral, o comprimento efetivo da solda deve ser ≥5d e o tamanho da perna da solda ≥0,6 vezes o diâmetro da barra de ancoragem.

4. Planicidade da instalação: A superfície da placa deve estar nivelada com a superfície de concreto acabada; o desvio de elevação deve ser ≤±3mm; inclinação ou vazios/lacunas abaixo da placa são proibidos.

Vantagens comparativas versus âncoras pós-instaladas e limitações

Referências: Placas fixadas com ancoragens químicas, placas fixadas com parafusos expansores e consolos de concreto moldados no local; comparação baseada em pontos práticos de engenharia.

I. Diferenças no desempenho estrutural

1. Estabilidade à fadiga: Placas de base de aço embutidas para instalação estrutural apresentam barras de ancoragem totalmente revestidas de concreto, transferindo cargas por meio de intertravamento mecânico; eles estão livres de problemas como envelhecimento do adesivo ou afrouxamento de parafusos e podem suportar vibrações cíclicas de longo prazo de equipamentos e guindastes. Em contraste, os adesivos de ancoragem químicos são propensos a rachar após 5 a 8 anos devido à exposição à umidade, e os parafusos de expansão se soltam facilmente sob vibrações prolongadas.

2. Capacidade de suporte de carga: Para as mesmas especificações de seção transversal, as placas embutidas oferecem >35% maior resistência ao arrancamento e ao cisalhamento do que as âncoras pós-instaladas; os componentes pós-instalados não podem atender aos requisitos de carga para suportes de vigas de guindaste superiores a 10 toneladas.

3. Controle de deformação da placa: A placa de aço maciça transfere cargas uniformemente, evitando indentação local ou empenamento sob pressão; as placas pós-instaladas dependem de pontos de ancoragem discretos, levando a cargas concentradas que facilmente causam flexão da placa.

II. Diferenças no cronograma de construção e danos estruturais

1. Eficiência Construtiva: A instalação dos pré-embutidos ocorre de forma síncrona com a concretagem civil, evitando interferências no cronograma posterior de montagem da estrutura metálica; por outro lado, as placas pós-instaladas exigem perfuração, limpeza de furos, injeção de adesivo e cura – um processo que leva três vezes mais tempo por unidade, incluindo um período obrigatório de cura de adesivo de 72 horas.

Integridade Estrutural: A pré-incorporação não compromete as armaduras de concreto existentes; a perfuração pós-instalação acarreta um alto risco de romper o vergalhão de suporte primário, criando riscos estruturais permanentes que não podem ser corrigidos posteriormente.

III. Diferenças na precisão e durabilidade da instalação

Precisão de montagem: As placas pré-embutidas são posicionadas através de restrições de fôrma, garantindo alinhamento axial reto e desvios de elevação consistentemente dentro de 3mm; as placas pós-instaladas dependem de alinhamento manual, muitas vezes resultando em desvios superiores a 8 mm e exigindo calços para nivelamento.

Resistência à corrosão e durabilidade: Somente a superfície exposta da placa requer tratamento anticorrosivo, pois as barras de ancoragem traseiras são permanentemente vedadas contra umidade; âncoras e furos pós-instalados são propensos ao acúmulo de água e ferrugem, com "pontos cegos" inacessíveis que não podem ser tratados.

Vida útil: Placas pré-embutidas compatíveis correspondem à vida útil do edifício (≥50 anos) e não requerem inspeções de rotina; componentes pós-instalados exigem reinspeção de parafusos e adesivos a cada dois anos, acarretando altos custos de O&M.

4. Limitações inerentes

Restrições de aplicação: Adequado apenas para novas construções; a pré-incorporação é impossível para renovações concluídas ou suportes adaptados, necessitando de métodos de pós-instalação.

Baixa tolerância a erros na fase inicial: A retificação de erros de posicionamento para placas pré-embutidas é extremamente difícil, exigindo extensa demolição de concreto e incorrendo em altos custos de retrabalho.

Desvantagens de Logística e Armazenamento: Os produtos acabados são volumosos, ocupando significativamente mais espaço de armazenamento e transporte em comparação com pequenas âncoras.

V. Guia de seleção rápida

Novas estruturas de aço-concreto, cargas pesadas/dinâmicas ou instalações de paredes cortina em lote: Priorize placas de aço pré-embutidas.

Renovações de edifícios existentes ou retrofits esporádicos de carga leve: Selecione placas de ancoragem química pós-instaladas.

Processo padronizado de produção em massa

1 Verificação e pré-tratamento de matéria-prima

Verifique os certificados de qualidade originais do fabricante e os números de calor/lote para placas de aço e vergalhões; realizar amostragem e testes de propriedades mecânicas; rejeitar placas com laminações, rachaduras ou corrosão profunda. Use rebarbadoras e jato de areia para remover carepa e óleo das zonas de soldagem, evitando inclusões de escória e soldas frias. Empilhe materiais primários em suportes elevados em áreas designadas, categorizadas por especificação, para evitar ferrugem causada pela umidade do solo.

2 Corte e biselamento de chapa de aço CNC

Use cortadores de plasma CNC e tesouras para corte de material; formar placas irregulares em uma única passagem. Tolerâncias dimensionais internas: comprimento e largura ±2mm; desvio diagonal ≤3mm. Remova manualmente as rebarbas de todas as bordas cortadas; chanfros de soldagem pré-máquina para soldagem de topo de placas no local, garantindo que os ângulos de chanfro cumpram rigorosamente as especificações do desenho.

3 Corte de barra de ancoragem e dobra a frio

Corte barras em comprimentos fixos usando cortadores de vergalhão; tolerância de comprimento ±3mm. Forme todos os ganchos em forma de L por meio de dobra a frio em temperatura ambiente (ângulo de curvatura de 90°); o aquecimento por chama é estritamente proibido para evitar rachaduras por flexão. Certifique-se de que a seção reta do gancho tenha pelo menos 10 vezes o diâmetro da barra (10d); chanfrar e rebarbar após dobrar.

4 Pré-fabricação de componentes de reforço para serviços pesados

Corte nervuras de reforço e placas de ancoragem de extremidade pequena do mesmo lote e tipo de aço que as placas principais para garantir coeficientes de expansão térmica consistentes e evitar deformação devido ao estresse de soldagem. Mantenha uma tolerância dimensional uniforme de ±2 mm e pré-combine/categorize os componentes com as placas principais.

5 Posicionamento do gabarito e soldagem padronizada

Use gabaritos de posicionamento especializados para fixar as barras de ancoragem, garantindo que os desvios na distância e espaçamento das bordas sejam ≤3 mm. Combine rigorosamente os consumíveis de soldagem com o metal base (por exemplo, Q235 com eletrodos E43; Q355 com eletrodos E50). Priorize a soldagem de filete dupla face e depois remova completamente a escória; aplique soldagem em todo o comprimento para reforço de nervuras e pequenas placas de ancoragem em componentes para serviços pesados.

6 Correção a frio pós-soldagem e retificação de acabamento

Corrigir deformações induzidas por soldagem utilizando macacos mecânicos (correção a frio); a correção de calor baseada em chama é proibida. Certifique-se de que o nivelamento da placa permaneça dentro de 3 mm em um vão de 2 m após a correção. Lixe todas as soldas e cantos afiados para eliminar arestas vivas, evitando danos às películas protetoras no local ou ferimentos ao pessoal da construção.

7 tratamento de superfície anticorrosivo graduado

1). Condições internas secas: Limpeza por jateamento abrasivo até grau Sa2.5; aplicação de duas demãos de primer anticorrosivo epóxi; espessura total do filme seco ≥60μm.

2). Condições externas/úmidas: Galvanização completa por imersão a quente; espessura do revestimento de zinco ≥65μm para ambientes padrão.

3). Condições costeiras/altamente corrosivas: Galvanização por imersão a quente para serviços pesados; espessura do revestimento de zinco ≥85μm; moagem pós-processo para remover gotejamentos ou escorrimentos superficiais de zinco.

8 Inspeção abrangente de qualidade, rotulagem, embalagem e envio

Inclui reverificação dimensional, inspeção visual e testes de extração de soldas em lote (critérios de aceitação: sem separação de solda e sem rasgo do material de base do vergalhão de aço). Cada unidade é marcada com: tipo de material, espessura da placa, especificações do vergalhão de ancoragem e tipo de tratamento anticorrosivo. Protetores de canto de borracha são colocados entre as placas para proteção contra chuva e umidade; os suportes são instalados em componentes extralongos ou de formato irregular para evitar deformações durante o transporte; certificados de materiais e relatórios de inspeção de fábrica estão incluídos na remessa.

Resumo das principais vantagens

1. Rolamento de carga estável: Distribuição de carga multidirecional equilibrada; resistente a vibrações e fadiga; adequado para carregamento cíclico de serviço pesado.

2. Construção Eficiente: Embutimento sincronizado durante obras civis; reduz o tempo de instalação subsequente da estrutura de aço em mais de 30%.

3. Personalização flexível: Dimensões, formas, aberturas e processos anticorrosivos totalmente personalizáveis.

4. Segurança Estrutural: Nenhum dano causado pela perfuração de concreto; elimina riscos estruturais ocultos.

5. Economia de custos do ciclo de vida: Baixa manutenção e alta durabilidade; o custo total para novos projetos é mais de 18% inferior aos métodos de ancoragem pós-instalados.

Tabela de parâmetros de desempenho de fábrica para todas as categorias de produtos

8.1 Parâmetros Mecânicos para Placas Base

8.2 Parâmetros Mecânicos para Vergalhões de Ancoragem

8.3 Tabela Resumo de Tolerâncias de Instalação no Local

Lista de padrões de conformidade

Norma para Projeto de Estruturas de Aço: GB 50017

Especificação Técnica para Soldagem de Estruturas de Aço: JGJ 81

Código para Projeto de Estruturas de Concreto: GB 50010

Especificação Técnica para Ancoragens Pós-Instaladas em Estruturas de Concreto: JGJ 181

Atlas de projeto padrão para detalhes de conexão aço-concreto: 22G522

Perguntas frequentes

1. Q1: Como a ferrugem superficial que aparece na placa embutida deve ser tratada posteriormente?

R: Para superfícies internas com leve ferrugem superficial, simplesmente esmerilhe a área e aplique um primer de zinco em spray frio; para chapas galvanizadas externas com perda localizada de zinco, aplique um revestimento de reparo rico em zinco (espessura de filme seco ≥ 60 μm) – não há necessidade de devolver todo o componente à fábrica para nova galvanização.

2. Q2: Como escolher entre barras de ancoragem retas e barras de ancoragem com ganchos?

A: Use barras de ancoragem retas para cargas estáticas verticais e forças de tração abaixo de 80kN; para varandas em balanço, paredes de cortina externas e aplicações em vigas de guindaste que envolvam forças de tração laterais, use barras de ancoragem com gancho de 90° exclusivamente para evitar falhas de arrancamento.

3. Q3: Como uma placa embutida inclinada pode ser corrigida após o vazamento do concreto?

R: Se o desvio for inferior a 5 mm, pode ser nivelado e soldado com placa de calço; se o desvio exceder 5 mm e envolver inclinação, o realinhamento forçado é estritamente proibido – em vez disso, instale uma placa de ancoragem de reforço lateral para distribuir a carga e evitar fissuras nas juntas.

4. Q4: A soldagem de placas embutidas galvanizadas por imersão a quente danifica o revestimento anticorrosivo?

R: Sim, a camada de zinco nos pontos de solda será danificada. Após a soldagem no local, os pontos de solda e zonas termicamente afetadas deverão ser submetidos a jato de areia seguido de aplicação de revestimento rico em zinco; caso contrário, os pontos de solda serão os primeiros a enferrujar, provavelmente dentro de três anos.

5. Q5: As placas de base de aço embutidas para instalação estrutural podem ser conectadas às formas de borda do deck composto?

R: Sim. Placas embutidas padrão de 12 mm podem ser soldadas diretamente no local ao flange da forma de borda de aço sem adaptadores adicionais, combinando perfeitamente com os detalhes da junta especificados no atlas de projeto padrão 22G522.

6. Q6: Por que a ancoragem pós-instalada não é recomendada para projetos de carga pesada?

R: Sob cargas pesadas ou dinâmicas, existe o risco de falha do adesivo. Os principais institutos de design nacionais proíbem explicitamente a ancoragem pós-instalada para vigas de guindastes e plataformas de equipamentos; placas embutidas são a única opção compatível especificada nos desenhos do projeto.
